PHA-45-05T
Piezohannas
PHA-45-05T
45 kHz Ultraschallwandler für Ultraschallmesser
Technische Parameter:
Artikel | Technische Parameter | Bild | |
Name | Ultraschallwandler |
| |
Modell | PHA-45-05T | ||
Frequenz | 45 kHz ± 1,5 kHz | ||
Erkennungsabstand | 0.3～5m | ||
Minimum Parallele Lmpedanz | Ω ± 20％ | ||
PF ± 20％@1kHz | |||
Empfindlichkeit | |||
Gipfel Stromspannung＜1500VPP | |||
-40～+80 ℃ | |||
≤ 3 kilos oder 0,3 MPa | |||
| (Strahlbreite) Halbkraftwinkel@-3db: 21 ° ± 2， Scharfen Winkel: 47 ° ± 4 | ||
Gehäuse Material | Schwache Säure schwache Basenumgebung kann verwendet werden （Pom） | ||
Verwendungszweck | Ultraschall eben Messgerät,Überwachung,Crashdosiger, Sicherheit | ||
Der Hebebrübchen：M27*2 | |||
Schutzlevel | IP68 | ||
Gewicht | 80g ± 5％ | ||
Verkabelungsanleitungen | Integrierte Grenzfläche: Rot: Wandler +, Gelb: Wandler -, Schwarz: Abgeschirmtes Draht, (Temperatursensor ist optional) | ||

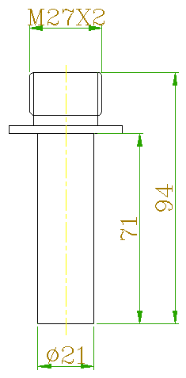

Zulassungskurve | Produktstrukturdiagramm | ||
| | ||

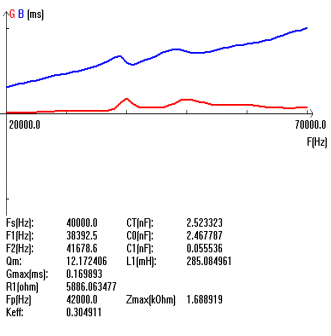

Prüfschemata von Wandler:
SchEmatischer Diagramm des Temperatursensors:
Integriert Geben Sie die Kabelanweisung ein:
1. Verdrahtanweisungen des Wandlers: Schnittstelle (3Pin, 2,54 mm Klemme)
Rot: Wandler +
Weiß: Wandler -
Schwarz: Abschirmung
2. Kennbare Anweisung des Temperatursensors: Grenzfläche (3 Pin, 2,0 mm Klemme)
Rot und Schwarz sind Temperatursensorverdrahtung
Ultraschall eben Messgeräteanwendung:
Das Ultraschall- eben Meter ist Gebraucht zu ständig Monitor eben Kanäle in das Höhe von Flüssigkeit Medien, Schlamm oder Suspensionen in beide offen und abgeschlossen Panzer und Kanäle. Das Messgerät erzeugt das Levelhöhe Information in das bilden von a Signal aktuell 4 zu 20 mA. Das niedriger und Oberer, höher Grenzen von das Messung Angebot kann sein einstellen durch Potentiometer in das elektronisch Einheit von das Messgerät.
Anwendung Imgae:
