Produktkategorie

400 KHz Mehrstrahl-Unterwasser-Ultraschallwandler für Ultraschall-Durchflussmesser

Anwendung: Ultraschallflussmeter, Unterwasser -Entfernungsmesser

Verfügbarkeitsstatus:

Menge:



erkundigen In den Einkaufswagen

Modell:
PHW-400K-06D
Produktmarke:
Piezohannas
Produktcode:
PHW-400K-06D

Produktbeschreibung

400 kHz Multibeam -Unterwasser -Ultraschallwandler für Ultraschallflussmeter

Technische Parameter:

Artikel	Technische Parameter		Bild
Name	400kHz Multibeam -Unterwasser -Ultraschallwandler
Modell	PHW-400K-06d
Frequenz	400kHz ±5%
Minimale parallele Lmpedanz	60Ω ± 20％
Kapazität	6000PF ± 20％@1kHz
Empfindlichkeit	dRauchenvOltage:20V、Distanz:0.3m、Echoamplitude:fünfzehn0 MV
Betriebs Stromspannung	Gipfel Stromspannung＜750VPP
Betriebs Temperatur	-40～+80 ℃
Druck	≤ 10Kilos oder 1mpa
Winkel	Weitere Informationen finden Sie unter Produktstrukturzeichnung
Wohnmaterial	Abs
Verwendungszweck	Ultraschallflussmeter, Unterwasser -Entfernungsmesser
Installation Abmessungen	Weitere Informationen finden Sie unter Produktstrukturzeichnung
Schutzlevel	IP68
Gewicht	1200g ± 5％（（Kabellänge：10m）
Verkabelungsanleitungen	Schwarzes Collet: Häufiger negativer Pol des Wandlers; Roter Collet: positiver Pol des Wandlers (siehe Produktstrukturdiagramm für die entsprechende Position);

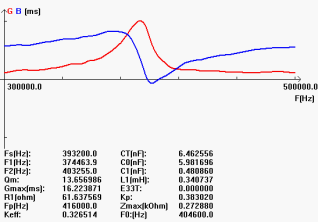

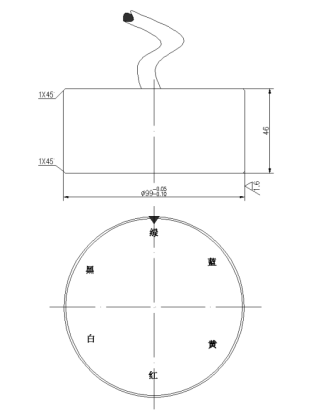

Zulassungskurve		Produktstrukturdiagramm

Blockdiagramm des Ultraschallwandlers :

0RYJG8D (6_Q9XM%86PDG

Schematisches Diagramm des Temperatursensors (Modell: MF58_502F3470):

O3`1PA5YR5%Z5'DQ1R
Kabelbefehl integrierter Typ:

1. Verdrahtanweisungen des Wandlers: Schnittstelle (3Pin, 2,54 mm Klemme)
Rot: Wandler +
Weiß: Wandler -
Schwarz: Abschirmung

2. Kennbare Anweisung des Temperatursensors: Grenzfläche (3 Pin, 2,0 mm Klemme)

Rot und Schwarz sind Temperatursensorverdrahtung

Splitstyp: Standard -10 -m -Kabel, mit jedem weiteren 50 m Kabel, die Signalschwächung beträgt 6 dB

Drei-Kern-Verkabelungsanweisungen:

Rot: Wandler +
Blau: Temperatursensor +
Schwarz: öffentlich-

Vier-Kern-Verkabelungsanweisungen:

Rot: Wandler +
Gelb: Wandler-
Blau, Schwarz: Temperatursensor

Multibeam -Unterwasser -Ultraschallwandler Ultraschallflussmesserwandler Unterwasserwandler für Ultraschallflussmeter piezoelektrischer Ultraschallwandler Ultraschall -Wandler -Tiefenmessung 400 kHz Multibeam Ultraschallwandler 400 kHz Ultraschallflusssensor Ultraschalltiefenwandler 400 kHz piezoelektrischer Ultraschallwandler
