Ph7708-1
PH7708-1
40 kHz Universaltransformator für Ultraschallwandler
Diese Spezifikation umfasst die Größe der PH7708-1-Transformatorgröße, die Merkmale, die Leistungsparameter und die Vorsichtsmaßnahmen. Es ist mit 40 -kHz -Ultraschallsensoren kompatibel. Bevor Sie dieses Produkt verwenden, lesen Sie bitte diese Spezifikation.

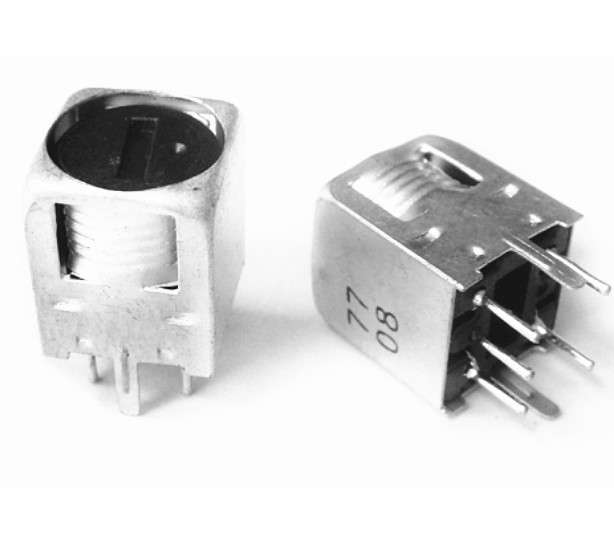

Bild:

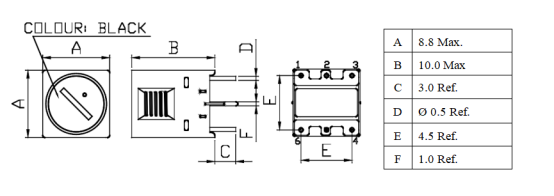

Abmessungen:
Schaltung (unten):
Materialien und Wicklung:
ARTIKEL | Materialien | Hersteller | Ul nr. | |
Wicklung | 6-4 | 3-1 | ||
WENDET SICH | 61Ts | 427Ts | ||
KABEL | Φ0.08 mm (2UEW) | Gyhx | E233255 | |
ADER | Th 4,9 × 5 oder äquivalant | FY | N / A | |
FALL | KSC-754Z oder gleichwertig | Wp | N / A | |
SPULE | KSB-754Z oder gleichwertig | Wp | N / A | |
Cap Core | P 7,2 × 6,8 oder äquivalant | FY | N / A | |
EIGENSCHAFTEN:
ARTIKEL | Spezifikation. | Testbedingungen | Messinstrumente |
Induktivität | 9mh ± 5% |
40 kHz |
MQ-1601 |
Entladen q | 70 min. |
TESTDATEN:
PRÜFUNG Instrumente: CH-1062 CH-502A QBG-3D
MQ-1601 MQ-171
Testbedingungen: Basierend auf der Spezifikation. Testtemperatur: 25 ℃ ± 5 ℃ Relative Luftfeuchtigkeit: 63% ~ 67%
SPEC |
ELEKTRISCHE EIGENSCHAFTEN | Abmessungen (mm) | ||||||
L | Q | A | B | C | D | E | F | |
9mh | 70 | 8.8 | 10.0 | 3.0 | Ø 0,5 | 4.5 | 1.0 | |
± 5% | Mindest | Max | Max | Ref | Ref | Ref | Ref | |
1 | 8.55 | 110.0 | 8.56 | 9.63 | 3.0 | 0.5 | 4.5 | 1.0 |
2 | 8.73 | 99.0 | 8.57 | 9.77 | 3.0 | 0.5 | 4.5 | 1.0 |
3 | 8.96 | 101.0 | ||||||
4 | 9.36 | 110.0 | ||||||
5 | 9.48 | 119.0 | ||||||
Max. | 9.48 | 119.0 | ||||||
Mindest. | 8.55 | 99.0 | ||||||
R | 0.93 | 20.0 | ||||||
X | 9.02 | 107.8 | ||||||
BESTIMMT | OK | OK | OK | OK | OK | OK | OK | OK |
40 kHz Universaltransformator für Ultraschallwandler
Diese Spezifikation umfasst die Größe der PH7708-1-Transformatorgröße, die Merkmale, die Leistungsparameter und die Vorsichtsmaßnahmen. Es ist mit 40 -kHz -Ultraschallsensoren kompatibel. Bevor Sie dieses Produkt verwenden, lesen Sie bitte diese Spezifikation.
Bild:

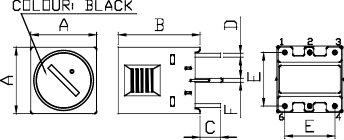

Abmessungen:
Schaltung (unten):
Materialien und Wicklung:
ARTIKEL | Materialien | Hersteller | Ul nr. | |
Wicklung | 6-4 | 3-1 | ||
WENDET SICH | 61Ts | 427Ts | ||
KABEL | Φ0.08 mm (2UEW) | Gyhx | E233255 | |
ADER | Th 4,9 × 5 oder äquivalant | FY | N / A | |
FALL | KSC-754Z oder gleichwertig | Wp | N / A | |
SPULE | KSB-754Z oder gleichwertig | Wp | N / A | |
Cap Core | P 7,2 × 6,8 oder äquivalant | FY | N / A | |
EIGENSCHAFTEN:
ARTIKEL | Spezifikation. | Testbedingungen | Messinstrumente |
Induktivität | 9mh ± 5% |
40 kHz |
MQ-1601 |
Entladen q | 70 min. |
TESTDATEN:
PRÜFUNG Instrumente: CH-1062 CH-502A QBG-3D
MQ-1601 MQ-171
Testbedingungen: Basierend auf der Spezifikation. Testtemperatur: 25 ℃ ± 5 ℃ Relative Luftfeuchtigkeit: 63% ~ 67%
SPEC |
ELEKTRISCHE EIGENSCHAFTEN | Abmessungen (mm) | ||||||
L | Q | A | B | C | D | E | F | |
9mh | 70 | 8.8 | 10.0 | 3.0 | Ø 0,5 | 4.5 | 1.0 | |
± 5% | Mindest | Max | Max | Ref | Ref | Ref | Ref | |
1 | 8.55 | 110.0 | 8.56 | 9.63 | 3.0 | 0.5 | 4.5 | 1.0 |
2 | 8.73 | 99.0 | 8.57 | 9.77 | 3.0 | 0.5 | 4.5 | 1.0 |
3 | 8.96 | 101.0 | ||||||
4 | 9.36 | 110.0 | ||||||
5 | 9.48 | 119.0 | ||||||
Max. | 9.48 | 119.0 | ||||||
Mindest. | 8.55 | 99.0 | ||||||
R | 0.93 | 20.0 | ||||||
X | 9.02 | 107.8 | ||||||
BESTIMMT | OK | OK | OK | OK | OK | OK | OK | OK |
