PHW-40-500A
Piezohannas
PHW-40-500A

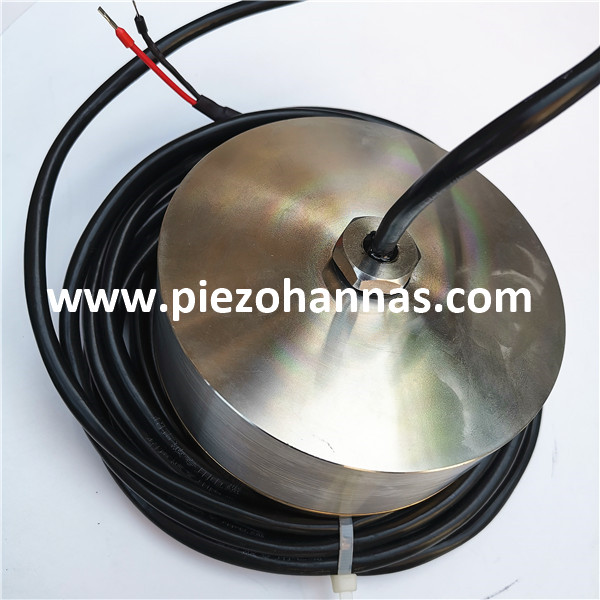

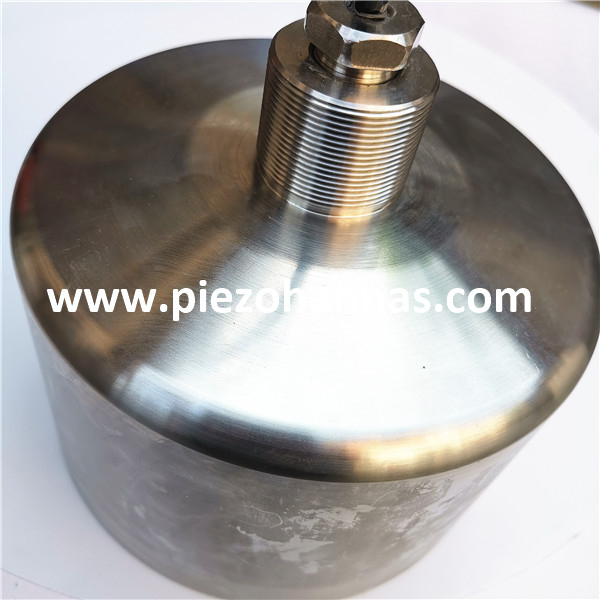

40 -kHz -Ultraschallwandler -Downhole -Bohrwandler für Dunterlochsensoren
Technische Parameter:
Artikel | Technische Parameter | Bild | |
Name | 40 kHz Ultraschallwandler |
| |
Modell | PHW-40-500A | ||
Frequenz | 40 kHz ± 10% | ||
Minimale parallele Lmpedanz | 150 Ω ± 20 % | ||
39000PF ± 20 % @1kHz | |||
Empfindlichkeit | keine Belastung Peak Stromspannung: 500VPP , Abstand 0,7 m , Echoamplitude: 15V | ||
Gipfel Stromspannung< 1500VPP | |||
-40 ~+80 ℃ | |||
≤ 10 kilos oder 1mpa | |||
(Strahlbreite) Halbleistungstrahlbreite bei -3 dB: 15,6 ° ± 10%, Scharfen Winkel: 37 ° ± 10% | |||
Wohnmaterial | 304+pi | ||
Verwendungszweck | Downhole -Bohrwandler | ||
Überprüfung des Produktstrukturdiagramms | |||
Schutzlevel | IP68 | ||
Gewicht | 7000 g ± 5 % (Länge: 20m) | ||
Verkabelungsanleitungen | (dritte Linie): Rot: Wandler +, Grün: Temperatursensor +, Schwarz: öffentlich -; | ||

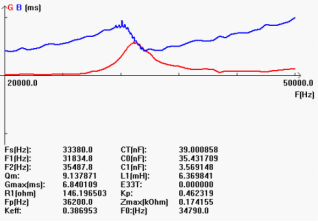

Zulassungskurve | Produktstrukturdiagramm | ||
|
Blockdiagramm des Ultraschallwandlers :
Schematisches Diagramm des Temperatursensors (Modell: MF58_502F3470):
Kabelbefehl integrierter Typ:
1. Verdrahtanweisungen des Wandlers: Schnittstelle (3Pin, 2,54 mm Klemme)
Rot: Wandler +
Weiß: Wandler -
Schwarz: Abschirmung
2. Kennbare Anweisung des Temperatursensors: Grenzfläche (3 Pin, 2,0 mm Klemme)
Rot und Schwarz sind Temperatursensorverdrahtung
Splitstyp: Standard -10 -m -Kabel, mit jedem weiteren 50 m Kabel, die Signalschwächung beträgt 6 dB
Drei-Kern-Verkabelungsanweisungen:
Rot: Wandler +
Blau: Temperatursensor +
Schwarz: öffentlich-
Vier-Kern-Verkabelungsanweisungen:
Rot: Wandler +
Gelb: Wandler-
Blau, Schwarz: Temperatursensor
Ein Ultraschall-Wandler nach unten, um ein hochauflösendes Bohrloch-Oberflächenbild in den harten Umweltbetriebsbedingungen beim Bohren zu erwerben. Der Ultraschallwandler wurde entworfen und entwickelt, um in ein Downhole-Bohrwerkzeug eingebaut zu werden, um ein Impuls-Echo-Signal aus der Bohrlochwand zu erwerben, das in der Branche als Bildgebung beim Bohren bekannt ist. Das Design des Wandlers integrierte akustische Modellierung, um die gewünschte Empfindlichkeit und Bandbreite unter Verwendung eines zusammengesetzten piezoelektrischen Elements, zwei Impedanzanpassungsschichten und einer hohen Impedanz -Unterstützung zu erreichen. Mechanische Entwurfstechniken, einschließlich eines Herstellungsverfahrens, das zuverlässige Bindungen zwischen Schichten, einem robusten Gehäuse und der auf Impact resistenten Wandlerverpackung erzeugten Verpackungen erzeugt, wurden ausgewählt, um die Zuverlässigkeit des Wandlers in der Downhole-Umgebung zu gewährleisten.
