PHA-40-12C-F
Piezohannas
PHA-40-12C-F
40 kHz Ultraschallpiezo -Wandler für Pegelsensor
Spezifikation:
Artikel | Technische Parameter | Bild | |
Name | 40 kHz Wandler |
| |
Modell | PHA-40-12c-f | ||
Frequenz | 40 kHz ±5% | ||
Erkennungsabstand | 0.5～12 m | ||
Minimum Parallele Lmpedanz | 200Ω ± 20％ | ||
3200PF ± 20％@1kHz | |||
Empfindlichkeit | Fahrspannung：700VPP，Distanz:0,6 m， Echoamplitude:470mv | ||
Gipfel Stromspannung＜1500VPP | |||
-40～+80 ℃ | |||
≤3Kilos oder 0,3 MPa | |||
| (Strahlbreite) Halbkraftstrahlbreite @-3db: 7 ° ±10%， Spitzer Winkel:16 ° ±10% | ||
Gehäuse Material | Abs | ||
Verwendungszweck | Ultraschall eben Messgerät,Überwachung,Crashdosiger, Sicherheit | ||
Schutzlevel | IP68 | ||
Gewicht | 1160g ± 5％ （（10M） | ||
Verkabelungsanleitungen | getrennt type（Vier Draht） ：Rot:Wandler+、Weiß： Wandler-、blau，Schwarz: Temperatursensor（MF58） ； ；getrennter Typ（Drei-Draht） ：Rot:Wandler+、Blau: Temperatursensor+、Schwarz：Gemeinsame Linie－ ； ； | ||

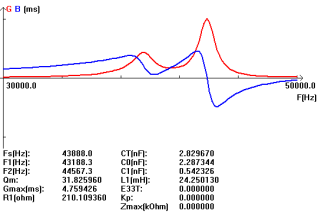

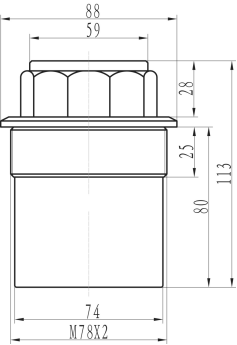

Zulassungskurve | Produktstrukturdiagramm | ||
|
| ||
Ultraschallpegelmessanwendung:
IN Nichtkontakt-Ultraschall Levelmessung emittiert der Sensor Ultraschallimpulse in Richtung des Mediums, was sie dann zurück widerspiegelt.Die verstrichene Zeit von der Emission bis zur Rezeption der Signale ist proportional zum Niveau im Tank. Ultraschallsensoren sind ideal für einfache Standardanwendungen für beide für Flüssigkeiten und für Festkörper.
