| Menge: | |
|---|---|
PHA-40-12B-F
Piezohannas
PHA-40-12B-F
40 kHz piezoelektrische Ultraschallwandlerschaltung für die Messung der Pegel
Spezifikation:
Artikel | Technische Parameter | Bild | |

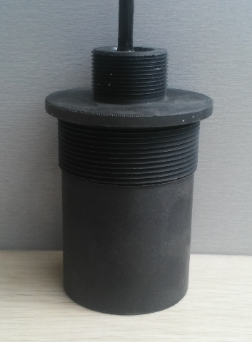

Name | 40 kHzUltraschallwandler |
| |
Modell | PHA-40-12b-f | ||
Frequenz | 40 kHz ±5% | ||
Erkennungsabstand | 0.5～12 m | ||
Minimale parallele Lmpedanz | 4400 Ω ± 20％ | ||
4600PF ± 20％@1kHz | |||
Empfindlichkeit | Belastung dRebendspannung：700VPP，Distanz:0,6 m， Echoamplitude:600mv | ||
Gipfel Stromspannung＜1500VPP | |||
-40～+80 ℃ | |||
≤3Kilos oder 0,3 MPa | |||
(Strahlbreite) Halbkraftstrahlbreite@-3db: 9 ° ±10%， Spitzer Winkel:21 ° ±10% | |||
Wohnmaterial | Pom | ||
Verwendungszweck | Ultraschallebene, Überwachung, Anti -Kollision, Sicherheit | ||
Schutzlevel | IP68 | ||
Gewicht | 880g ± 5％（10M） | ||
Verkabelungsanleitungen | getrennt type（Vier Draht） ：Rot:Wandler+、Weiß： Wandler-、blau，Schwarz: Temperatursensor（MF58） ； ；getrennter Typ（Drei-Draht） ：Rot:Wandler+、Blau: Temperatursensor+、Schwarz：Gemeinsame Linie－ ； ； | ||
Zulassungskurve | Produktstrukturdiagramm | ||
|
| ||
Ultraschallpegelmessanwendung:
IN Nichtkontakt-Ultraschall Levelmessung emittiert der Sensor Ultraschallimpulse in Richtung des Mediums, was sie dann zurück widerspiegelt.Die verstrichene Zeit von der Emission bis zur Rezeption der Signale ist proportional zum Niveau im Tank. Ultraschallsensoren sind ideal für einfache Standardanwendungen für beide für Flüssigkeiten und für Festkörper.
Antriebskreis:
