UM10000-SR80-AI
Piezohannas
UM10000-SR80-AI
40 kHz Langstrecken -Ultraschallsensor für die Messung des Flüssigkeitsspiegels
Anwendungen:
Oberflächen -Mount, Bereich von bis zu 4M ermöglicht eine zuverlässige Erkennung von Langstrecken.
Geeignet für Entfernung, Flüssigkeitsniveau, Niveaumessung, Wahrnehmung, Anti-Kollisionsfeld-hoher Schutzniveau kann im Freien verwendet werden.
Parameter:
Ultraschallsensor | Technische Daten |
Allgemeine Spezifikation | |
Erfassungsabstand | 400… 10000 mm |
Einstellungsgrad | 400… 10000 mm |
Unbrauchbarer Bereich | 0… 400 mm |
Standardzielplatte | 100 mm × 100 mm |
Wandlerfrequenz um | 40 kHz |
Antwortverzögerung um | 150 ms |
Indikatoren/Betriebsmittel | |
LED gelb | fest: Keine LED |
Rot geführt | Blinken: |
Elektronische Spezifikationen | |
Betriebsspannung uB | 10… 30VDC RIPPLE10%SS 13… 30VDC (Analogausgang 0-10 V) |
No-Load-Versorgungsstrom | ≤ 30 mA |
Ausgabe | |
Ausgabetyp | 1 Analogausgang 4 --- 20 mA |
Auflösung | |
Abweichung des Merkmals | ± 1% des Vollwertwerts |
Genauigkeit wiederholen | ± 0,1% des vollständigen Wertes |
Lastimpedanz | > 1k Ohm |
Maximaler Schaltstrom | 200 ma |
Temperatureinfluss | ± 1,5% des vollständigen Wertes |
Umgebungsbedingungen | |
Umgebungstemperatur | -25… 70 ℃ |
Lagertemperatur | -40… 85 ℃ |
Mechanische Spezifikationen | |
Schutznote | IP68 |

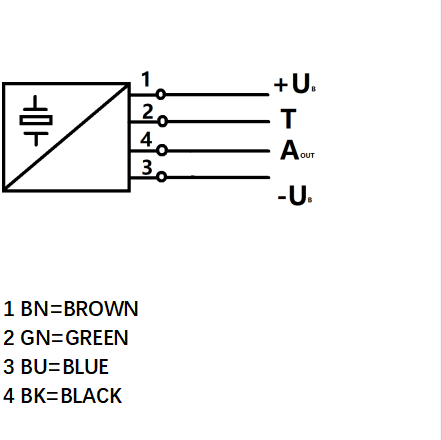

Verbindung | PVC-Kabel, 4-Kabel |
Material | |
Gehäuse | PBT oder FRP |
Wandler | Epoxidharz/Hohlglaskugel |
Gewicht | 280g |
Einhaltung von Standards und Richtlinien | |
Standardkonformität | EN 60947-5-2: 2007 |
Abmessungen:
Einstellen der Bewertungsgrenzen
Der Ultraschallsensor verfügt über eine analoge Ausgabe mit zwei lehrbaren Bewertungsgrenzen. Diese werden durch Anwenden des Angebots festgelegt
Spannung -UB oder +uB zum Lehreingang. Die Versorgungsspannung muss für mindestens 1 s auf den Lehreingang angewendet werden.
Geben Sie an, ob der Sensor das Ziel während des Unterrichtsverfahrens erkannt hat. Die niedrigere Bewertungsgrenze A1 wird unterrichtet
mit dirB, A2 mit +uB.
Zwei verschiedene Ausgangsfunktionen können festgelegt werden:
1. Analoger Wert steigt mit steigendem Abstand zum Objekt (steigende Rampe)
2. Analoger Wert fällt mit steigendem Abstand zum Objekt (fallende Rampe)
Bewertungsgrenzen dürfen nur innerhalb der ersten 5 Minuten später angegeben werden
Ein. Um die Bewertungsgrenzen später zu ändern,
Der Benutzer kann die gewünschten Werte erst nach einem neuen Strom angeben.
Aufstiegsrampe unterrichten (A2> A1)
- Positionsobjekt bei niedrigerer Bewertungsgrenze
- Unterrichtsgrenze A1 mit - uB
- Positionsobjekt an der oberen Bewertungsgrenze
- Unterricht in Obergrenze A2 mit + uB
Unterrichtsrampe (A1> A2):
- Positionsobjekt bei niedrigerer Bewertungsgrenze
- Unterrichtsgrenze A2 mit + uB
- Positionsobjekt an der oberen Bewertungsgrenze
- Unterricht in Obergrenze A1 mit - uB
Voreinstellung
A1: unbrauchbarer Bereich
A2: Nominalerfassungsbereich
Betriebsart: Steigende Rampe
LED -Anzeigen (SR80 Serie NO LED)
Zeigt in Abhängigkeit vom Betriebsmodus an | Rote LED | Blaue LED |
Unterrichtsbewertungsgrenze Objekt erkannt Kein Objekt erkannt Objekt ungewiss (ungültig) |
aus aus blitzt |
An aus aus |
Normaler Modus (Bewertungsbereich) | aus | an |
Fehler | an | vorheriger Status |
