PHW-40/200-NA
Piezohannas
PHW-40/200-NA

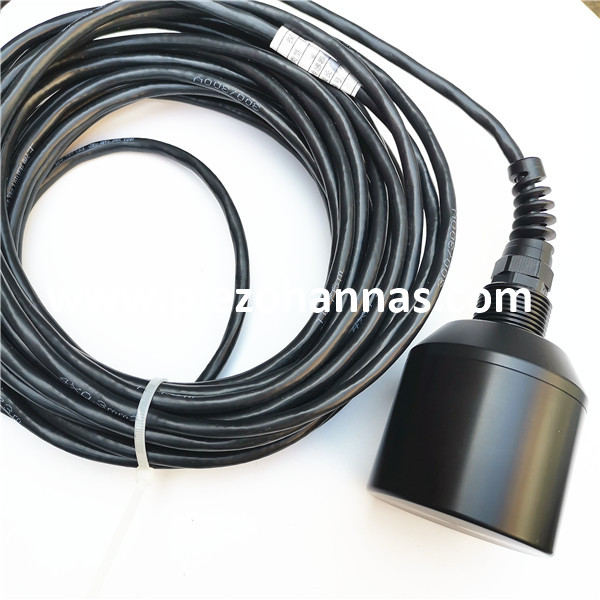

40 kHz 200 kHz Dualfrequenz Ultraschallwandler für Ultraschallflussmeter
Artikel | Technische Parameter | Bild | |
Name | 40 kHz-200kHz trAnsducer für UnterwasserEntfernungsmessung, Ultraschall Wandler zum Schlamm Messung
|
| |
Modell | PHW-40/200-NA | ||
Frequenz | 200 kHz ± 5 kHz/40 kHz ± 3 kHz | ||
Erkennungsabstand | 200 kHz 0,6～120 m 40 kHz 3～500 m | ||
Minimale parallele Lmpedanz | 210 Ω ± 20％ | ||
4760PF ± 20％@1kHz | |||
Empfindlichkeit | FahrenStromspannung：600VPP、Distanz：0,8 m、 Echoamplitude：15 v（200kHz） | ||
Gipfel Stromspannung＜1500VPP | |||
-40～+80 ℃ | |||
≤3Kilos oder0,3 MPa | |||
(Strahlbreite) Halbkraftstrahlbreite@-3db7,5 ° ± 1， Spitzer Winkel: 17,5 ° ± 2（200kHz）, (Strahlbreite) Halbkraftstrahlbreite@-3db：35 ° ± 2， Spitzer Winkel: 89 ° ± 4（40 kHz） | |||
Wohnmaterial | Pom | ||
Verwendungszweck | Ultraschallflussmeter, U -Boot -Bereichs -Finder | ||
P. PRODUCT -Strukturdiagramm unten | |||
Schutzlevel | IP68 | ||
Gewicht | 750 g ± 5％ （（Länge：10 m） | ||
Verkabelungsanleitungen | (Zeile drei）:Rot:Wandler+, Blau: TemperaturSensor+, Schwarz: Common- | ||
Zulassungskurve | PRODUCTSTRÄREDiagram | ||
|  | ||
Ultraschalldurchflussmesseranwendung:
Ultraschalldurchflussmesser kann sowohl komplexe als auch einfache Messungen durchführen. Sie können hoch entwickelte Versionen auf dem Markt finden, die den Sorgerechtsanträgen und anderen hohen Messungen gewidmet sind. Möglicherweise benötigen Sie andere Geräte, um sie mit Prozessdaten wie Druck, Temperatur und Gaszusammensetzung zu unterstützen, um sie genau zu halten, aber es wird den Job erledigen. Auf dem Nachteil müssen Sie das Rohr vorbereiten, um den Klemmungsfluss zu erhalten Meterssensor. Sie müssen auch die Dicke und das Material des Rohrs kennen und sicherstellen, dass Sie keine Incrustation haben. Trotzdem können Sie einen Klemmstoff mit einem lokalen Durchflusssender oder einem tragbaren Ultraschalldurchflussmessgerät installieren.

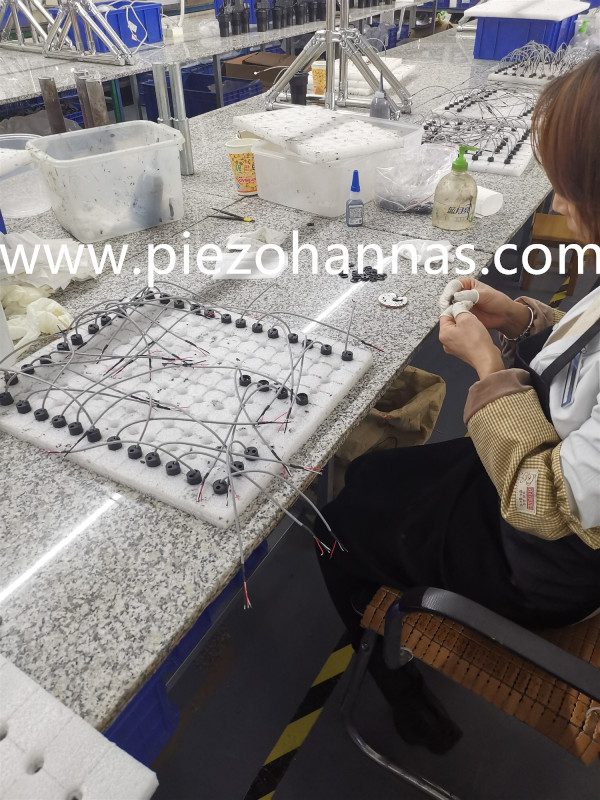

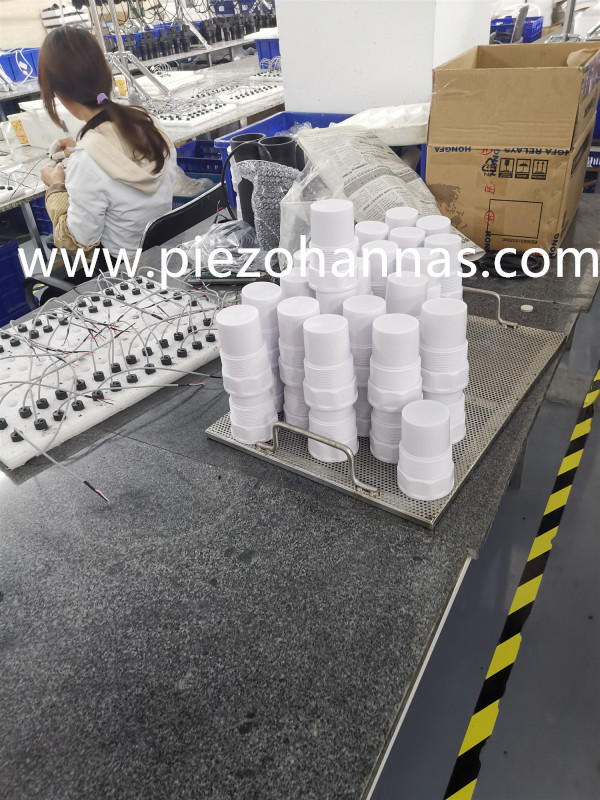

Produktionsabteilung :
