PHW-4m
Piezohannas
PHW-4M
4 MHz Unterwasser -Ultraschallwandler für 1M -Tiefenmessung
Technische Parameter:
Artikel | Technische Parameter | Bild | |
Name | 4MHz UnterwasserUltraschall- Wandler |
| |
Modell | PHW-4m | ||
Frequenz | 4MHz ±5% | ||
Distanz erkennen | 0.01～1m | ||
Minimum Parallele Lmpedanz | 2.5Ω ± 20％ | ||
3400PF ± 20％@1kHz | |||
Empfindlichkeit | |||
Gipfel Stromspannung＜75VPP | |||
-40～+80 ℃ | |||
≤ 10Kilos oder 1mpa | |||
| (Strahlbreite) Halbkraftstrahl Breite@-3db:1.2±10%， Spitzer Winkel:3.0±10% | ||
Gehäuse Material | Verbundwerkstoff | ||
Verwendungszweck | Unterwasserentfernungsmessung | ||
Größe installieren | Weitere Informationen finden Sie unter Produktstrukturzeichnung | ||
Schutzlevel | IP68 | ||
Gewicht | 20.8g ± 5％ （（Länge：1m） | ||
Verkabelungsanleitungen | Rot: Wandler +, weiß: Wandler -, Schwarz: abgeschirmter Draht; ( Temperatursensores ist optional) | ||

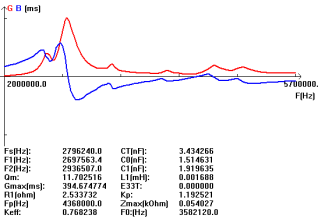

Zulassungskurve | Produktstrukturdiagramm | ||
|
| ||
Blockdiagramm des Ultraschallwandlers :
Schematisches Diagramm des Temperatursensors (Modell: MF58_502F3470):
Kabelbefehl integrierter Typ:
1. Verdrahtanweisungen des Wandlers: Schnittstelle (3Pin, 2,54 mm Klemme)
Rot: Wandler +
Weiß: Wandler -
Schwarz: Abschirmung
2. Kennbare Anweisung des Temperatursensors: Grenzfläche (3 Pin, 2,0 mm Klemme)
Rot und Schwarz sind Temperatursensorverdrahtung
Splitstyp: Standard -10 -m -Kabel, mit jedem weiteren 50 m Kabel, die Signalschwächung beträgt 6 dB
Drei-Kern-Verkabelungsanweisungen:
Rot: Wandler +
Blau: Temperatursensor +
Schwarz: öffentlich-
Vier-Kern-Verkabelungsanweisungen:
Rot: Wandler +
Gelb: Wandler-
Blau, Schwarz: Temperatursensor
Unterwasserentfernungsmessung Anwendung:
Ultraschalldetektoren finden den Abstand zwischen dem Meeresboden und der Oberfläche des Wassers. Um die Tiefe mit einem Ultraschalldetektor zu messen, ist das Modul am Boden des Meeres montiert, Meeresboden und schaut die Oberfläche hinauf. Wir müssen die Zeit zwischen dem Senderimpuls und dem Echo empfangenen Impulse messen. Da das Ultraschallsignal mit Schallgeschwindigkeit bewegt wird, ist die Zeit zwischen Getriebe und Echo ein Maß für die Entfernung zur Oberfläche, Wassertiefe. Ein Mikrokontroller sendet einen Impuls an das Ultraschallmodul. Das Modul überträgt eine kurze Zeit eine Ultraschallwelle und wartet darauf, sein Echo zu erhalten. Sobald das Echo im Ultraschallmodul empfangen wird, wird ein Impuls an den Mikrokontroller gesendet, der die Zeit zwischen zwei Impulsen misst. Es gibt zwei Betriebsmodi, Programmmodus und Run -Modus. Wenn das Gerät angetrieben wird, wird es programmiert, dass sie im Laufmodus starten und den Abstand vom Wandler Gesicht bis zu einer Zieltiefe in Metern erkennen.
