PHA-34-12FC-FB
Piezohannas
PHA-34-12FC-FB
35-kHz-Korrosions-Korrosion-explosionssicherer Ultraschallluftwandler für die Messung der Ebene
Spezifikation:
Artikel | Technische Parameter | Bild | |
Name | 34-kHz-Korrosion und explosionssicherer Wandler |
| |
Modell | PHA-34-12FC-FB | ||
Frequenz | 34 kHz ± 5% | ||
Erkennungsabstand | 0.5～12 m | ||
Minimale parallele Lmpedanz | 930 € ± 20％ | ||
6900PF ± 20％@1kHz | |||
Empfindlichkeit | Belastung Fahrspannung：650VPP ，Distanz: 0,6 m、Echoamplitude: 350mv | ||
Gipfel Stromspannung＜1500VPP | |||
-40～+80 ℃ | |||
≤ 3 kilos oder 0,3 MPa | |||
(Strahlbreite) Halbleistungstrahlbreite@-3db@-3 dB: 8 ° ±10%， Scharfen Winkel: 18 ° ± 10% | |||
Wohnmaterial | Ptfe | ||
Verwendungszweck | Ultraschallebene, Überwachung, Anti -Kollision, Sicherheit | ||

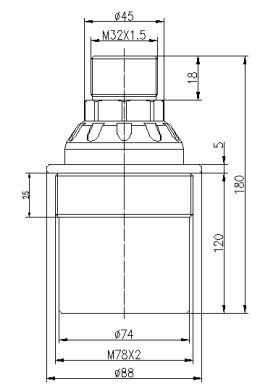

Überprüfen Sie das Produktstrukturdiagramm unten | |||
Schutzlevel | IP68 | ||
Gewicht | 1200 g ± 5％ | ||
Verkabelungsanleitungen | Integrierte Grenzfläche (3Pin, 2,54 mm Klemme): Rot positiv, weiß negativ, schwarzer Schilddraht; Grenzfläche (3Pin, 2,0 mm Klemme): Weiß und Schwarz für Temperatursensordraht (MF58); | ||

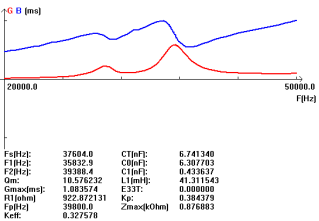

Zulassungskurve | Produktstrukturdiagramm | ||
|
| ||
Ultraschallpegelmessanwendung:
IN Nichtkontakt-Ultraschall Levelmessung emittiert der Sensor Ultraschallimpulse in Richtung des Mediums, was sie dann zurück widerspiegelt.
Die verstrichene Zeit von der Emission bis zur Rezeption der Signale ist proportional zum Niveau im Tank. Ultraschallsensoren sind ideal für einfache Standardanwendungen für beide für Flüssigkeiten und für Festkörper.
35-kHz-Korrosions-Korrosion-explosionssicherer Ultraschallluftwandler für die Messung der Ebene
Spezifikation:
Artikel | Technische Parameter | Bild | |
Name | 34-kHz-Korrosion und explosionssicherer Wandler |
| |
Modell | PHA-34-12FC-FB | ||
Frequenz | 34 kHz ± 5% | ||
Erkennungsabstand | 0.5～12 m | ||
Minimale parallele Lmpedanz | 930 € ± 20％ | ||
6900PF ± 20％@1kHz | |||
Empfindlichkeit | Belastung Fahrspannung：650VPP ，Distanz: 0,6 m、Echoamplitude: 350mv | ||
Gipfel Stromspannung＜1500VPP | |||
-40～+80 ℃ | |||
≤ 3 kilos oder 0,3 MPa | |||
(Strahlbreite) Halbleistungstrahlbreite@-3db@-3 dB: 8 ° ±10%， Scharfen Winkel: 18 ° ± 10% | |||
Wohnmaterial | Ptfe | ||
Verwendungszweck | Ultraschallebene, Überwachung, Anti -Kollision, Sicherheit | ||
Überprüfen Sie das Produktstrukturdiagramm unten | |||
Schutzlevel | IP68 | ||
Gewicht | 1200 g ± 5％ | ||
Verkabelungsanleitungen | Integrierte Grenzfläche (3Pin, 2,54 mm Klemme): Rot positiv, weiß negativ, schwarzer Schilddraht; Grenzfläche (3Pin, 2,0 mm Klemme): Weiß und Schwarz für Temperatursensordraht (MF58); | ||
Zulassungskurve | Produktstrukturdiagramm | ||
|
| ||
Ultraschallpegelmessanwendung:
IN Nichtkontakt-Ultraschall Levelmessung emittiert der Sensor Ultraschallimpulse in Richtung des Mediums, was sie dann zurück widerspiegelt.
Die verstrichene Zeit von der Emission bis zur Rezeption der Signale ist proportional zum Niveau im Tank. Ultraschallsensoren sind ideal für einfache Standardanwendungen für beide für Flüssigkeiten und für Festkörper.
