UM500-18GM-SP
Piezohannas
UM500-18GM-SP

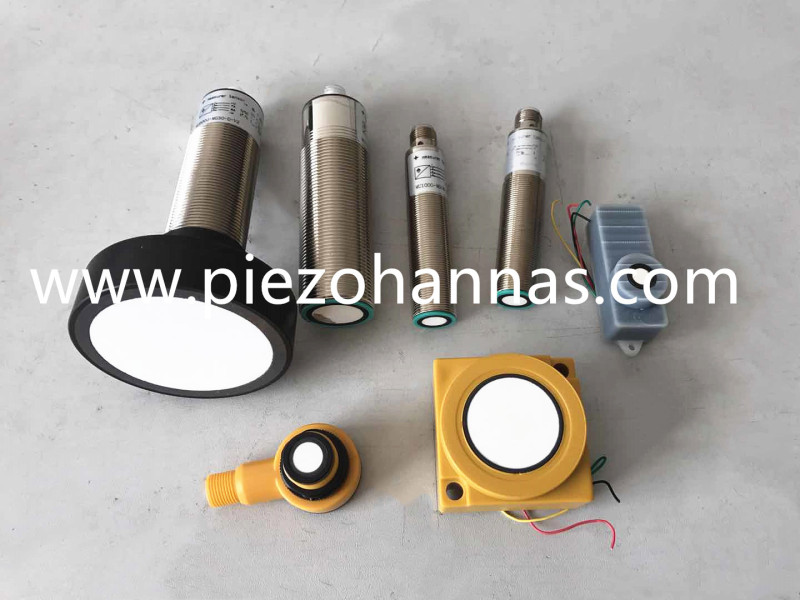

Nicht -Kontakt -Industrie -Ultraschall -Niveau -Sensor für die Messung des Flüssigkeitsspiegels
Parameter
Technische Daten |
Allgemeine Spezifikation |
Erfassungsabstand 40… 450 mm (30 --- 350 mm) |
Einstellungsgrad 40… 450 mm (30 --- 350) |
Unbrauchbarer Bereich 0… 40 mm (0 --- 30 mm) |
Standardzielplatte 100 mm × 100 mm |
Wandlerfrequenz Ca. 300 kHz |
Antwortverzögerung Ungefähr 125 ms |
Indikatoren/Betriebsmittel |
LED gelb Solid: Objekt im Bewertungsbereich Blinken: Programmfunktion |
LED rot Blinken: Fehler- oder Programmfunktionsobjekt nicht erkannt |
Elektronische Spezifikationen |
Betriebsspannung uB 10… 30VDC, RIPPLE10%SS |
No-Load-Versorgungsstrom ≤ 20 mA |
Ausgabe |
Ausgabetyp 1 Schalterausgang E4, NPN NO/NC, programmierbar |
Auflösung 0,11 mm bei max. Senssing -Reichweite |
Abweichung des Merkmals Kurve ± 1% des Vollwertwerts |
Genauigkeit wiederholen ± 0,1% des vollständigen Wertes |
Lastimpedanz > 1k Ohm Maximaler Schaltstrom 200 Ma (Reverse Polarity Protection) |
Temperatureinfluss ± 1,5% des vollständigen Wertes |
Umgebungsbedingungen |
Umgebungstemperatur -25… 70 ℃ |
Lagertemperatur -40… 85 ℃ |
Mechanische Spezifikationen |
Schutznote IP67 |
Verbindung Anschluss M12X1,4-Pin |
Material Gehäuse Messing, Nickel |
Wandler Epoxidharz/Hohlglas -Kugelmischung; Polyurethanschaum |
Gewicht 60g Einhaltung der Standards undRichtlinien |
Standardkonformität EN 60947-5-2: 2007 Bild:
|
Abmessungen:
Einstellen der Schaltpunkte
Der Ultraschallsensor verfügt über einen Schalterausgang mit zwei lehrbaren Schaltpunkten. Diese werden durch Anwenden der Versorgungsspannung eingestellt- uB oder + UB zum Lehreingang. Die Versorgungsspannung muss für mindestens 1 S.LEDs auf den Lehreingang angewendet werden. Geben Sie an, ob der Sensor das Ziel während des Lehrverfahrens erkannt hat. Der Schaltpunkt A1 wird mit unterrichtet mit- uB, A2 mit +UB. Fünf verschiedene Ausgangsfunktionen können festgelegt werden.
1. Fenstermodus, normalerweise geöffnete Funktion.
2. Fenstermodus, normalerweise geschlossene Funktion.
3. Ein Schaltpunkt, normalerweise geöffnete Funktion
4. Ein Schaltpunkt, normalerweise geschlossene Funktion.
5. Erkennung der Präsenz von Objet.
Switching Point, Abstand erst nach dem Einschalten einstellen. Die interne Uhr kann sicherstellen, dass nach 5 Minuten bei Strom nicht geändert werden kann
an. Wenn Sie den Switching -Punkt ändern möchten, kann der Benutzer nur die Anforderungsentfernung nach dem Neustart des Stromversorgungsstarts festlegen.
Unterrichtsfenstermodus, normalerweise geöffnete Funktion -Setzen Sie das Ziel auf nahezu wechselnden Punkt -Teach -In -Schaltpunkt A1 mit -uB -Setzen Sie das Ziel auf weitem Schaltpunkt -Teach-In-Schaltpunkt A2 mit + uB | |||
Unterrichtsfenstermodus, normalerweise geschlossene Funktion -Setzen Sie das Ziel auf nahezu wechselnden Punkt -Teach-In-Schaltpunkt A2 mit + uB -Setzen Sie das Ziel auf weitem Schaltpunkt -Teach -In -Schaltpunkt A1 mit -uB | |||
Unterrichtsschaltpunkt, normalerweise geöffnete Funktion -Setzen Sie das Ziel auf nahezu wechselnden Punkt -Teach-In-Schaltpunkt A2 mit + uB -Cover -Sensor mit Hand oder entfernen Sie alle Objekte aus dem Erfassungsbereich -Teach -In -Schaltpunkt A1 mit -uB | |||
Unterrichtsschaltpunkt, normalerweise geschlossene Funktion -Setzen Sie das Ziel auf nahezu wechselnden Punkt -Teach -In -Schaltpunkt A1 mit -uB -Cover -Sensor mit Hand oder entfernen Sie alle Objekte aus dem Erfassungsbereich -Teach-In-Schaltpunkt A2 mit + uB | |||
Unterrichtserkennung von Objekten Präsenz -Cover -Sensor mit Hand oder entfernen Sie alle Objekte aus dem Erfassungsbereich -Teach -In -Schaltpunkt A1 mit -uB -Teach-In-Schaltpunkt A2 mit + uB | |||
Standardeinstellung des Schaltpunkts A1 = Blindbereich, A2 = Nennabstand | |||
LED -Anzeigen | |||
Zeigt in Abhängigkeit vom Betriebsmodus an | Rote LED | Gelbe LED | |
Unterrichtsschaltpunkt Objekt erkannt Kein Objekt erkannt Objekt ungewiss (ungültig) |
aus blitzt An |
blitzt aus aus | |
Normale Operation | aus | Status umschalten | |
Fehler | an | Vorheriger Status | |
Installationsbedingungen
Wenn der Sensor an der Umgebungstemperatur unter 0 ℃ fällt, sollte er bei den Schutzmaßnahmen gut abschneiden. Bei der direkten Montage des Sensors in einem durch die Stahlmuttern muss es in der Mitte des Gehäusefadens fixiert werden.
