PHW-300-50AC
Piezohannas
PHW-300-50AC
300 kHz Unterwasser -Ultraschallwandler für Fischfinder
Technische Parameter:
Name | Spezifikationen | Bild | |
Name | 300KHz Wandler für Fischfinder |
| |
Modell | PHW-300-50AC | ||
Frequenz | 300kHz ±5% | ||
Erkennungsabstand | 0.3～50m | ||
Minimale parallele Lmpedanz | 800Ω ± 20％ | ||
1700PF ± 20％@1kHz | |||
Empfindlichkeit | Keine BelastungPeak Stromspannung:200VPP、Distanz：0.65m、 Echoamplitude：200 mV | ||
Gipfel Stromspannung＜750VPP | |||
-40～+80 ℃ | |||
≤ 10Kilos oder1mpa | |||
Spitzer Winkel:160° ±5 | |||
Wohnmaterial | Pom | ||
Verwendungszweck | Fischefeiner Unterwasser | ||

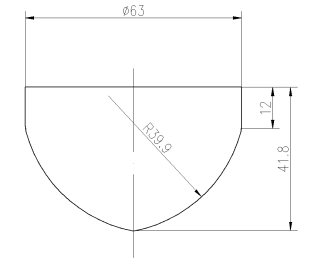

Überprüfung des Produktstrukturdiagramms | |||
Schutzlevel | IP68 | ||
Gewicht | 61g ± 5％ （（Länge：1m） | ||
Verkabelungsanleitungen | Rot: Wandler +, weiß: Wandler -, Schwarz: Abschirmlinie; ( Temperatursensores ist optional) | ||

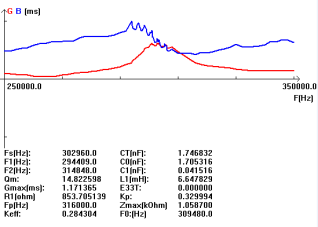

Zulassungskurve | Produktstrukturdiagramm | ||
|
| ||
Blockdiagramm des Ultraschallwandlers :
Schematisches Diagramm des Temperatursensors (Modell: MF58_502F3470):
Kabelbefehl integrierter Typ:
1. Verdrahtanweisungen des Wandlers: Schnittstelle (3Pin, 2,54 mm Klemme)
Rot: Wandler +
Weiß: Wandler -
Schwarz: Abschirmung
2. Kennbare Anweisung des Temperatursensors: Grenzfläche (3 Pin, 2,0 mm Klemme)
Rot und Schwarz sind Temperatursensorverdrahtung
Splitstyp: Standard -10 -m -Kabel, mit jedem weiteren 50 m Kabel, die Signalschwächung beträgt 6 dB
Drei-Kern-Verkabelungsanweisungen:
Rot: Wandler +
Blau: Temperatursensor +
Schwarz: öffentlich-
Vier-Kern-Verkabelungsanweisungen:
Rot: Wandler +
Gelb: Wandler-
Blau, Schwarz: Temperatursensor
