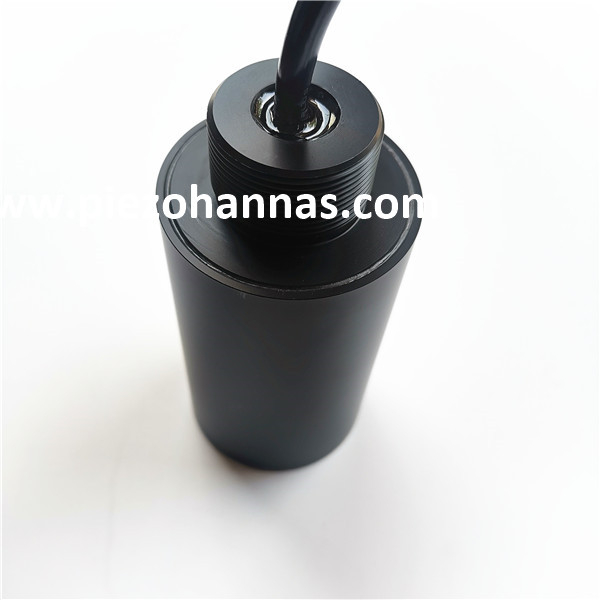

PHW-28K-S
Piezohannas
PHW-28K-S
30 kHz Unterwasser -Ultraschallwandler Messung des Schlammentankspiegels in Schlammgruben
Technische Parameter:
Artikel | Technische Parameter | Bild | |
Name | 28KHz UnterwasserUltraschallwandler für Schlammniveau |
| |
Modell | PHW-28K-s | ||
Frequenz | 28KHz±5% | ||
Distanz erkennen | 1000m | ||
Minimale parallele Lmpedanz | 270Ω ± 20％ | ||
10000PF ± 20％@1kHz | |||
Empfindlichkeit | |||
Gipfel Stromspannung＜2000VPP | |||
-40～+80 ℃ | |||
≤ 10Kilos oder 1mpa | |||
(Strahlbreite) Halbkraftstrahlbreite@-3db:53.7° ±10% | |||
Wohnmaterial | Abs | ||
Verwendungszweck | Ultraschallflussmeter, Unterwasser -Entfernungsmesser | ||
Weitere Informationen finden Sie unter Produktstrukturzeichnung | |||
Schutzlevel | IP68 | ||
Gewicht | 1030g ± 5％ （（Drahtlänge: 2m） | ||
Verkabelungsanleitungen | Rot: Wandler +, Blau: Temperatursensor +, Schwarz: öffentlich -; Blau und schwarzer Temperatursensordraht (MF58); | ||

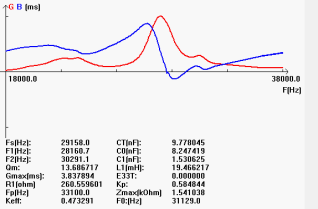

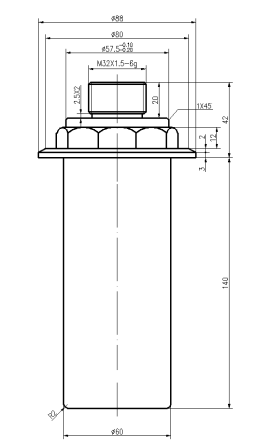

Zulassungskurve | Produktstrukturdiagramm | ||
|
| ||
Blockdiagramm des Ultraschallwandlers :
Schematisches Diagramm des Temperatursensors (Modell: MF58_502F3470):
Kabelbefehl integrierter Typ:
1. Verdrahtanweisungen des Wandlers: Schnittstelle (3Pin, 2,54 mm Klemme)
Rot: Wandler +
Weiß: Wandler -
Schwarz: Abschirmung
2. Kennbare Anweisung des Temperatursensors: Grenzfläche (3 Pin, 2,0 mm Klemme)
Rot und Schwarz sind Temperatursensorverdrahtung
Splitstyp: Standard -10 -m -Kabel, mit jedem weiteren 50 m Kabel, die Signalschwächung beträgt 6 dB
Drei-Kern-Verkabelungsanweisungen:
Rot: Wandler +
Blau: Temperatursensor +
Schwarz: öffentlich-
Vier-Kern-Verkabelungsanweisungen:
Rot: Wandler +
Gelb: Wandler-
Blau, Schwarz: Temperatursensor
Anwendung des Schlammtanks Level:
In den Schlammtanks rühren Agitatoren oder Düsendüsen und mischen den Schlamm, um eine homogene Mischung zu gewährleisten. Um einen kontinuierlichen Prozess zu ermöglichen, muss die Levelmessung zuverlässig und unabhängig von der Zusammensetzung des Bohrschlamms sein.
