PHA-25-20FC-F
Piezohannas
PHA-25-20FC-F

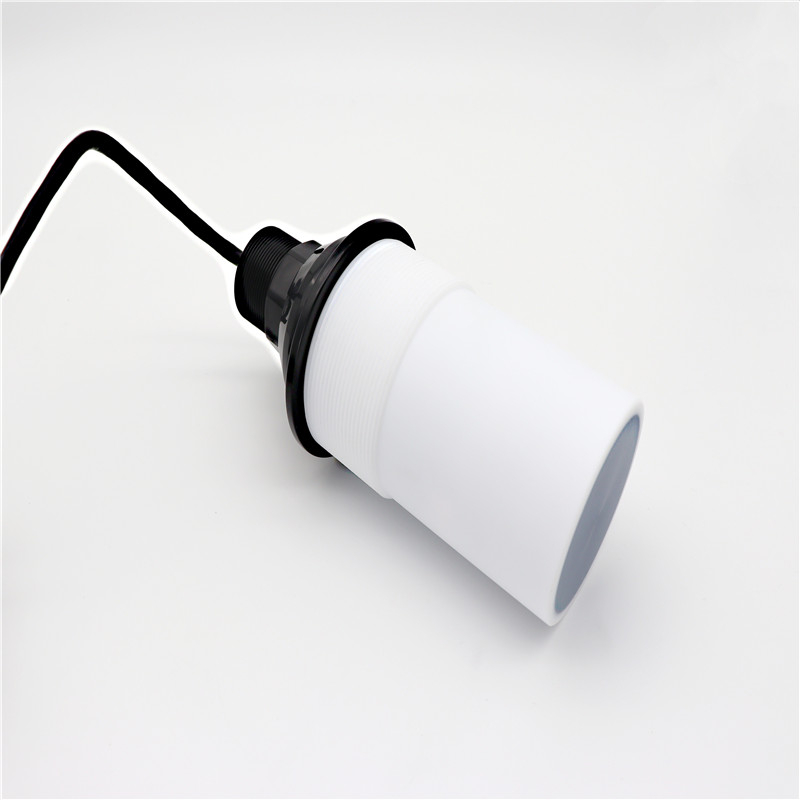

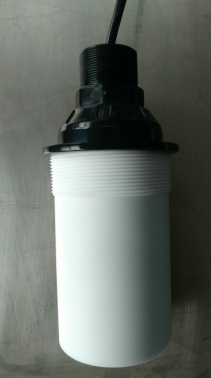

25 -kHz -Antikorrosiv -Ultraschallwandler für Ultraschallstufenmessgeräte
Spezifikation:
Artikel | Technische Parameter | Bild | |
Name | 25 kHzAntikorrosive Wandler |
| |
Modell | PHA-25-20fc-f | ||
Frequenz | 25 kHz ±5% | ||
Erkennungsabstand | 0.8～20m | ||
Minimale parallele Lmpedanz | 570 Ω ± 20％ | ||
11000PF ± 20％@1kHz | |||
Empfindlichkeit | Belastung dRauchenvOltage：：630VPP，Distanz:0.6m、Echoamplitude:200mv | ||
Gipfel Stromspannung＜1500VPP | |||
-40～+80 ℃ | |||
≤3Kilos oder 0,3 MPa | |||
(Strahlbreite) Halbkraftstrahlbreite@-3db: 11 ° ±10%， Spitzer Winkel: 26 ° ±10% | |||
Wohnmaterial | Ptfe | ||
Verwendungszweck | Ultraschallebene, Überwachung, Anti -Kollision, Sicherheit | ||
Schutzlevel | IP68 | ||
Gewicht | 1440g ± 5％ （（10M） | ||
Verkabelungsanleitungen | Split (4 -Wire): Rot: Wandler +, Weiß: Wandler -, Blau: Schwarzer Temperatursensordraht (MF58)；Split (Dreidraht): Rot: Wandler +, Blau: Temperatursensor +, Schwarz: öffentlich -; | ||

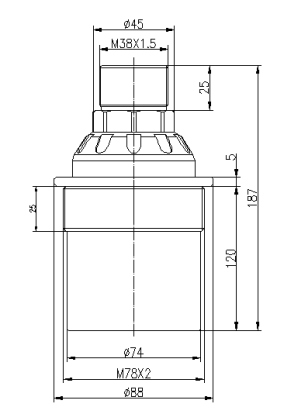

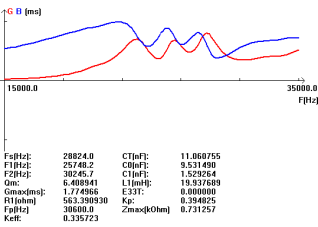

Zulassungskurve | Produktstrukturdiagramm | ||
|
| ||
Messung von Ultraschallebene
Bei der Messung von Ultraschallniveaus nicht kontakten ultrasonischen Niveaus emittiert der Sensor Ultraschallimpulse in Richtung des Mediums, was sie dann zurück widerspiegelt. Die verstrichene Zeit von der Emission bis zur Empfang der Signale ist proportional zum Niveau im Tank. Ultraschallsensoren sind ideal für einfache Standardanwendungen, sowohl für Flüssigkeiten als auch für Feststoffe.Die Ultraschallmethode ist eine nachgewiesene und kostengünstige Lösung für die Messung von Flüssigkeiten und Schüttgütern. Instrumente sind als kompakte oder separate Versionen erhältlich. Dieses Messprinzip ist durch einfache Planung und Montage, schnelle und sichere Inbetriebnahme, eine lange Lebensdauer und reduzierte Wartungskosten gekennzeichnet. Typische Anwendungen umfassen abrasive und aggressive Medien auch unter rauen Umgebungsbedingungen.Ein Sensor emittiert Ultraschallimpulse, die Oberfläche des Mediens reflektiert das Signal und der Sensor erkennt es erneut. Die Flugzeit des reflektierten Ultraschallsignals ist direkt proportional zur zurückgelegten Strecke. Mit der bekannten Panzergeometrie kann der Pegel berechnet werden.

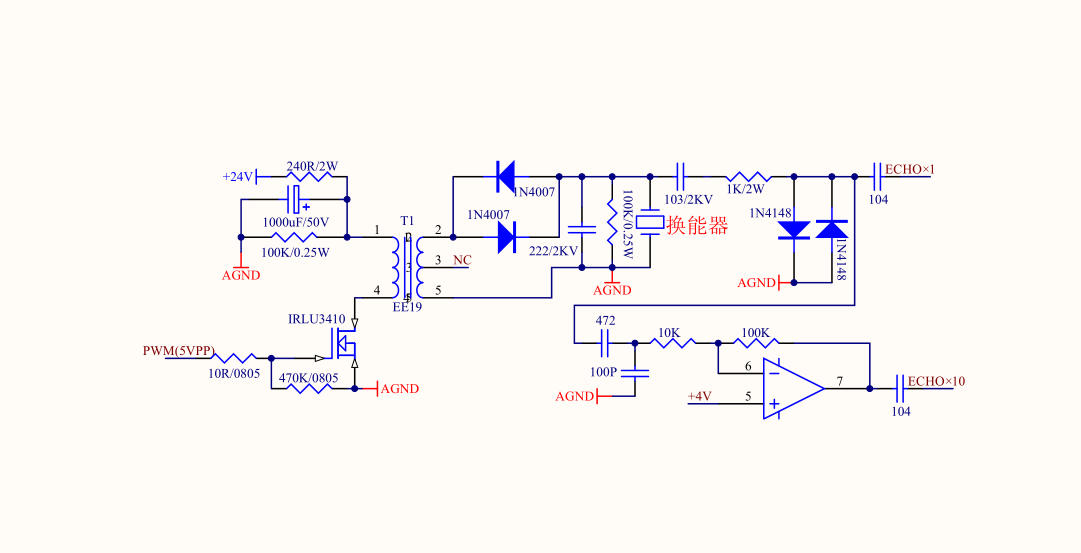

Antriebskreis:
25 -kHz -Antikorrosiv -Ultraschallwandler für Ultraschallstufenmessgeräte
Spezifikation:
Artikel | Technische Parameter | Bild | |
Name | 25 kHzAntikorrosive Wandler |
| |
Modell | PHA-25-20fc-f | ||
Frequenz | 25 kHz ±5% | ||
Erkennungsabstand | 0.8～20m | ||
Minimale parallele Lmpedanz | 570 Ω ± 20％ | ||
11000PF ± 20％@1kHz | |||
Empfindlichkeit | Belastung dRauchenvOltage：：630VPP，Distanz:0.6m、Echoamplitude:200mv | ||
Gipfel Stromspannung＜1500VPP | |||
-40～+80 ℃ | |||
≤3Kilos oder 0,3 MPa | |||
(Strahlbreite) Halbkraftstrahlbreite@-3db: 11 ° ±10%， Spitzer Winkel: 26 ° ±10% | |||
Wohnmaterial | Ptfe | ||
Verwendungszweck | Ultraschallebene, Überwachung, Anti -Kollision, Sicherheit | ||
Schutzlevel | IP68 | ||
Gewicht | 1440g ± 5％ （（10M） | ||
Verkabelungsanleitungen | Split (4 -Wire): Rot: Wandler +, Weiß: Wandler -, Blau: Schwarzer Temperatursensordraht (MF58)；Split (Dreidraht): Rot: Wandler +, Blau: Temperatursensor +, Schwarz: öffentlich -; | ||
Zulassungskurve | Produktstrukturdiagramm | ||
|
| ||
Messung von Ultraschallebene
Bei der Messung von Ultraschallniveaus nicht kontakten ultrasonischen Niveaus emittiert der Sensor Ultraschallimpulse in Richtung des Mediums, was sie dann zurück widerspiegelt. Die verstrichene Zeit von der Emission bis zur Empfang der Signale ist proportional zum Niveau im Tank. Ultraschallsensoren sind ideal für einfache Standardanwendungen, sowohl für Flüssigkeiten als auch für Feststoffe.Die Ultraschallmethode ist eine nachgewiesene und kostengünstige Lösung für die Messung von Flüssigkeiten und Schüttgütern. Instrumente sind als kompakte oder separate Versionen erhältlich. Dieses Messprinzip ist durch einfache Planung und Montage, schnelle und sichere Inbetriebnahme, eine lange Lebensdauer und reduzierte Wartungskosten gekennzeichnet. Typische Anwendungen umfassen abrasive und aggressive Medien auch unter rauen Umgebungsbedingungen.Ein Sensor emittiert Ultraschallimpulse, die Oberfläche des Mediens reflektiert das Signal und der Sensor erkennt es erneut. Die Flugzeit des reflektierten Ultraschallsignals ist direkt proportional zur zurückgelegten Strecke. Mit der bekannten Panzergeometrie kann der Pegel berechnet werden.
Antriebskreis:
