22-kHz-Piezo-Ultraschallwandler zur Entfernungsmessung

22 kHz | 15 ° | 0,8 ~ 30 m | Wird für Ultraschallabstandssensor, Ultraschall-Flüssigkeitsspiegel-Sensor, Ultraschallbereichsfinder, Ultraschallsensor für nicht kontakte Erkennungsobjekte usw. verwendet.


Über den Ultraschall -Abstandswandler können wir 14 kHz 22 kHz 40 kHz 50 kHz 75 kHz 80 kHz 125 kHz 200 kHz 300 kHz 400 kHz anbieten, was die Resonanzfrequenz als die Resonanzfrequenz anbieten kann, können wir auch die Anpassung an die Anpassung anpassen.
Verfügbarkeitsstatus:
Menge:
  • PH22F0830

  • Piezohannas

  • PH22F0830

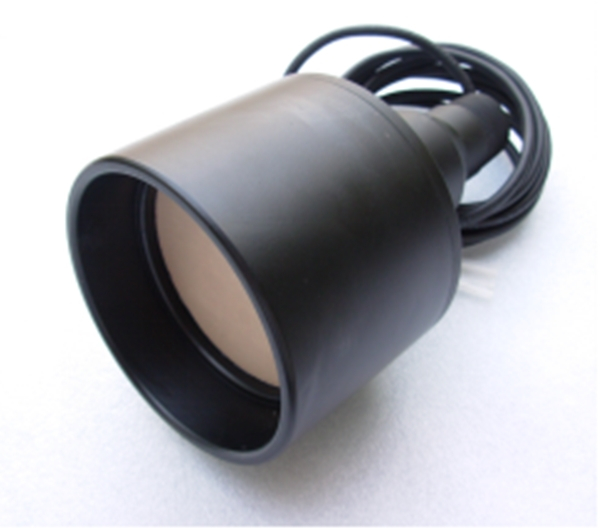

       22 kHz Piezo -Ultraschallwandler für die Bereichsmessung


22 kHz Piezo -Ultraschallwandler für die Bereichsmessung

Einführung:



PH22F0830 Ultraschallsensor hat die Funktionen von Sender und Empfänger. Es handelt sich um einen Langstreckentyp, der im Allgemeinen für Ultraschallbereichsfinder, Ultraschallsensor für nichtkontakte Erkennungsobjekte, Ultraschalldistanzsensor, Ultraschall-Sensor auf Flüssigkeitsebene usw. verwendet werden kann. Wenn Sie Fragen zu anderen Anwendungen haben, kontaktieren Sie uns bitte für Details.



Technische Parameter:



Modell

PH22F0830

Center Resonant Frequenz  (KHz)

               22 kHz ± 2,0 kHz

Bandbreite

2,0 kHz

Erkennungsabstand

0,8 ~ 30 m

Tote Winkel

<0,8 m

Startwinkelstrahl(-6db vollWinkel)

15 ± 2 °

Empfindlich

-60db min

Elektrostatische Kapazität

5000PF ± 20%

Minimale parallele Impedanz

300 under ± 30%

Maximale Arbeitsspannung (Impuls - 2% Dienstzyklus)

4000VP-P

Betriebstemperatur

-20 ~ 70

Lagertemperatur

-40 ~ 85

Schutzlevel

IP65

Größe (Durchmesser * Höhe, mm)

φ140x235

Installation

Mit Schraube befestigt

Fallmaterial

PVC+F4

Kabellänge

3 m (kann angepasst werden)

Gewicht

2,5 kg

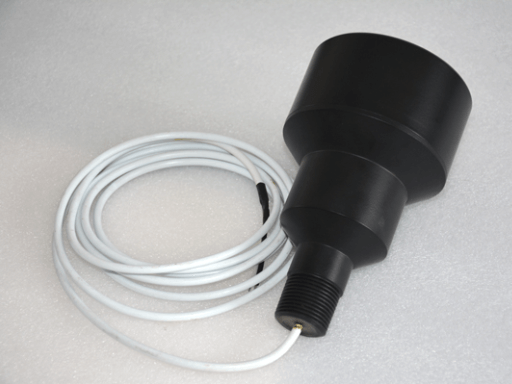

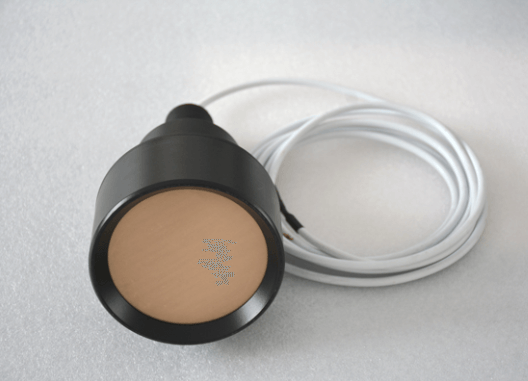

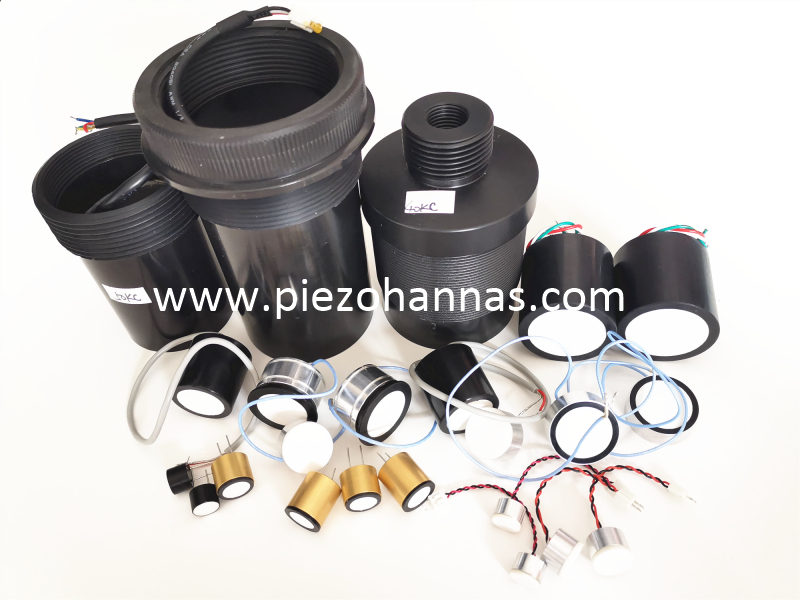

Bild:


22 kHz genaue Ultraschallentfernungswandler für 30 Meter

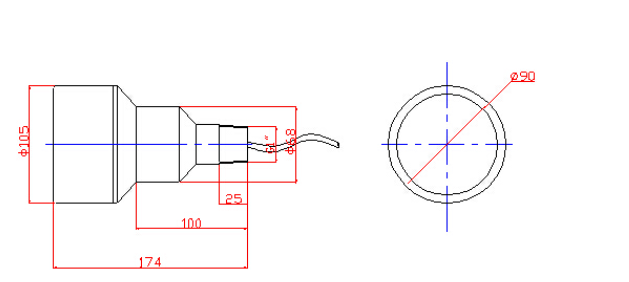

Umrissdimension:


) Rg [%bodconcj`k2 {mf5pnj

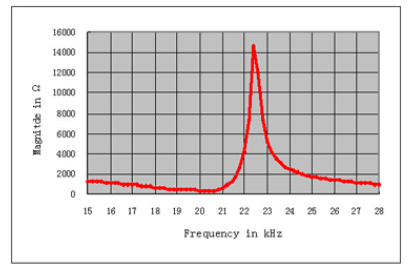

Frequenzresistenzkurve:



R ((CG5GZ3) TPWR%ZX9) P) D.

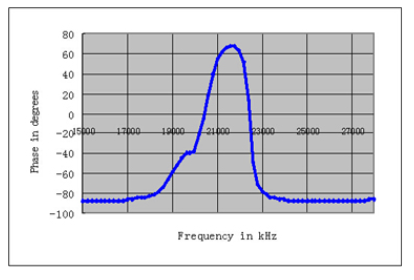

 Frequenz-Phasenwinkel Kurve

DC50TG5QF) oal%($ 4`y@zid

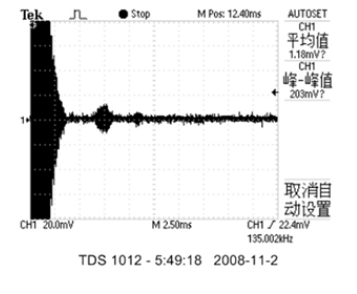

Sensitivitätstest:



Spannung übertragen:200VP-P; Zeitraum:10; Entfernung: 1m

 %@Ooj4krl40fch [$ ms@mhaq

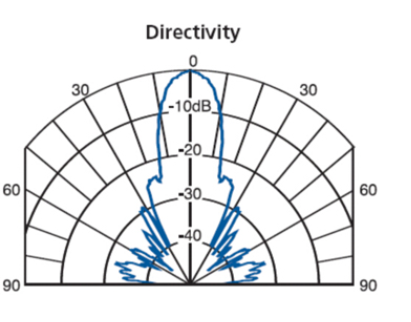

DIrektivität Kurve


$ 1y_9dn8q7v1772wl5te) w

Merkmale von Ultraschallsensoren:



1.Small Größe und leichtes Gewicht

2. Hohe Empfindlichkeit und hoher Schalldruck

3. Low Power -Verbrauch

4. Hochzuverlässige Zuverlässigkeit



Charakteristisch:



1. bejahen Siegel (PVC Outer Abdeckung)

2.Konvenience Thread Rate (G1 \")



Anwendung:


1. Positionort

2. Messung

3. Traffic -Messung

4.Verblutung Hindernisse
