PHA-21-30D-F
Piezohannas
PHA-21-30D-F

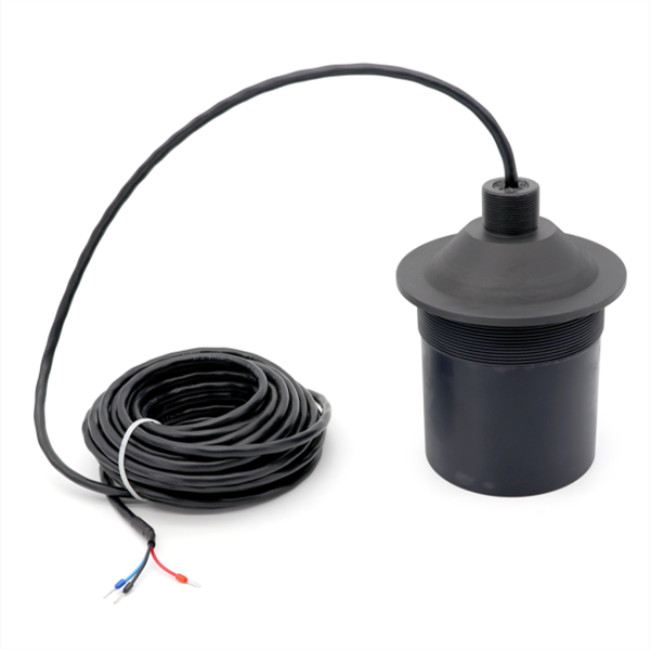

21 kHz Ultraschallpegelwandler für Flüssigkeitsspiegelsensoren
Artikel | Technische Parameter | Bild | |
Name | 21kHzUltraschall-WandlerC Typ（Split -Typ） |
| |
Modell | PHA-21-30D-F | ||
Frequenz | 21 kHz ± 1,5 kHz | ||
Erkennungsabstand | 1.0～30 m | ||
Minimum Parallele Lmpedanz | 700 Ω ± 20％ | ||
11000PF ± 20％@1kHz | |||
Empfindlichkeit | BelastungFahrspannung：560VPP，Distanz：0,6 m， Echoamplitude：1000mv | ||
Gipfel Stromspannung＜1500VPP | |||
-40～+80 ℃ | |||
≤3Kilos oder 0,3 MPa | |||
| (Strahlbreite)Half-Power-Winkel bei -3 dB: 11 ° ± 2， Spitzer Winkel:27 ° ± 4 | ||
Gehäuse Material | Es kann in einer schwachen Säure- oder Basenumgebung verwendet werden（Pom） | ||
Verwendungszweck | Ultraschall eben Messgerät,Überwachung,Crashdosiger, Sicherheit | ||
Der Hebebrübchen:M32 × 1,5，Unten mit Faden:G3 | |||
Schutzlevel | IP68 | ||
Gewicht | 1860g ± 5％ （（ Länge：10M) | ||
Verkabelungsanleitungen | getrennter Typ（Vier Draht） ：Rot:Wandler+、gelb： Wandler-、blau，Schwarz: Temperatursensor（MF58） ； ；
getrennter Typ（Drei-Draht） ：Rot:Wandler+、Blau: Temperatursensor+、Schwarz：Gemeinsame Linie－ ； ； | ||

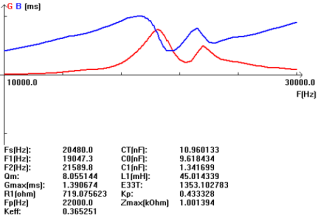

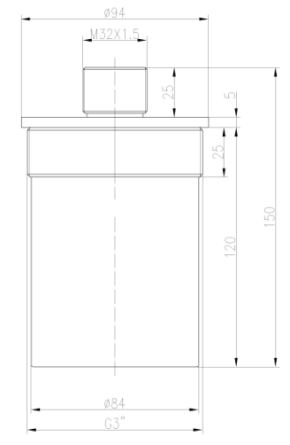

Zulassungskurve | Produktstrukturdiagramm | ||
|
| ||
Blockdiagramm von UltraschallEntfernungswandler :
Schematisches Diagramm des Temperatursensors:
Split -Typ Kabelanweisung:
Standarddraht beträgt 10 m, Signal wird gedämpft 6 dB für jeweils 50 m zunehmen von Draht.
1. Drei Kernanweisungen:
Rot: Wandler +
Blau: Temperatursensor +
Schwarz: öffentlich -
Vier Kernanweisungen:
Rot: Wandler +
Gelb: Wandler -
Blau, Schwarz: Temperatursensor +
FlüssigkeitsspiegelsensorenAnwendung:
Eine breite Palette von Level-Sensor-Messsystemen wird zur Bekämpfung der verschiedenen Parameter wie einer breiten Palette von Anwendungen, Anforderungen mit hoher Genauigkeit sowie Anforderungen und Verfahren zur Systeminstallation zur Verfügung gestellt. Messtechnologien werden in verschiedenen Versionen zur Verfügung gestellt, um einen weiten Bereich von Messanforderungen zu befriedigen oder eine bestimmte Anwendung zu beantworten.
