PHA-21-30D-FB
Piezohannas
PHA-21-30D-FB

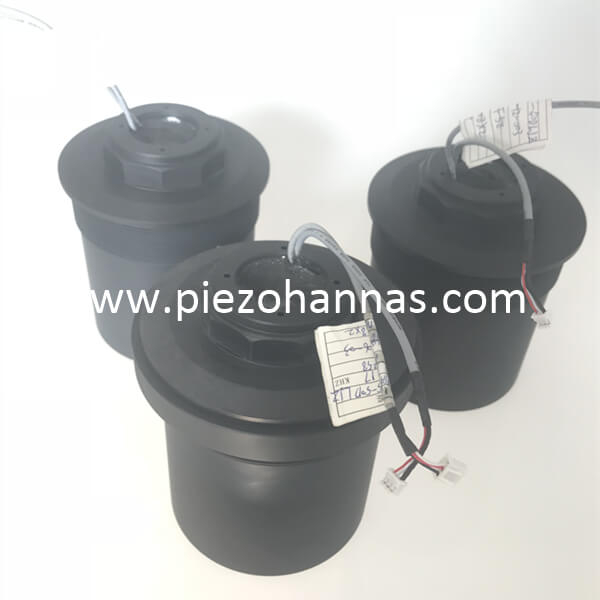

21 -kHz -Ultraschall -Range -Wandler Piezo -Wandler für Ultraschallspiegelsensor
Spezifikation:
Artikel | Technische Parameter | Bild | |
Name | 21kHzExplosionnachweisenTyp uLtrasonischer Wandler |
| |
Modell | PHA-21-30D-FB | ||
Frequenz | 21 kHz ± 5% | ||
Erkennungsabstand | 1.0～30 m | ||
Minimale parallele Lmpedanz | 700 Ω ± 20％ | ||
11000PF ± 20％@1kHz | |||
Empfindlichkeit | Lastantriebsspannung：560VPP，Entfernung: 0,6 m、Echoamplitude: 1100mV | ||
Gipfel Stromspannung＜1500VPP | |||
-40～+80 ℃ | |||
≤ 3 kilos oder 0,3 MPa | |||
(Strahlbreite) Halbleistungstrahlbreite bei -3 dB: 11 ° ± 10%， Scharfen Winkel: 27 ° ± 10% | |||
Wohnmaterial | Pom | ||
Verwendungszweck | Ultraschallebene, Überwachung, Anti -Kollision, Sicherheit | ||
Schutzlevel | IP68 | ||
Gewicht | 1400 g ± 5％ | ||
Verkabelungsanleitungen | Integrierte Grenzfläche (3Pin, 2,54 mm Klemme): Rot positiv, weiß negativ, schwarzer Schilddraht; Grenzfläche (3Pin, 2,0 mm Klemme): Weiß und Schwarz für Temperatursensordraht (MF58); | ||
Zulassungskurve | Produktstrukturdiagramm | ||
|  | ||
Messung von Ultraschallebene Anwendung :
Die Messung der Ultraschallebene mit Pro-Sensoren bietet eine kontinuierliche, nicht kontakte und wartungsfreie Messung von Flüssigkeiten, Pasten, Schlitten und pudrigen bis groben Schüttgütern. Die Messung wird durch Dielektrizitätskonstante, Dichte oder Luftfeuchtigkeit und durch Aufbau aufgrund der selbstverschlusslichen Wirkung der Sensoren nicht beeinflusst. Schauen Sie sich die breite Palette an Prosonic -Geräten für die Messung von Ultraschallebene an und klicken Sie auf die Schaltfläche unten.Die Ultraschallmethode ist eine nachgewiesene und kostengünstige Lösung für die Messung von Flüssigkeiten und Schüttgütern. Instrumente sind als kompakte oder separate Versionen erhältlich. Dieses Messprinzip ist durch einfache Planung und Montage, schnelle und sichere Inbetriebnahme, eine lange Lebensdauer und reduzierte Wartungskosten gekennzeichnet. Typische Anwendungen umfassen abrasive und aggressive Medien auch unter rauen Umgebungsbedingungen.
