PHW-50/200-NA
Piezohannas
PHW-50/200-NA
200 kHz-50 kHz Dualfrequenz Unterwasser-Ultraschallwandler für Ultraschallflussmeter
Technische Parameter:
Artikel | Technische Parameter | Bild | |
Name | 200kHz-50kHz Doppelfrequenz uWater -Ranging -Wandler |
| |
Modell | PHW-50/200-NA | ||
Frequenz | 200 kHz ±5%/50 khz±5% | ||
Erkennungsabstand | 200 kHz 0,6～120 m 50 kHz 3～500 m | ||
Minimum Parallele Lmpedanz | 600 under ± 20％ | ||
4300PF ± 20％@1kHz | |||
Empfindlichkeit | Fahrspannung：600VPP、Distanz:0.8m、 Echoamplitude：15 v（200kHz） | ||
Gipfel Stromspannung＜1500VPP | |||
-40～+80 ℃ | |||
≤ 10Kilos oder 1mpa | |||
| (Strahlbreite) Halbkraftstrahlbreite@-3db：7,5 ° ±10%， Spitzer Winkel: 17,5 ° ±10%（200kHz） (Strahlbreite) Halbkraftstrahlbreite@-3db：27 ° ±10%， Spitzer Winkel: 68 ° ±10%（50 kHz） | ||
Gehäuse Material | Pom | ||
Verwendungszweck | Ultraschallflussmeter，U -Boot -Reichweite Finder | ||

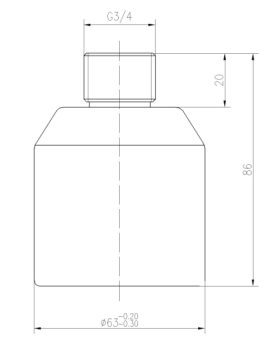

Siehe die Produktstrukturzeichnung | |||
Schutzlevel | IP68 | ||
Gewicht | 750 g ± 5％ （（LEngles：10 m） | ||
Verkabelungsanleitungen | (dritte Linie): Rot: Wandler +, Blau: Temperatursensor +, Schwarz: public -; | ||
Zulassungskurve | Produktstrukturdiagramm | ||
|
| ||
Blockdiagramm des Ultraschallwandlers :
Schematisches Diagramm des Temperatursensors (Modell: MF58_502F3470):
Kabelbefehl integrierter Typ:
1. Verdrahtanweisungen des Wandlers: Schnittstelle (3Pin, 2,54 mm Klemme)
Rot: Wandler +
Weiß: Wandler -
Schwarz: Abschirmung
2. Kennbare Anweisung des Temperatursensors: Grenzfläche (3 Pin, 2,0 mm Klemme)
Rot und Schwarz sind Temperatursensorverdrahtung
Splitstyp: Standard -10 -m -Kabel, mit jedem weiteren 50 m Kabel, die Signalschwächung beträgt 6 dB
Drei-Kern-Verkabelungsanweisungen:
Rot: Wandler +
Blau: Temperatursensor +
Schwarz: öffentlich-
Vier-Kern-Verkabelungsanweisungen:
Rot: Wandler +
Gelb: Wandler-
Blau, Schwarz: Temperatursensor
