PHA-200-01A
Piezohannas
PHA-200-01A

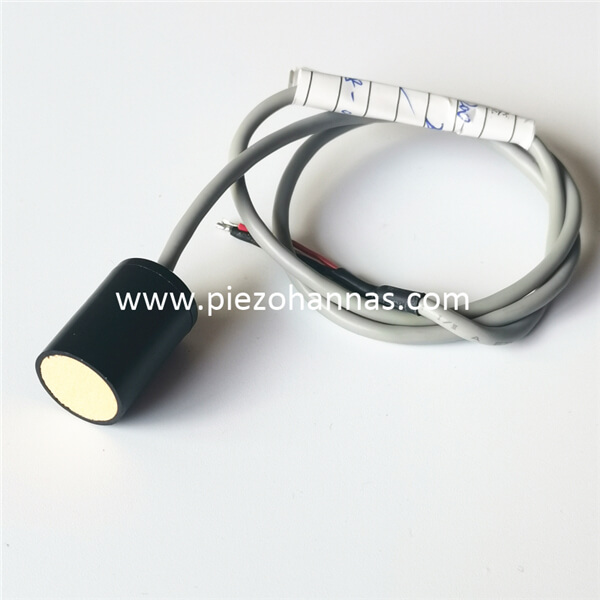

200 -kHz -Ultraschallwandler Wind -Vane -Wandler für meteorologische Sensoren
Spezifikation:
Artikel | Technische Parameter | Bild | |
Name | 200kHz Wandler | | |
Modell | PHA-200-01A | ||
Frequenz | 200 kHz ± 5% | ||
Erkennungsabstand | 0.10～1,5 m | ||
Minimum Parallele Lmpedanz | 1005 Ω ± 20％ | ||
Kapazität | 730PF ± 20％@1kHz | ||
Empfindlichkeit | Fahrspannung：850 VPP，Distanz: 0,3 m， Echoamplitude：40mv | ||
Betriebs Stromspannung | Gipfel Spannung ＜ 1000 VPP | ||
Betriebs Temperatur | -40～+80 ℃ | ||
Druck | ≤ 3 kilos oder 0,3 MPa | ||
Winkel | (Beamwidth)Halbleistungstrahlbreite bei -3 dB: 8 ° ± 2 ， Scharfen Winkel: 17 ° ± 4 | ||
Gehäuse Material | Pom | ||
Verwendungszweck | Ultraschallanemometer -Sensor Ultraschall eben Messgerät,Überwachung, | ||
Installation Abmessungen | GRÖSSE:14*20 | ||
Schutzlevel | IP68 | ||
Gewicht | 9g ± 5％ （（ Länge：25 cm） | ||
Verkabelungsanleitungen | Integrierte Schnittstelle: Rot+， Weiß- ， Schwarz: abgeschirmter Draht （ Temperatursensor ist optional）
| ||
Zulassungskurve | Produktstrukturdiagramm | ||
| | ||
Bewerbung für Meteorologische Instrumente:
Wetterstationen verwendeten üblicherweise Anemometer, da sie die Windgeschwindigkeit und die Richtung effizient erkennen. Die 2D -Anemometer können nur die horizontale Komponente der Windgeschwindigkeit und -richtung messen, während 3D -Anemometer die vertikale Windkomponente des Windes messen können. APTART VON WIND -Geschwindigkeit und -richtung können Ultraschallanemometer auch die Temperatur messen, da die Geschwindigkeit der ultrasonischen Schallwellen wellen wird durch Variationen der Temperatur beeinflusst, während die Unabhängigkeit von Druckänderungen aufrechterhalten wird. Die Temperatur wird berechnet, indem die Geschwindigkeitsschwankungen des Ultraschallschalls gemessen werden. Das Ultraschallanemometer ist im Vergleich zum Cup -Anemometer und des Vane -Anemometers langlebiger, da es keine beweglichen Teile hat und mit Ultraschallwellen arbeitet.

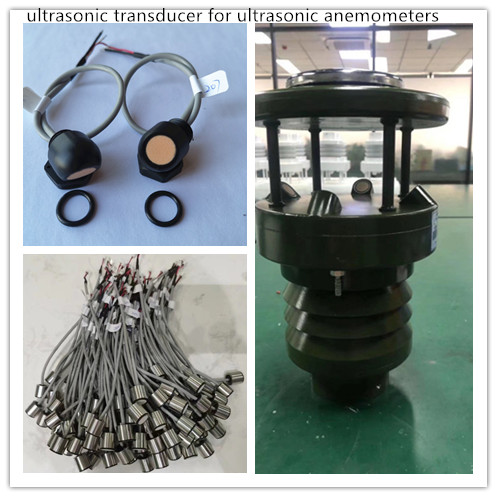

AnwendungBildvon meteorologischen Instrumenten:
