PHA-200-01J
Piezohannas
PHA-200-01J

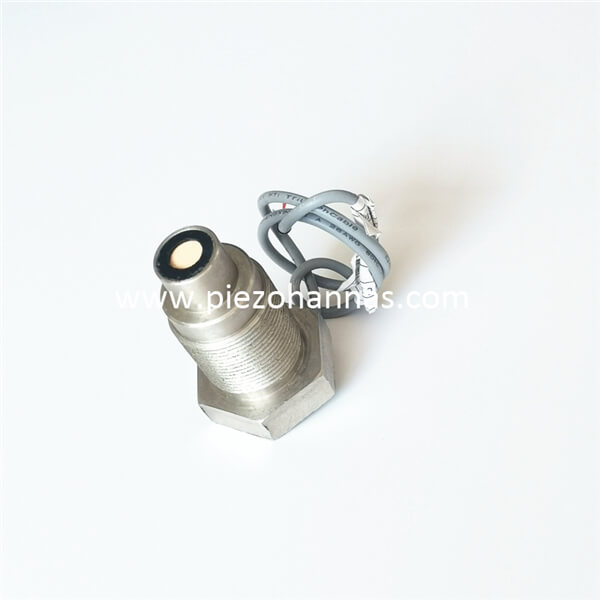

200 kHz Edelstahl -Ultraschallwandler für Ultraschallspiegelmessgeräte
Technische Parameter:
Artikel | Technische Parameter | Bild | |
Name | 200kHz Ultraschallwandler |
| |
Modell | PHA-200-01J | ||
Frequenz | 200 kHz ±5% | ||
Erkennungsabstand | 0.10～1,5 m | ||
Minimum Parallele Lmpedanz | 550 Ω ± 20％ | ||
530PF ± 20％@1kHz | |||
Empfindlichkeit | Fahrspannung：800VPP，Distanz:0,3 m， Echoamplitude：30mv | ||
Gipfel Stromspannung＜1000VPP | |||
-40～+80 ℃ | |||
≤ 8 kilos oder 0,8 MPa | |||
| (Strahlbreite) Halbleistungstrahlbreite bei -3 dB: 6 ° ±10%， Scharfen Winkel: 15 ° ±10% | ||
Gehäuse Material | rostfreier Stahl | ||
Verwendungszweck | Ultraschallstufe, Überwachung, Anti -Kollision | ||
Größe | Faden：M27*1,5 | ||
Schutzlevel | IP68 | ||
Gewicht | 195g ± 5％ （（Länge：20 cm） | ||
Verkabelungsanweisung | Integrierte Schnittstelle：Rot+，Weiß-，Schwarz: Schützer Draht （ Temperatursensor ist optional） | ||
Zulassungskurve | Produktstrukturdiagramm | ||
|
| ||
Blockendiagramm des Ultraschallabstandswandlers :
Schematisches Diagramm des Temperatursensors (Modell: MF58_502F3470):
Kabelbefehl integrierter Typ:
1. Verdrahtanweisungen des Wandlers: Schnittstelle (3Pin, 2,54 mm Klemme)
Rot: Wandler +
Weiß: Wandler -
Schwarz: Abschirmung
2. Kennbare Anweisung des Temperatursensors: Grenzfläche (3 Pin, 2,0 mm Klemme)
Rot und Schwarz sind Temperatursensorverdrahtung
Splitstyp: Standard -10 -m -Kabel, mit jedem weiteren 50 m Kabel, die Signalschwächung beträgt 6 dB
Drei-Kern-Verkabelungsanweisungen:
Rot: Wandler +
Blau: Temperatursensor +
Schwarz: öffentlich-
Vier-Kern-Verkabelungsanweisungen:
Rot: Wandler +
Gelb: Wandler-
Blau, Schwarz: Temperatursensor
Bewerbung für Messung von Ultraschallebene
Ultraschallpegel -Sender, der Berechnungen durchführt, um den Abstand der Wellenreise in ein Maß für das Niveau im Tank umzuwandeln. Der Zeitraffer zwischen dem Schallburst und dem Erhalt des Rücklaufs ist direkt proportional zum Abstand zwischen dem Wandler und dem Material im Gefäß. Das Medium ist normalerweise Luft über der Oberfläche des Materials, aber es könnte eine Decke von anderen Gasen oder Dämpfen sein. Das Instrument misst die Zeit, dass die Bursts bis zur reflektierenden Oberfläche hinunterfliegen und zurückkehren. Diese Zeit ist proportional zum Abstand vom Wandler zur Oberfläche und kann verwendet werden, um den Flüssigkeitsniveau im Tank zu bestimmen. Dieses grundlegende Prinzip liegt im Herzen der Ultraschallmessungstechnologie und wird in der Gleichung dargestellt: Entfernung = (Geschwindigkeit der Schall x -Zeit)/2.
