PHW-50/200-NC
Piezohannas
PHW-50/200-NC

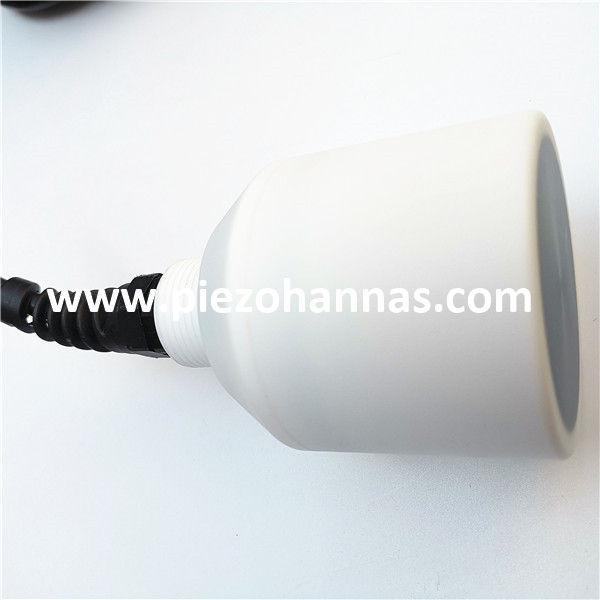

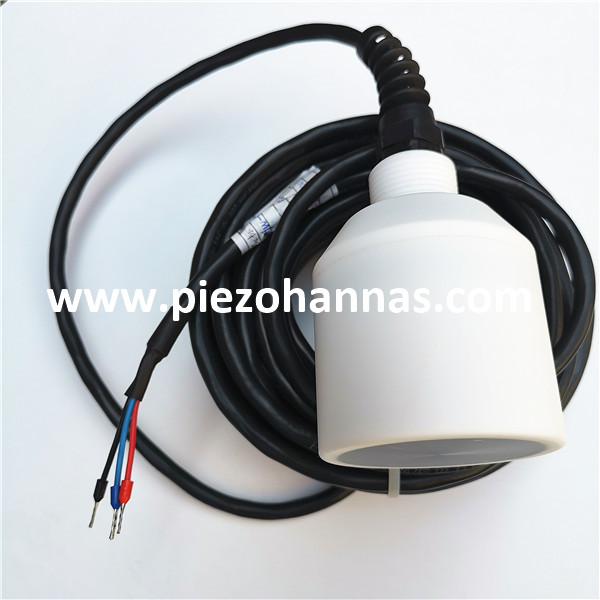

200 kHz 50 kHz Dualfrequenz-Anti-Korrosion-Ultraschallwandler für Ultraschallflussmeter
Technische Parameter:
Artikel | Technische Parameter | Bild | |
Name | Doppelfrequenz Anti-Korrosion-Ultraschallwandler |
| |
Modell | PHW-50/200-NC | ||
Frequenz | 200 kHz ± 5%/50 kHz ± 5% | ||
Erkennungsabstand | 200 kHz 0,6～120 m 50 kHz 3～500 m | ||
Minimum Parallele Lmpedanz | 600 under ± 20％ | ||
4300PF ± 20％@1kHz | |||
Empfindlichkeit | Fahrspannung：600VPP、Entfernung: 0,8 m、 Echoamplitude：15 v（200kHz） | ||
Gipfel Stromspannung＜600VPP | |||
-40～+80 ℃ | |||
≤ 10 kilos oder 1mpa | |||
| (Strahlbreite) Halbkraftstrahlbreite@-3 dB: 7,5 ° ± 10%， Scharfen Winkel: 17,5 ° ± 10%（200kHz） (Strahlbreite) Halbkraftstrahlbreite@-3db：27 ° ± 10%， Scharfen Winkel: 68 ° ± 10%（50 kHz） | ||
Gehäuse Material | Ptef | ||
Verwendungszweck | Ultraschallflussmeter，U -Boot -Reichweite Finder | ||
Siehe die Produktstrukturzeichnung | |||
Schutzlevel | IP68 | ||
Gewicht | 900 g ± 5％ （（Länge：10 m） | ||
Verkabelungsanleitungen | (dritte Linie): Rot: Wandler +, Blau: Temperatursensor +, Schwarz: public -; | ||

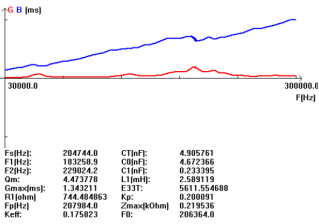

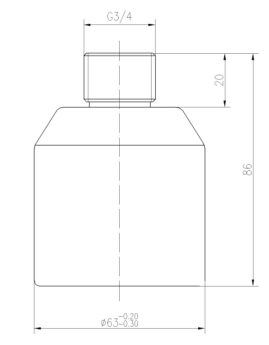

Zulassungskurve | Produktstrukturdiagramm | ||
|
| ||
Blockdiagramm des Ultraschallwandlers :
Schematisches Diagramm des Temperatursensors (Modell: MF58_502F3470):
Kabelbefehl integrierter Typ:
1. Verdrahtanweisungen des Wandlers: Schnittstelle (3Pin, 2,54 mm Klemme)
Rot: Wandler +
Weiß: Wandler -
Schwarz: Abschirmung
2. Kennbare Anweisung des Temperatursensors: Grenzfläche (3 Pin, 2,0 mm Klemme)
Rot und Schwarz sind Temperatursensorverdrahtung
Splitstyp: Standard -10 -m -Kabel, mit jedem weiteren 50 m Kabel, die Signalschwächung beträgt 6 dB
Drei-Kern-Verkabelungsanweisungen:
Rot: Wandler +
Blau: Temperatursensor +
Schwarz: öffentlich-
Vier-Kern-Verkabelungsanweisungen:
Rot: Wandler +
Gelb: Wandler-
Blau, Schwarz: Temperatursensor
Anwendung von Ultraschalldurchflussmesser:
Ultraschalldurchflussmesser haben viele Anwendungen, vom Prozessfluss bis zum Sorgerechtsfluss. Es ist auch eine übliche Praxis, a zu verwenden Ultraschalldurchflussmessgerät Um andere Durchflussmesser oder zur vorübergehenden Messung zu überprüfen. Der Artikel erklärt, was Sie über die Grundlagen der Ultraschallströmungsmessung und seiner Anwendungen wissen müssen. Es gibt zwei Arten von Ultraschalldurchflussmesser: Doppler- und Transitzeit -Ultraschalldurchflussmesser. Aber zuerst erfahren wir mehr über das Arbeitsprinzip. Dann können wir eingehende Variationen und typische Verwendungen durchlaufen. Später werden wir die Vor- und Nachteile hervorheben und Beispiele für Marken auf dem Markt geben.
