PHW-200-800
Piezohannas
PHW-200-800
200 kHz Unterwasser -Ultraschallwandler für die Tiefenmessung
Technische Parameter:
Artikel | Technische Parameter | Bild | |
Name | 500 kHz Unterwasser -Ultraschallwandler |
| |
Modell | PHW-200-800 | ||
Frequenz | 500KHz ±5% | ||
Minimale parallele Lmpedanz | 30Ω ± 20％ | ||
3200PF ± 20％@1kHz | |||
Empfindlichkeit | dRauchenvOltage: 200 Vpp、Distanz:0.65m、Echoamplitude:fünfzehnV | ||
Gipfel Stromspannung＜600VPP | |||
-40～+80 ℃ | |||
≤ 10Kilos oder 1mpa | |||
(Strahlbreite) Halbleistungstrahlbreite bei -3db:5° ±10%， Spitzer Winkel 11.7° ±10% | |||
Wohnmaterial | Abs | ||
Verwendungszweck | U -Boot -Reichweite Finder | ||
Weitere Informationen finden Sie unter Produktstrukturzeichnung | |||
Schutzlevel | IP68 | ||
Gewicht | 80g ± 5％ （（Kabellänge：1.5m） | ||
Verkabelungsanleitungen | Rot: Wandler +, Schwarz: gemeinsames Ende; Blau: MF58 Temperaturerfassungspol; | ||

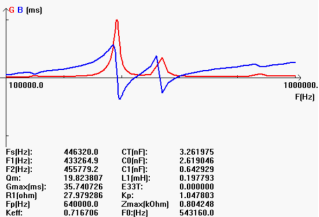

Zulassungskurve | Produktstrukturdiagramm | ||
|
| ||
Blockdiagramm des Ultraschallwandlers :
Schematisches Diagramm des Temperatursensors (Modell: MF58_502F3470):
Kabelbefehl integrierter Typ:
1. Verdrahtanweisungen des Wandlers: Schnittstelle (3Pin, 2,54 mm Klemme)
Rot: Wandler +
Weiß: Wandler -
Schwarz: Abschirmung
2. Kennbare Anweisung des Temperatursensors: Grenzfläche (3 Pin, 2,0 mm Klemme)
Rot und Schwarz sind Temperatursensorverdrahtung
Splitstyp: Standard -10 -m -Kabel, mit jedem weiteren 50 m Kabel, die Signalschwächung beträgt 6 dB
Drei-Kern-Verkabelungsanweisungen:
Rot: Wandler +
Blau: Temperatursensor +
Schwarz: öffentlich-
Vier-Kern-Verkabelungsanweisungen:
Rot: Wandler +
Gelb: Wandler-
Blau, Schwarz: Temperatursensor
