Produktkategorie

2-kHz-Unterwasser-Ultraschallwandler für Ultraschallantrieb der Fische

Anwendung: Ultraschall fahren den Fisch

Verfügbarkeitsstatus:

Menge:



erkundigen In den Einkaufswagen

Modell:
PHW-700Hz-1000A
Produktmarke:
Piezohannas
Produktcode:
PHW-700Hz-1000A

Produktbeschreibung

650 kHz piezoelektrischer Ultraschallwandler für Ultraschallflussmeter

Technische Parameter:

Artikel	Technische Parameter		Bild
Name	2kHzUnterwasser Ultraschall- Wandler
Modell	PHW-700Hz-1000A
Frequenz	2kHz ±5%
Minimale parallele Lmpedanz	1800Ω ± 20％
Kapazität	37200PF ± 20％@1kHz
Empfindlichkeit	24V Sinusförmiger Antrieb、Distanz：0.05m、 Empfangen und Senden,Amplitude erhalten：100 MV
Betriebs Stromspannung	Gipfel Stromspannung＜300VPP
Betriebs Temperatur	-40～+80 ℃
Druck	≤ 10Kilos oder 1mpa
Wohnmaterial	rostfreier Stahl
Verwendungszweck	UltraschallFühren Sie den Fisch
Installation Abmessungen	Weitere Informationen finden Sie unter Produktstrukturzeichnung
Schutzlevel	IP68
Gewicht	3800g ± 5％（（Kabellänge：2m）
Verkabelungsanleitungen	Rot: Wandler +, Schwarz: Wandler -

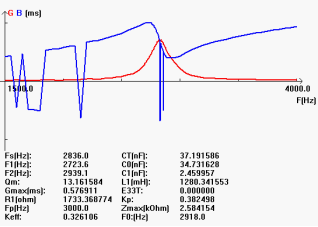

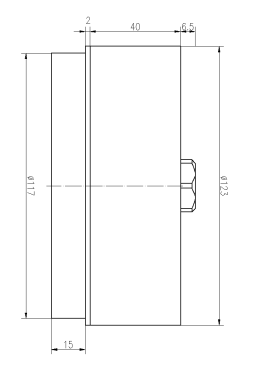

Zulassungskurve		Produktstrukturdiagramm

Blockdiagramm des Ultraschallwandlers :

0RYJG8D (6_Q9XM%86PDG

Schematisches Diagramm des Temperatursensors (Modell: MF58_502F3470):

O3`1PA5YR5%Z5'DQ1R
Kabelbefehl integrierter Typ:

1. Verdrahtanweisungen des Wandlers: Schnittstelle (3Pin, 2,54 mm Klemme)
Rot: Wandler +
Weiß: Wandler -
Schwarz: Abschirmung

2. Kennbare Anweisung des Temperatursensors: Grenzfläche (3 Pin, 2,0 mm Klemme)

Rot und Schwarz sind Temperatursensorverdrahtung

Splitstyp: Standard -10 -m -Kabel, mit jedem weiteren 50 m Kabel, die Signalschwächung beträgt 6 dB

Drei-Kern-Verkabelungsanweisungen:

Rot: Wandler +
Blau: Temperatursensor +
Schwarz: öffentlich-

Vier-Kern-Verkabelungsanweisungen:

Rot: Wandler +
Gelb: Wandler-
Blau, Schwarz: Temperatursensor

Ultraschallantrieb der Fischwandler Unterwasser -Ultraschallwandler 2kHz Ultraschallwandler Wandler für Ultraschallantrieb den Fisch Ultraschall -Wandler -Tiefenmessung 650 kHz Multibeam -Ultraschallwandler 650 kHz Ultraschallflusssensor Ultraschallwandler aus Edelstahl 650 kHz piezoelektrischer Ultraschallwandler
