PHW-2M-03A
Piezohannas

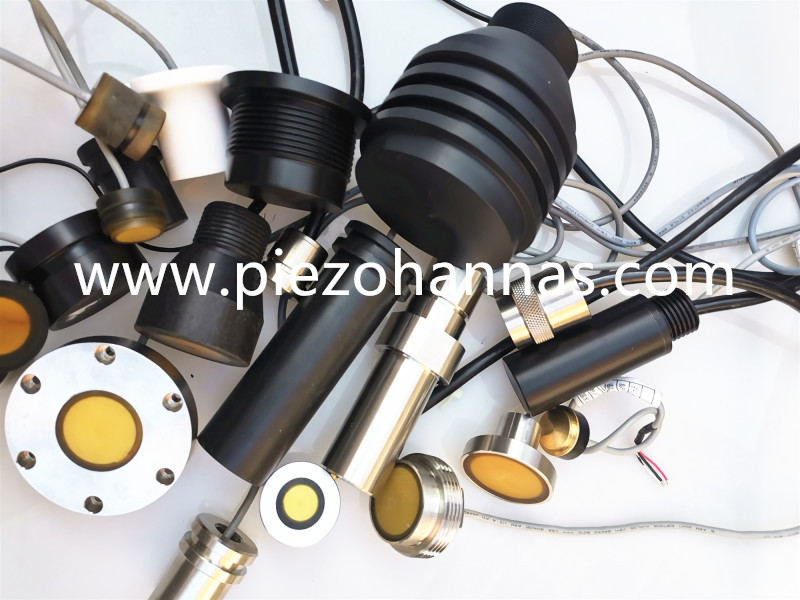

PHW-2M-03A
2 MHz Unterwasser -Ultraschalldurchflussmesser für die Durchflussmessung
Technische Parameter:
Artikel | Technische Parameter | Bild | |
Name | 2 MHz Unterwasser -Ultraschallwandler |
| |
Modell | PHW-2M-03a | ||
Frequenz | 2MHz ±5% | ||
Erkennungsabstand | 0.05～3m | ||
Minimale parallele Lmpedanz | 12Ω ± 20％ | ||
3800PF ± 20％@1kHz | |||
Empfindlichkeit | dRauchenvOltage:24 v、Distanz:0.3m、Echoamplitude:500 mv | ||
Gipfel Stromspannung＜150VPP | |||
-40～+80 ℃ | |||
≤ 10Kilos oder 1mpa | |||
(Strahlbreite) Halbkraftstrahlbreite@-3db:2.2° ±10%， Spitzer Winkel:5.1° ±10% | |||
Wohnmaterial | Pom | ||
Verwendungszweck | Ultraschallflussmeter | ||
Weitere Informationen finden Sie unter Produktstrukturzeichnung | |||
Schutzlevel | IP68 | ||
Gewicht | 540g ± 5％ （（Kabellänge：10 m） | ||
Verkabelungsanleitungen | Rot (oder blau): Wandler +, Schwarz: Wandler -, Gelb: Abschirmdraht; ( Temperatursensores ist optional) | ||
Zulassungskurve | Produktstrukturdiagramm | ||
|
| ||
Blockdiagramm des Ultraschallwandlers :
Schematisches Diagramm des Temperatursensors (Modell: MF58_502F3470):
Kabelbefehl integrierter Typ:
1. Verdrahtanweisungen des Wandlers: Schnittstelle (3Pin, 2,54 mm Klemme)
Rot: Wandler +
Weiß: Wandler -
Schwarz: Abschirmung
2. Kennbare Anweisung des Temperatursensors: Grenzfläche (3 Pin, 2,0 mm Klemme)
Rot und Schwarz sind Temperatursensorverdrahtung
Splitstyp: Standard -10 -m -Kabel, mit jedem weiteren 50 m Kabel, die Signalschwächung beträgt 6 dB
Drei-Kern-Verkabelungsanweisungen:
Rot: Wandler +
Blau: Temperatursensor +
Schwarz: öffentlich-
Vier-Kern-Verkabelungsanweisungen:
Rot: Wandler +
Gelb: Wandler-
Blau, Schwarz: Temperatursensor
Ultraschallflussanwendung:
Der Messgerät berechnet die volumetrische Durchflussrate im Rohr mit dieser Flüssigkeitsgeschwindigkeit. Zusätzlich, Die Messung kann aus der volumetrischen Durchflussrate und der Temperaturdifferenz zwischen den heißen und kalten Beinen abgeleitet werden. Klemme-On-Ultraschallmesser können Wasser von außerhalb des Rohrs messen, indem Schallpulse durch die Rohrwände geschossen werden, wodurch die Flexibilität bei Anwendungen aufgetreten ist und sie für Wasserflussmessungen in großen Rohren geeignet sind.Ltrasonische Wasserströmungsmeter messen die Geschwindigkeit des Fluids, die durch das Rohr mit Ultraschall gelangen, um den volumetrischen Strömung zu messen. In einem Ultraschallflüssigkeitsströmungsmesser der Transitzeit wird ein Ultraschallsignal in Richtung des fließenden Flüssigkeit stromabwärts übertragen, und dann wird ein anderes Signal gegen das fließende Flüssigkeit stromaufwärts übertragen. In seiner grundlegendsten Form wird die Zeit, in der der Schallimpuls stromabwärts reise, mit der Zeit verglichen, in der der Impuls stromaufwärts reist. Unter Verwendung dieser Differentialzeit wird die Geschwindigkeit der folgenden Flüssigkeit berechnet.
