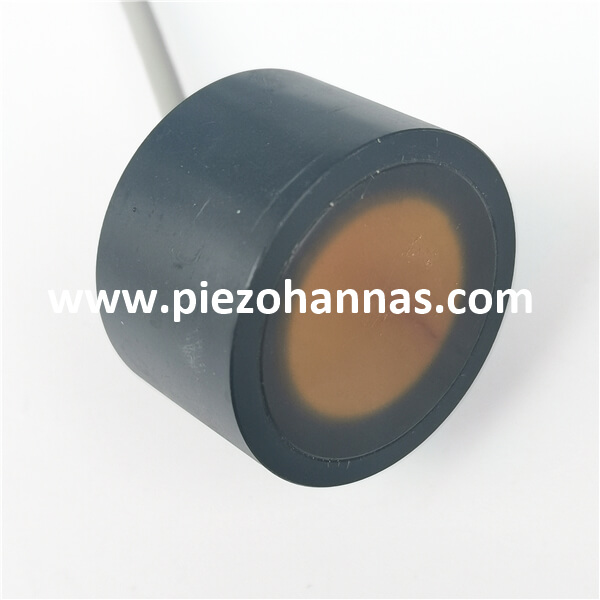

2 MHz Unterwasser -Ultraschallflussmesser -Wandlermessung für Ultraschallwasserflussmeter
Technische Parameter:
Artikel | Technische Parameter | Bild | |
Name | 2MHz Unterwasser -Ultraschallwandler |
| |
Modell | PHW-2M-01G | ||
Frequenz | 2 MHz ±5% | ||
Erkennungsabstand | 0.03～2m | ||
Mindestparallel lmpedance | Ω ± 20％ | ||
Kapazität | PF ± 20％@1kHz | ||
Empfindlichkeit | |||
Betriebs Stromspannung | Gipfel Stromspannung＜150VPP | ||
Betriebs Temperature | -40～+80 ℃ | ||
Druck | ≤ 10Kilos oder 1mpa | ||
Winkel | (Strahlbreite) Halbkraftstrahl Breite@-3db: 1,8 ° ±10%， Spitzer Winkel:4,2 ° ±10% | ||
Wohnmaterial | Pom | ||
Verwendungszweck | Ultraschallflussmeter, Unterwasser -Entfernungsmesser | ||
Schutzlevel | IP68 | ||
Gewicht | |||
Verkabelungsanleitungen | Rot: Wandler +, weiß: Wandler -, Schwarz: abgeschirmter Draht; ( Temperatursensores ist optional) | ||
Zulassungskurve | Produktstrukturdiagramm | ||
| |||
Blockdiagramm des Ultraschallwandlers :
Schematisches Diagramm des Temperatursensors (Modell: MF58_502F3470):
Kabelbefehl integrierter Typ:
1. Verdrahtanweisungen des Wandlers: Schnittstelle (3Pin, 2,54 mm Klemme)
Rot: Wandler +
Weiß: Wandler -
Schwarz: Abschirmung
2. Kennbare Anweisung des Temperatursensors: Grenzfläche (3 Pin, 2,0 mm Klemme)
Rot und Schwarz sind Temperatursensorverdrahtung
Splitstyp: Standard -10 -m -Kabel, mit jedem weiteren 50 m Kabel, die Signalschwächung beträgt 6 dB
Drei-Kern-Verkabelungsanweisungen:
Rot: Wandler +
Blau: Temperatursensor +
Schwarz: öffentlich-
Vier-Kern-Verkabelungsanweisungen:
Rot: Wandler +
Gelb: Wandler-
Blau, Schwarz: Temperatursensor
Ultraschallflussanwendung:
Ein Wasserströmungsmesser ist ein Instrument, das die durch ein Rohr geleitete Wassermenge messen kann. Für die Auswahl stehen mehrere Technologien zur Auswahl von Wasserströmungsmesser erhältlich, abhängig von den Wassermessanwendungen, Haushaltsbedingungen und Wartungsanforderungen. Jeder dieser Wasserflussmesser-Typen verfügt über ein einzigartiges Betriebsprinzip, die allgemeinen Eigentümerkosten und spezifische Anwendungsleistungen.
