PHA-15-50D-F
Piezohannas
PHA-15-50D-F
Genauer Fernstrecken -Ultraschallsensor 50m Entfernungsmesswandler
Artikel | Technische Parameter | Bild | |
Name | 15 kHz Ultraschallwandler（Teilt Typen） |
| |
Modell | PHA-15-50D-F | ||
Frequenz | 16 kHz ± 5% | ||
Erkennungsabstand | 1.8～50 m | ||
Minimum Parallele Lmpedanz | 790 Ω ± 20％ | ||
12700PF ± 20％@1kHz | |||
Empfindlichkeit | Fahrspannung：520 VPP，Distanz：0,6 m， Echoamplitude：1200mv | ||
Gipfel Stromspannung＜1500VPP | |||
-40～+80 ℃ | |||
≤ 3 kilos oder 0,3 MPa | |||
| (Strahlbreite)Halbkraftstrahlbreite @-3db：13 ° ± 2； Spitzer Winkel:30 ° ± 4； | ||
Gehäuse Material | Pom | ||
Verwendungszweck | Ultraschallbereichsfinder | ||
Der Hebedwinde: M32 × 1,5，Unten mit Faden ： M108 × 2 | |||
Schutzlevel | IP68 | ||
Gewicht | 2400 g ± 5％ （（Länge：10m） | ||
Verkabelungsanleitungen | getrennter Typ（Vier Draht） ：Rot:Wandler+、Weiß: Wandler-、 Blau ， Schwarz: Temperatursensor（MF58） ； ； getrennter Typ（Drei-Draht） ：Rot:Wandler+、Blau: Temperatursensor+、Schwarz:Gemeinsame Linie－ ； ； | ||

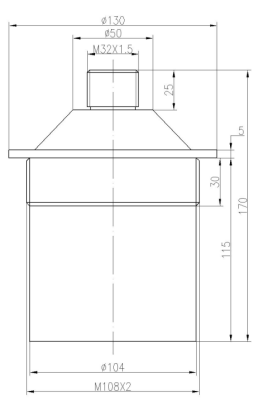

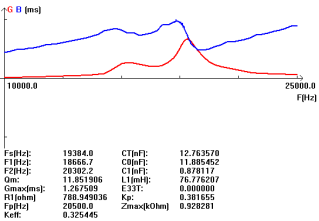

Zulassungskurve | Produktstrukturdiagramm | ||
|
| ||
Ultraschallwandler für Ultraschallsensoren. Wird zur Entfernungsmessung, zur Überwachung der Ebene, zur Anwesenheitserkennung, zum Laufenden, zur Proximitätserfassung und vielen anderen automatisierten, industriellen und wissenschaftlichen Anwendungen verwendet.
Blockendiagramm des Ultraschallabstandswandlers :
Schematisches Diagramm des Temperatursensors:
Getrennter Typtyp Kabelanweisung:
Standarddraht beträgt 10 m, Signal wird gedämpft 6 dB für jeweils 50 m zunehmen von Draht.
1. Drei Kernanweisungen:
Rot: Wandler +
Blau: Temperatursensor +
Schwarz: öffentlich -
2. Viertes Kernverdrahtungsanweisungen:
Rot: Wandler +
Gelb: Wandler -
Blau, Schwarz: Temperatursensor +
