PH14F145
Piezohannas
PH14F145
 Ultraschall -Abstandswandler |  Wandlerabstandssensorschaltung |  Ultraschallabstandserkennungssensor |
Einführung:
Der Ultraschallsensor von PH14F145 hat die Funktionen von Sender und Empfänger. Es handelt sich um einen Langstreckentyp, der im Allgemeinen für Ultraschallbereichsfinder, Ultraschallsensor für nichtkontakte Erkennungsobjekte, Ultraschalldistanzsensor, Ultraschall-Sensor auf Flüssigkeitsebene usw. verwendet werden kann. Wenn Sie Fragen zu anderen Anwendungen haben, kontaktieren Sie uns bitte für Details.
Technische Parameter:
Modell | PH14F145 |
Center Resonant Frequenz (KHz) | 14 kHz ± 2,0 kHz |
Bandbreite | 1,5 kHz |
Erkennungsabstand | 1,0 ~ 45 m |
Tote Winkel | <1,0m |
Startwinkelstrahl (-6 dB Vollwinkel) | 15 ± 2 ° |
Empfindlich | -55db min |
Elektrostatische Kapazität | 8000PF ± 20% |
Minimale parallele Impedanz | 280 Ω ± 30% |
Maximale Arbeitsspannung (Impuls - 2% Dienstzyklus) | 4000 VP-P |
Betriebstemperatur | -20 ~ 70 ℃ |
Lagertemperatur | -40 ~ 85 ℃ |
Schutzlevel | IP65 |
Größe (Durchmesser * Höhe, mm) | φ140x235 |
Installation | Mit Schraube befestigt |
Fallmaterial | PVC |
Kabellänge | 3 m (kann angepasst werden) |
Gewicht | 2,5 kg |
Foto:

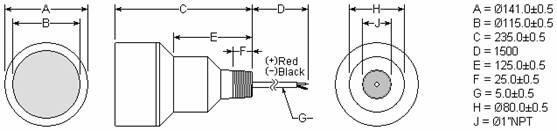

Umrissdimension:
![V] Zx6`k7nhs7el%5 {C@_8E.png](http://imrorwxhnknplq5p-static.leadongcdn.com/cloud/iqBqnKjlRikSkrrqpkin/V-ZX6-K7NH.png "V]ZX6`K7NHS7EL%5{C@_8E.png")
![Y (t56] jjr6`1yz6sa {b (xZW.png](http://imrorwxhnknplq5p-static.leadongcdn.com/cloud/ipBqnKjlRikSkrrqmkin/Y-T56-JJR6.png "Y(T56]JJR6`1YZ6SA{B(XZW.png")
Testkreis:
![2momczm] m) lwg] e%4i6q38v.png](http://imrorwxhnknplq5p-static.leadongcdn.com/cloud/iiBqnKjlRikSkrrqilin/2MOMCZM-M-.png "2MOMCZM]M)LWG]E%4I6Q38V.png")
FeUltraschallsensoren:
1.Small Größe und leichtes Gewicht
2. Hohe Empfindlichkeit und hoher Schalldruck
3. Low Power -Verbrauch
4. Hochzuverlässige Zuverlässigkeit
Charakteristisch:
1. bejahen Siegel (PVC Outer Abdeckung)
2.Konvenience Thread Rate (G1 \")
Anwendung:
1. Positionort
2. Messung
3. Traffic -Messung
4.Verblutung Hindernisse
