PHW-110-E
Piezohannas
PHW-110-E

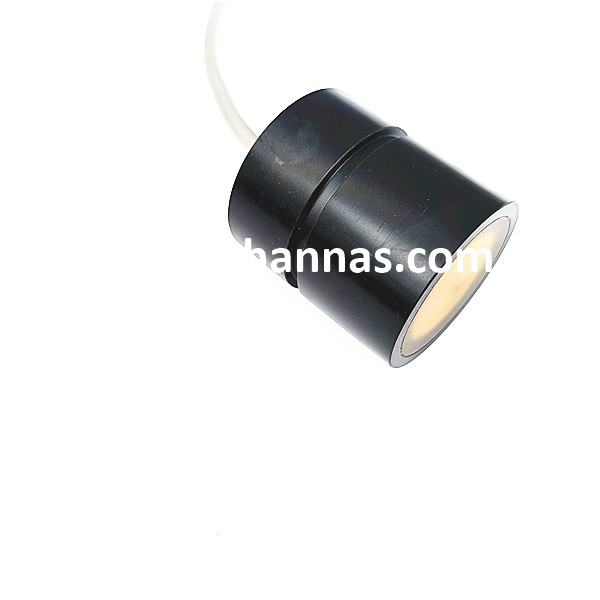

110 kHz Unterwasser -Ultraschallwandlermessung für Ultraschallflussmeter
1. Technische Parameter:
Artikel | Technische Parameter | Bild | |
Name | 110 kHz Unterwasser -Ultraschall Wandler |
| |
Modell | PHW-110-e | ||
Frequenz | 110 kHz ±5% | ||
Erkennungsabstand | 0.6～40 m | ||
Minimum Parallele Lmpedanz | 600 under ± 20％ | ||
9000PF ± 20％@1kHz | |||
Empfindlichkeit
| Fahrspannung：500VPP、Distanz：0,6 m、 Echoamplitude：2.1 V | ||
Gipfel Stromspannung＜ 300 VPP | |||
-40～+80 ℃ | |||
≤3kilos oder 0,3 MPa | |||
(Strahlbreite) Halbleistungstrahlbreite bei -3 dB: 27 ° ± 2 ， Scharfen Winkel: 67 ° ± 5 | |||
Gehäuse Material
| Pom | ||
Verwendungszweck | Ultraschallflussmeter ， U -U -U -U -U -Boot -Reichweite Finder | ||
| Siehe die Produktstrukturzeichnung | ||
Schutzlevel | IP68 | ||
Gewicht | 87g ±5 ％ （Länge: 1m） | ||
Verkabelungsanleitungen | Rot+， weiß- ， schwarz: abgeschirmtes Draht ； (ohne Temperatursensor standardmäßig） | ||

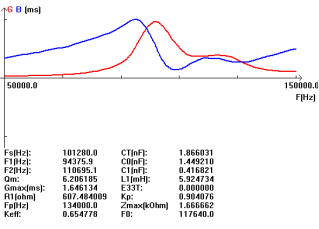

Zulassungskurve | Produktstrukturdiagramm | ||
|
| ||
2. Temperatursensorschema -Diagramm des Wandlers, Testkreisschemasdiagramms
