PHW-110-50A
Piezohannas
PHW-110-50A

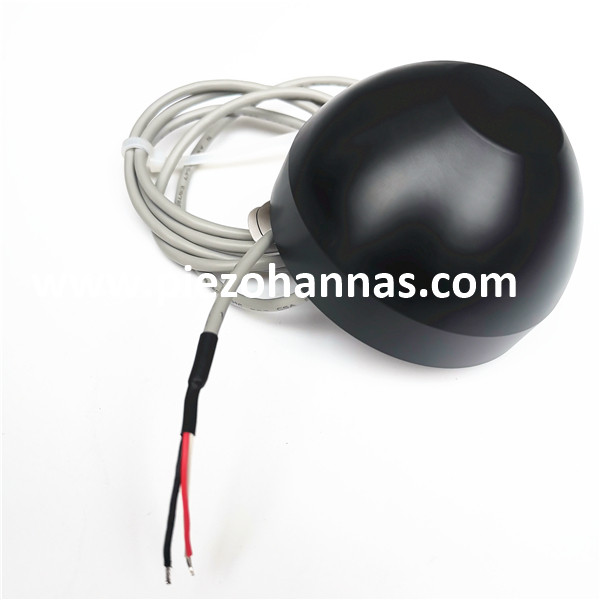

110 kHz Ultraschallfischfinderwandler für Ultraschallfischfinder
Technische Parameter:
Artikel | Technische Parameter | Bild | |
Name | 110 kHz Fischfinder Wandler |
| |
Modell | PHW-110-50A | ||
Frequenz | 110 kHz ± 5% | ||
Erkennungsabstand | 0.3～100 m | ||
Minimale parallele Lmpedanz | 470 Ω ± 20％ | ||
1700pf ± 20％@1kHz | |||
Empfindlichkeit | Keine Lastantriebsspannung：300 VPP 、 Entfernung：0,65 m、 Echoamplitude：800 MV | ||
Gipfel Stromspannung＜750 VPP | |||
-40～+80 ℃ | |||
≤ 10 kilos oder 1mpa | |||
(Strahlbreite) Halbkraftstrahlbreite @-3 dB: 40 ° ± 10%， Scharfen Winkel: 107 ° ± 10% | |||
Wohnmaterial | Pom | ||
Verwendungszweck | Unterwasserfischfinder Wandler | ||
Überprüfen Sie das Produktstrukturdiagramm unten | |||
Schutzlevel | IP68 | ||
Gewicht | 32g ± 5％ （（Länge: 10 cm） | ||
Verkabelungsanleitungen | Schwarz: Schützer Draht， （（ Temperatursensor es ist optional) | ||

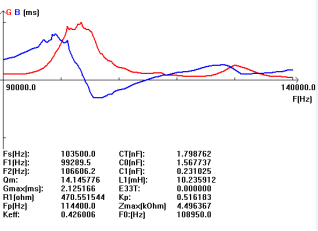

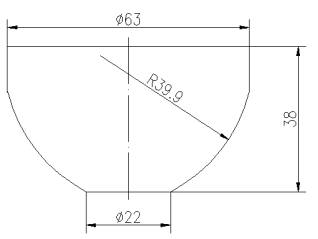

Zulassungskurve | Produktstrukturdiagramm | ||
|
| ||
Blockdiagramm des Ultraschallwandlers :
Schematisches Diagramm des Temperatursensors (Modell: MF58_502F3470):
Kabelbefehl integrierter Typ:
1. Verdrahtanweisungen des Wandlers: Schnittstelle (3Pin, 2,54 mm Klemme)
Rot: Wandler +
Weiß: Wandler -
Schwarz: Abschirmung
2. Kennbare Anweisung des Temperatursensors: Grenzfläche (3 Pin, 2,0 mm Klemme)
Rot und Schwarz sind Temperatursensorverdrahtung
Splitstyp: Standard -10 -m -Kabel, mit jedem weiteren 50 m Kabel, die Signalschwächung beträgt 6 dB
Drei-Kern-Verkabelungsanweisungen:
Rot: Wandler +
Blau: Temperatursensor +
Schwarz: öffentlich-
Vier-Kern-Verkabelungsanweisungen:
Rot: Wandler +
Gelb: Wandler-
Blau, Schwarz: Temperatursensor
Fischfinder Ultraschall -Sonarsensor
Ein Fischfinder besteht aus zwei Teilen: Haupteinheit (mit einem Bildschirm) und Wandler. Die Haupteinheit sollte sich dort befinden, wo sie leicht in der Kabine oder im Steuerhaus usw. zugreifen kann Bitte beachten Sie, dass die Leistung eines Fischfinders weitgehend davon abhängt, ob der Wandler ordnungsgemäß auf dem Boden des Bootes montiert ist. Ein unsachgemäß montierter Wandler kann zu einem Versagen bei der Erfassung reflektierter Wellen oder anderer schwerwiegender Mängel führen. Um diese Probleme zu vermeiden, sollten Sie sich mit einem technischen Händler darüber wenden, wie der Wandler vor der tatsächlichen Installation ordnungsgemäß installiert wird.
