PHW-110-01EC
Piezohannas
PHW-110-01EC
110 -MHz -Eingefügtertyp Ultraschalldurchflussmesser für Ultraschallflussmeter
Technische Parameter:
Artikel | Technische Parameter | Bild | |
Name | 110MHz Einfügunged Unterwasser -Ultraschall Wandler |
| |
Modell | PHW-110-01eC | ||
Frequenz | 110kHz ±5% | ||
Erkennungsabstand | 0.6～10m | ||
Minimale parallele Lmpedanz | 350Ω ± 20％ | ||
2500PF ± 20％@1kHz | |||
Empfindlichkeit | dRauchenvOltage:24V、Distanz:0.3m、Echoamplitude:：1,0 V | ||
Gipfel Stromspannung＜300VPP | |||
-40～+80 ℃ | |||
≤ 10Kilos oder 1mpa | |||
Wohnmaterial | Pom | ||
Verwendungszweck | Ultraschallflussmeter，U -Boot -Reichweite Finder | ||
Weitere Informationen finden Sie unter Produktstrukturzeichnung | |||
Schutzlevel | IP68 | ||
Gewicht | 55g ± 5％ （（Kabellänge：2m） | ||
Verkabelungsanleitungen | Rot (oder blau): Wandler +, Schwarz: Wandler -, Gelb: Abschirmdraht; (Temperatursensores ist optional) | ||

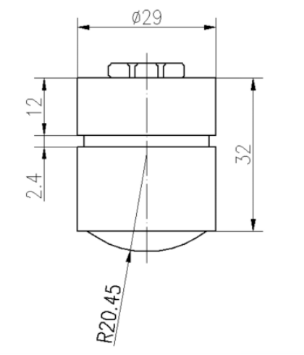

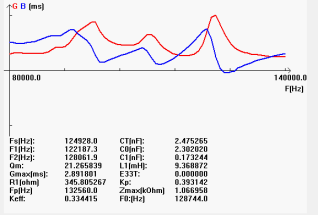

Zulassungskurve | Produktstrukturdiagramm | ||
|
| ||
Blockdiagramm des Ultraschallwandlers :
Schematisches Diagramm des Temperatursensors (Modell: MF58_502F3470):
Kabelbefehl integrierter Typ:
1. Verdrahtanweisungen des Wandlers: Schnittstelle (3Pin, 2,54 mm Klemme)
Rot: Wandler +
Weiß: Wandler -
Schwarz: Abschirmung
2. Kennbare Anweisung des Temperatursensors: Grenzfläche (3 Pin, 2,0 mm Klemme)
Rot und Schwarz sind Temperatursensorverdrahtung
Splitstyp: Standard -10 -m -Kabel, mit jedem weiteren 50 m Kabel, die Signalschwächung beträgt 6 dB
Drei-Kern-Verkabelungsanweisungen:
Rot: Wandler +
Blau: Temperatursensor +
Schwarz: öffentlich-
Vier-Kern-Verkabelungsanweisungen:
Rot: Wandler +
Gelb: Wandler-
Blau, Schwarz: Temperatursensor
