PHA-100-wo
Piezohannas
PHA-100-WO
100 kHz Ultraschallwandler für Ultraschalldurchflussmesser
Spezifikation:
Artikel | Technische Parameter | Bild | |

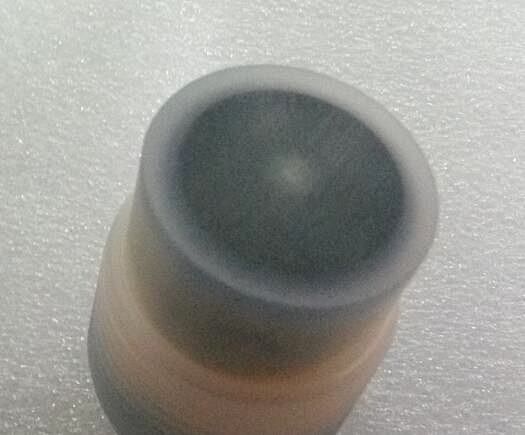

Name | 100 kHz Ultraschallwandler |
| |
Modell | PHA-100-wo | ||
Frequenz | 100 kHz ± 5% | ||
Erkennungsabstand | 0.15～2m | ||
Minimum Parallele Lmpedanz | 320 € ± 20％ | ||
760PF ± 20％@1kHz | |||
Empfindlichkeit | Mit Ladungsspannung：750 VPP，Distanz：0,3 m， Echoamplitude：180 mv | ||
Gipfel Stromspannung＜800 VPP | |||
-40～+80 ℃ | |||
≤ 3 kilos oder 0,3 MPa | |||
| (Strahlbreite) Halbkraftstrahlbreite @-3 dB: 7,2 ° ± 1， Scharfen Winkel: 7,0 ° ± 2 | ||
Gehäuse Material | PVDF | ||
Verwendungszweck | Entfernungsmessung | ||
IP68 | |||
Schutzlevel | 46 g ± 5％ （（Länge：10 cm） | ||
Verkabelungsanweisung | Schnittstelle：Rot:Wandler+，Weiß:Wandler-,, Schwarz: Schützer Draht， （（Temperatursensor ist optional） | ||
Zulassungskurve | Produktstrukturdiagramm | ||
|
| ||

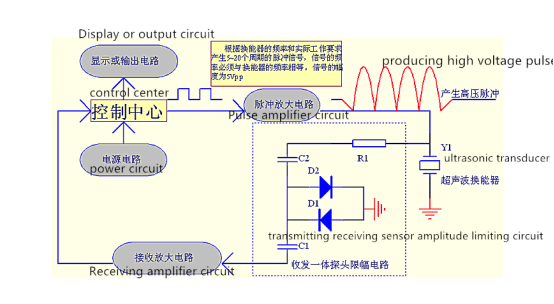

Blockdiagramm von Ultraschall Wandler :

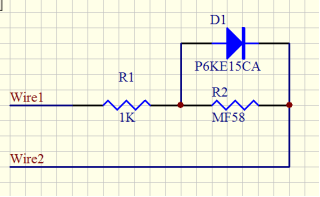

Schematisches Diagramm des Temperatursensors:
Integriert Geben Sie die Kabelanweisung ein:
1. Verdrahtanweisungen des Wandlers: Schnittstelle (3Pin, 2,54 mm Klemme)
Rot: Wandler +
Weiß: Wandler -
Schwarz: Abschirmung
2. Kennbare Anweisung des Temperatursensors: Grenzfläche (3 Pin, 2,0 mm Klemme)
Rot und Schwarz sind Temperatursensorverdrahtung
Ultraschallwasserströmungsmesser Anwendung:
Ultraschallwasserströmungsmessgeräte messen die Geschwindigkeit der Flüssigkeit, die durch das Rohr durch das Rohr geleitet wird, um den volumetrischen Strömung zu messen. In einem Ultraschallflüssigkeitsströmungsmesser der Transitzeit wird ein Ultraschallsignal in Richtung des fließenden Flüssigkeit stromabwärts übertragen, und dann wird ein anderes Signal gegen das fließende Flüssigkeit stromaufwärts übertragen. In seiner grundlegendsten Form wird die Zeit, in der der Schallimpuls stromabwärts reise, mit der Zeit verglichen, in der der Impuls stromaufwärts reist. Unter Verwendung dieser Differentialzeit wird die Geschwindigkeit der folgenden Flüssigkeit berechnet. Anschließend berechnet der Messgerät die volumetrische Durchflussrate im Rohr mit dieser Flüssigkeitsgeschwindigkeit. Darüber hinaus kann die BTU -Energiemessung aus der volumetrischen Durchflussrate und der Temperaturdifferenz zwischen den heißen und kalten Beinen abgeleitet werden. Klemme-On-Ultraschallmeter können Wasser von außerhalb des Rohrs messen, indem Schallpulse durch die Rohrwände geschossen werden, wodurch die Flexibilität bei Anwendungen aufgetreten ist und sie für Wasserflussmessungen in großen Rohren geeignet sind.
