Produktkategorie

1 MHz Unterwasser-Ultraschall-Durchflussmesser-Wandler für Ultraschall-Durchflussmesser

Anwendung: Ultraschallflussmeter ， U -Boot -Bereichs -Finder

Verfügbarkeitsstatus:

Menge:



erkundigen In den Einkaufswagen

Modell:
PHW-1M-01F
Produktmarke:
Piezohannas
Produktcode:
PHW-1M-01F

Produktbeschreibung

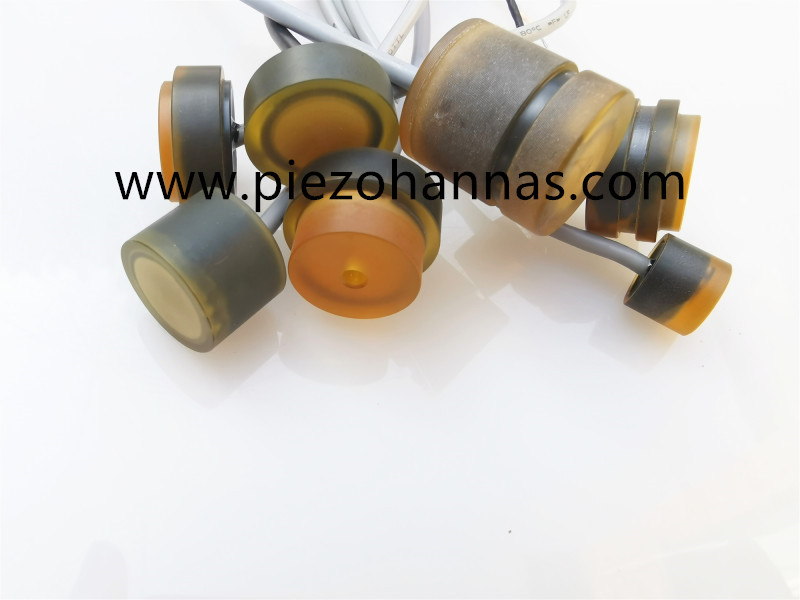

1 MHz Unterwasser -Ultraschallflussmesser -Wandler für Ultraschalldurchflussmeter

1 MHz Unterwasser -Ultraschallflussmesser -Wandler für Ultraschalldurchflussmeter

Technische Parameter:

Artikel	Technische Parameter		Bild
Name	1MHz Plug-In UnterwasserUltraschall- Wandler
Modell	PHW-1M-01F
Frequenz	1 MHz ± 5%
Erkennungsabstand	0,05 ～ 3 m
Minimum Parallele Lmpedanz	120 Ω ± 20%
Kapazität	1800PF ± 20 ％ @1kHz
Empfindlichkeit	Fahrspannung: 24 VPP 、 Abstand: 0,3 m 、 Echoamplitude: 600 mV
Betriebs Stromspannung	Gipfel Spannunge＜ 300 VPP
Betriebs Temperatur	-40 ～+80 ℃
Druck	≤3Kilos oder 0,3 MPa
Winkel	(Strahlbreite)Halbleistungstrahlbreite bei -3 dB: 5 ° ± 1 ， Scharfen Winkel: 12 ° ± 2
Gehäuse Material	Verbundwerkstoff
Verwendungszweck	Ultraschallflussmeter，U -Boot -Reichweite Finder
Installation Abmessungen	Siehe die Produktstrukturzeichnung
Schutzlevel	IP68
Gewicht	20g ± 5 ％（LEngles：1m）
Verkabelungsanleitungen	integratED -Typ：Rot+，Weiß-，Schwarz: Schützer Draht；（Temperatursensor ist optional）
Zulassungskurve		Produktstrukturdiagramm

3. Temperatursensorschema -Diagramm des Wandlers, Testkreisschemasdiagramms

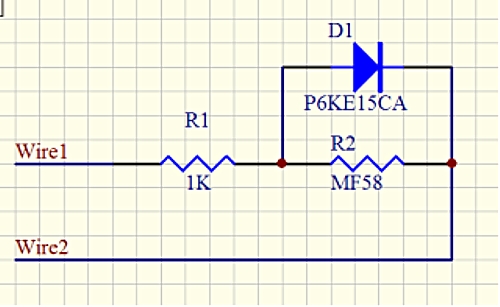

Schematisches Diagramm des Temperatursensors:

O3`1PA5YR5%Z5'DQ1R

Ultraschallflussmesserwandler Ultraschallwandler für Ultraschallflussmeter Unterwasser -Ultraschall -Fließmesserwandler Wandler für Ultraschallflussmeter 1 MHz Unterwasser -Ultraschallwandler 1 MHz Unterwasser -Ultraschallströmungswandler Ultraschallsensor für U -Boot -Reichweite Finder Ultraschallsonde für Ultraschallflussmeter Ultraschall 3M -Tiefenwandler Unterwasser Unterwasser -Ultraschallflusssensor
