PHW-1M-02
Piezohannas
PHW-1M-02
1MHz Unterwassertiefe Sounder -Sensor -Wandler zum Verkauf
1. Einführung
UNderwasser -SounderWandler Verwendet Ultraschallwellen zu Übertragungen Unterwasser und reflektiert, wenn sie messen ein gemessenes Objekt treffen. Es kann erkennen Abstand zwischen dem Sensor und dem gemessenen Objekt und dann Übertragung Zu Schiffen, Bojen, unter Wasser unbemannten Luftfahrzeugen usw. als Tiefenschallanlage kann es auch zur Messung der Unterwasserentfernung verwendet werden.
Das Produktschutzniveau erreicht das IP68 -Niveau und kann für eine lange Zeit unter Wasser getränkt werden 100 Meter ohne Schaden.(Beachten Sie, dass der Kabelleteil des Instruments nach der Verkabelung zuverlässig versiegelt werden muss, um Wasser zu vermeiden.)
2. das Prinzip der Messung
Die Ultraschallwelle wird von der Ultraschallsonde und abgelöst, und Überträgt sich durch das Wasser, wenn es auf das zu messende Ziel trifft, und kehrt dann nach dem Nachdenken durch das Wasser zurück, da der Zeitpunkt der Übertragung und Rezeption gemäß der Aussage bekannt ist. Formel, Zeit × Schallgeschwindigkeit ÷ 2 = der Abstand von der Startfläche zum gemessenen Ziel.
Berechnungsformel: D = C × T / 2
(Dividiert durch 2 liegt daran, dass die Schallwelle tatsächlich eine Roundreise von der Start bis zur Rezeption ist, D der Entfernung ist, C die Schallgeschwindigkeit und t ist die Zeit. die Schallgeschwindigkeit unter frisches Wasser Bei normaler Temperatur beträgt 1500 m/s.
1500 m / s × 0,01 Sek. = 15 m
15 Meter ÷ 2 = 7,50 Meter
Das heißt, der Abstand zwischen der emittierenden Oberfläche der Sonde und dem zu gemessenen Ziel beträgt 7,5 Meter.
3.technische Parameter:
Artikel | Technische Parameter |
Modell | PHW-1M-02 |
Frequenz | 1MHz |
Erkennungsabstand | 0.15～2m (anpassbar: Erkennung von 101 Metern bis 1000 Metern) |
Ausgangsmessung | der Abstand zwischen der emittierenden Oberfläche der Sonde und dem gemessenen Ziel |
Verbindung Methode | Standard ist threadlos, Zylinder
|
Versorgungsspannung | DC 24V |
Versorgungsstrom | 60 mA
|
Betriebs Temperatur | -10～+60 ℃ |
Leistung Verbrauch
| 24 V × 60 mA = 1,44W |
Ausgangssignal | RS485 MODBUS -Protokoll |
Anzeige | nein |
Kabellänge:
| 1 Meter
|
Kabelauslass | 4 |
Schutzlevel | IP68 |
Arbeiten Wassertiefe:
| ≤ 100 Meter (101 ~ 1000 Meter, es muss angepasst werden) |

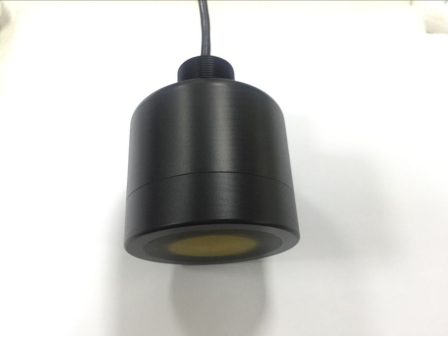

4. Bild:

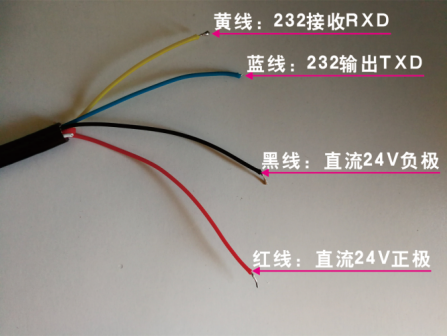

2. Verdrahtungsmethode
232 Kommunikationsverkabelungsmethode:
Stromversorgung: rote Linie: DC 24VDC +; Schwarze Linie: DC 24VDC -
232 Kommunikation: Blaue Linie: 232 Ausgabe TXD; Gelbe Linie: 232 Empfangen von RXD; schwarze Linie: 232 GND
RS232 Ausgabe, um die schwarze Linie zuverlässig zu erden;
Erdungsanforderungen: Bitte verbinden Sie den schwarzen Draht des negativen Pols der Stromversorgung am Boden.
