PHW-1M-01U
Piezohannas
PHW-1M-01U
1 MHz Ultraschallwandler für Doppler -Ultraschalldurchflussmeter
Technische Parameter:
Artikel | Technische Parameter | Bild | |
Name | 1MHz Ultraschallwandler |
| |
Modell | PHW-1m-01U | ||
Frequenz | 1MHz ±5% | ||
Erkennungsabstand | 0.05～3m | ||
Minimum Parallele Lmpedanz | 15Ω ± 20％ | ||
3000PF ± 20％@1kHz | |||
Empfindlichkeit | Fahrspannung：24 v、Distanz:0,3 m、 Echoamplitude：1000 mv | ||
Gipfel Stromspannung＜300VPP | |||
-40～+80 ℃ | |||
≤ 10Kilos oder 1mpa | |||
| (Strahlbreite) Halbkraftstrahlbreite@-3db:2.4° ±0.5， Spitzer Winkel:5.6° ±1 | ||
Gehäuse Material | Verbundwerkstoff | ||
Verwendungszweck | DopplerWirkungUltraschallflussmeter | ||

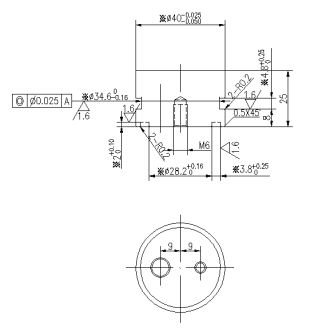

Siehe die Produktstrukturzeichnung | |||
Schutzlevel | IP68 | ||
Gewicht | g ± 5％ （（LEngles：m） | ||
Verkabelungsanleitungen | Weiß-，Schwarz-,, Schild Draht； （（Temperatursensores ist optional） | ||

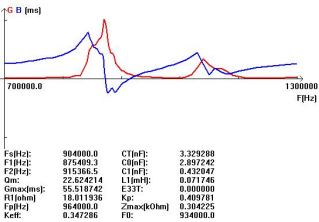

Zulassungskurve | Produktstrukturdiagramm | ||
|
| ||
Blockdiagramm des Ultraschallwandlers :
Schematisches Diagramm des Temperatursensors:
Split -Typ Kabelanweisung:
Standarddraht beträgt 10 m, Signal wird gedämpft 6 dB für jeweils 50 m zunehmen von Draht.
1. Drei Kernanweisungen:
Rot: Wandler +
Blau: Temperatursensor +
Schwarz: öffentlich -
Ultraschalldurchflussmesseranwendung:
Der Doppler -Effekt -Effekt -Ultraschalldurchflussmesser verwendet reflektierte Ultraschallschall, um die Flüssigkeitsgeschwindigkeit zu messen. Durch Messen der Frequenzverschiebung zwischen der Ultraschallfrequenzquelle, dem Empfänger und dem Fluidträger wird die relative Bewegung gemessen. Die resultierende Frequenzverschiebung wird als Doppler -Effekt bezeichnet.
