PH1000-01
Piezohannas
PH1000-01

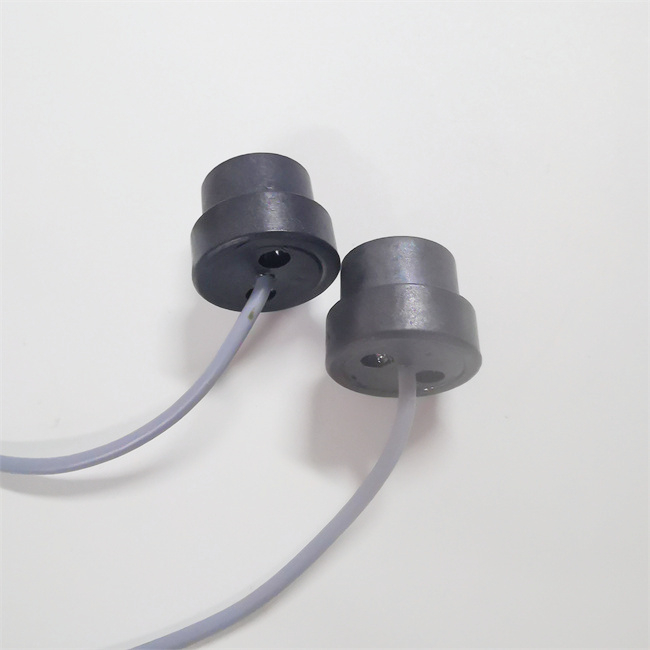

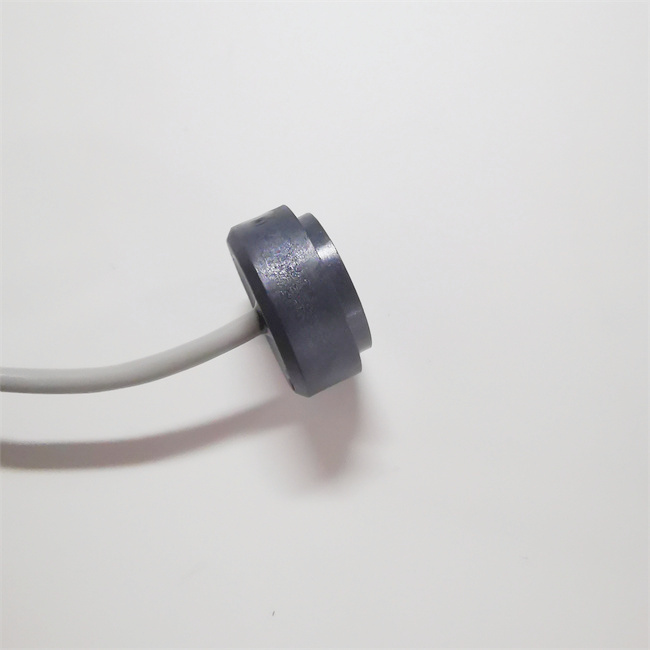

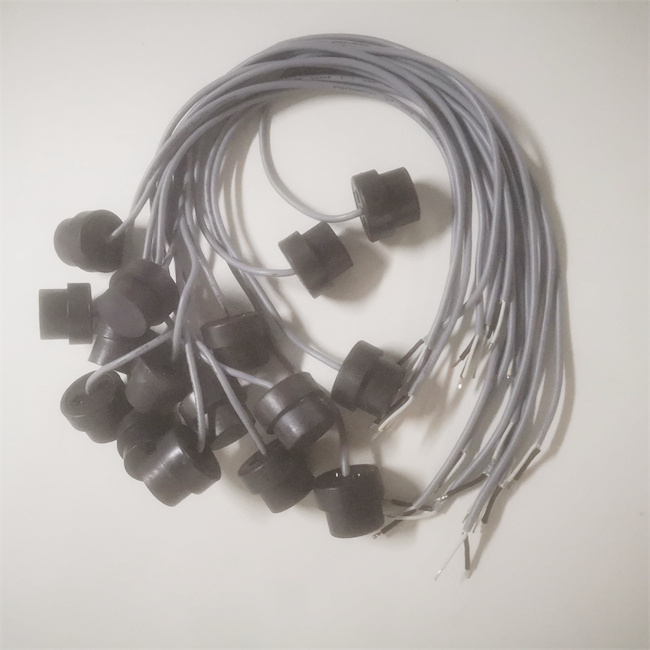

1 MHz Ultraschallströmungswandler für die Durchflussmessung
1.Der Hauptzweck:
Wird für die Wasserströmungsmessung verwendet
Genaue Messung mit Flüssigkeit in kurzen Strecken
2. Features:
Kleine Größe, einfach zu installieren
Hohe Empfindlichkeit, kleine Restvibration, Breitband, Testgenauigkeit
langes Arbeitsleben
3. Technische Parameter:
Name | Spezifikation | Artikel | Spezifikation |
Produktart | Ultraschallflussmesserwandler | WiderstandswertZ (Ω) | 200 Ω ± 30% |
Produktmodell | PH1000-01 | Maximale Fahrspannung | 300V |
Piezoelektrische KeramikFRequency f (khz) | 1,00 MHz ± 2% | Betriebstemperatur(℃) | 4 ~+50 ℃ |
Wandlerfrequenzf (khz) | 1,00 MHz ± 3% | Lagertemperatur(℃) | -30 ~+80 ℃ |
Bandbreite △ f（Unterwasser） | ± 10% | Wasserdichtungsnote | IP68 |
Restvibration des Wandlers | ˂ 30 μs | Schalenmaterial | Pps（Polyphenylensulfid） |
Gesamtempfindlichkeit(V) (0DB = 3VP-P 8Pulse L = 80 mm) |
> 200mv |
Kabelspezifikation |
Einzelschilddraht 40 cm |
Strahlwinkel °(-3db) | 6 ° | Korrosionsbeständigkeit | Schwache säure schwache alkali -resistent |
Elektrostatische Kapazität (PF) | 1200PF ± 20% | Gewicht(g) | 16g/PC |
Anmerkung | GrößevonDie Transducer -Struktur kann entsprechend den Benutzeranforderungen angepasst werden. | ||
4. Impedanzkurve:
5. Sensitivitätstest
