PHYW-1M-02M
Piezohannas
PHYW-1M-02M
1 MHz pizoelektrische Transducer -Ultraschallwandler -Tiefenmessung für 3M -Tiefe
Technische Parameter:
Artikel | Technische Parameter | Bild | |
Name | 1MHz Ultraschall tRansducer |
| |
Modell | PHYW-1M-02M
| ||
Frequenz | 1MHz ±5% | ||
Erkennungsabstand | 0.05～3m | ||
Minimale parallele Lmpedanz |
40Ω ± 20％
| ||
1450PF ± 20％@1kHz
| |||
Empfindlichkeit | Nein Fahrspannung：24V、 Distanz：0,3 m、 Echoamplitude：1000 V | ||
Gipfel Stromspannung＜300VPP | |||
-40～+80 ℃ | |||
≤3 Kilo oder0,3 MPa | |||
| (Strahlbreite) Halbkraftstrahlbreite @-3db:4.6° ± 10%， Spitzer Winkel:10.7° ±10% | ||
Wohnmaterial | PI | ||
Verwendungszweck |
Tiefenmessung ... | ||
Entsprechend Produktstrukturdiagramm | |||
Schutzlevel | IP68 | ||
Gewicht | 11g ± 5％ （（Länge：15 cm） | ||
Verkabelungsanleitungen | Weiß+，Schwarz-(Temperatursensor ist optional) | ||

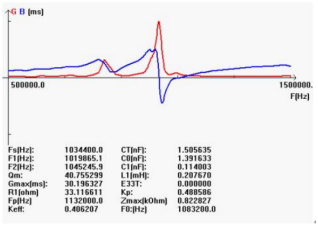

Zulassungskurve | Produktstrukturdiagramm | ||
|
| ||
Blockdiagramm des Ultraschallwandlers :
Schematisches Diagramm des Temperatursensors (Modell: MF58_502F3470):
Kabelbefehl integrierter Typ:
1. Verdrahtanweisungen des Wandlers: Schnittstelle (3Pin, 2,54 mm Klemme)
Rot: Wandler +
Weiß: Wandler -
Schwarz: Abschirmung
2. Kennbare Anweisung des Temperatursensors: Grenzfläche (3 Pin, 2,0 mm Klemme)
Rot und Schwarz sind Temperatursensorverdrahtung
Splitstyp: Standard -10 -m -Kabel, mit jedem weiteren 50 m Kabel, die Signalschwächung beträgt 6 dB
Drei-Kern-Verkabelungsanweisungen:
Rot: Wandler +
Blau: Temperatursensor +
Schwarz: öffentlich-
Vier-Kern-Verkabelungsanweisungen:
Rot: Wandler +
Gelb: Wandler-
Blau, Schwarz: Temperatursensor
