PHW-1M-W
Piezohannas
PHW-1M-W

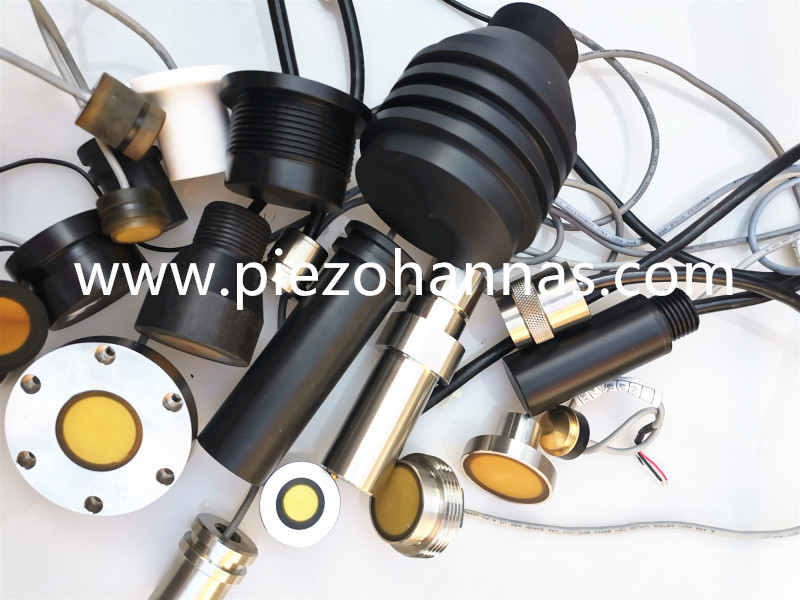

1 MHz Edelstahl -Ultraschallwandler für die Tiefenmessung
Technische Parameter:
Artikel | Technische Parameter | Bild | |
Name | 1 MHz Unterwasser -Ultraschallwandler |
| |
Modell | PHW-1m-w | ||
Frequenz | 1mHz ±5% | ||
Erkennungsabstand | 0.10～3,0 m | ||
Minimale parallele Lmpedanz | 15Ω ± 20％ | ||
2500PF ± 20％@1kHz | |||
Empfindlichkeit | dRauchenvOltage:24 v、Distanz:0.3m、Echoamplitude:2.0V | ||
Gipfel Stromspannung＜300VPP | |||
-10～+50 ℃ | |||
5MPA | |||
(Strahlbreite) Halbkraftstrahlbreite@-3db:3.0° ±10%， Spitzer Winkel 7.0° ±10% | |||
Wohnmaterial | 316 | ||
Verwendungszweck | U -Boot -Reichweite Finder | ||
Weitere Informationen finden Sie unter Produktstrukturzeichnung | |||
Schutzlevel | IP68 | ||
Gewicht | 270g ± 5％ （（Kabellänge：1m） | ||
Verkabelungsanleitungen | Rot: Wandler +, Schwarz: Wandler -; Gelb und Weiß: MF58 -Temperaturpolen; | ||
Zulassungskurve | Produktstrukturdiagramm | ||
|
| ||
Blockdiagramm des Ultraschallwandlers :
Schematisches Diagramm des Temperatursensors (Modell: MF58_502F3470):
Kabelbefehl integrierter Typ:
1. Verdrahtanweisungen des Wandlers: Schnittstelle (3Pin, 2,54 mm Klemme)
Rot: Wandler +
Weiß: Wandler -
Schwarz: Abschirmung
2. Kennbare Anweisung des Temperatursensors: Grenzfläche (3 Pin, 2,0 mm Klemme)
Rot und Schwarz sind Temperatursensorverdrahtung
Splitstyp: Standard -10 -m -Kabel, mit jedem weiteren 50 m Kabel, die Signalschwächung beträgt 6 dB
Drei-Kern-Verkabelungsanweisungen:
Rot: Wandler +
Blau: Temperatursensor +
Schwarz: öffentlich-
Vier-Kern-Verkabelungsanweisungen:
Rot: Wandler +
Gelb: Wandler-
Blau, Schwarz: Temperatursensor
