PH80233
Piezohannas
PH80233

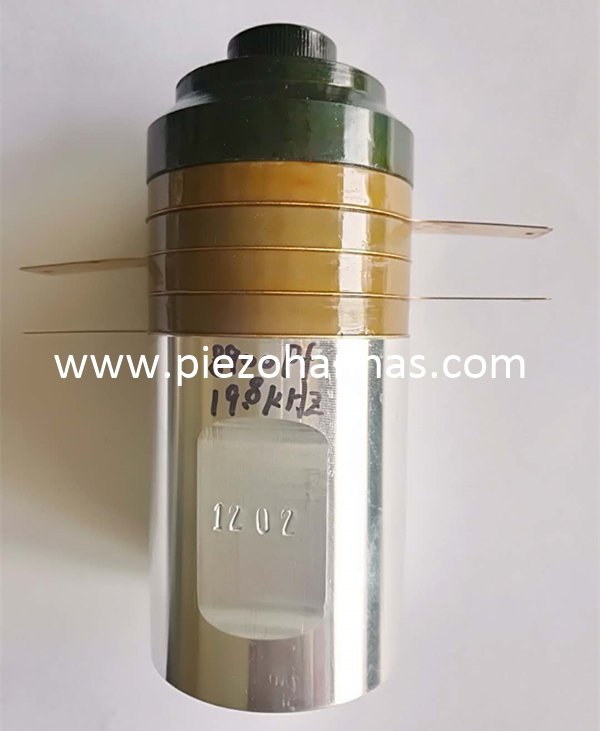

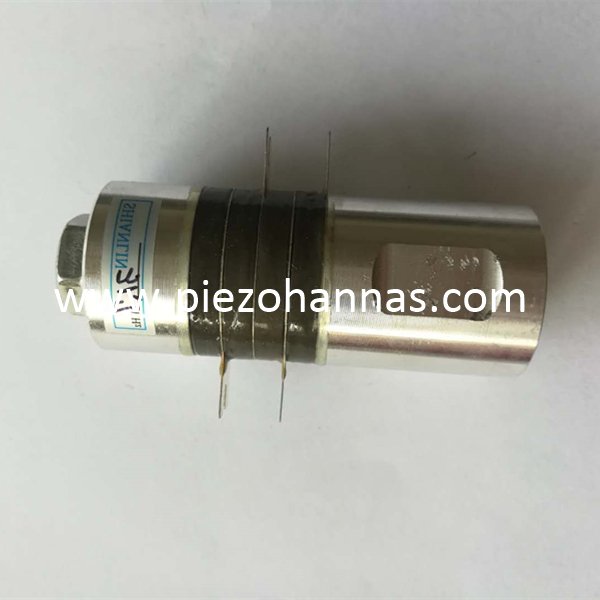

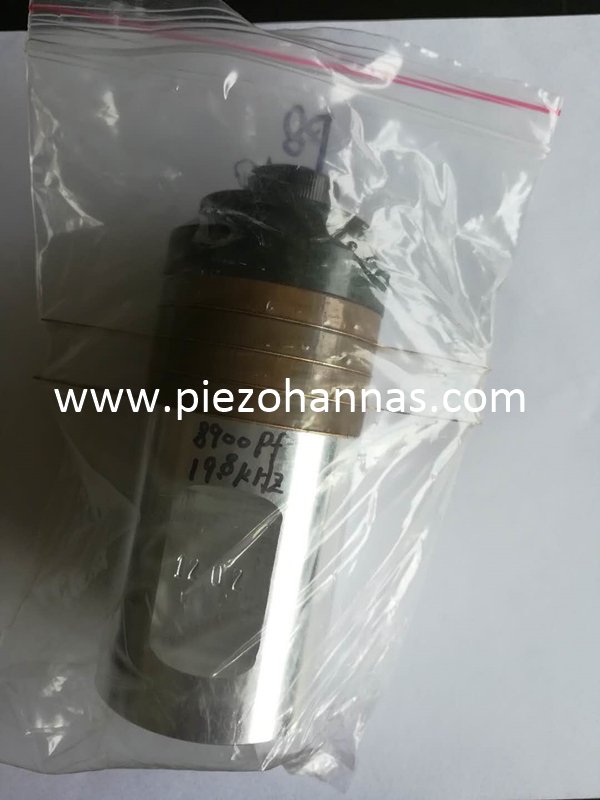

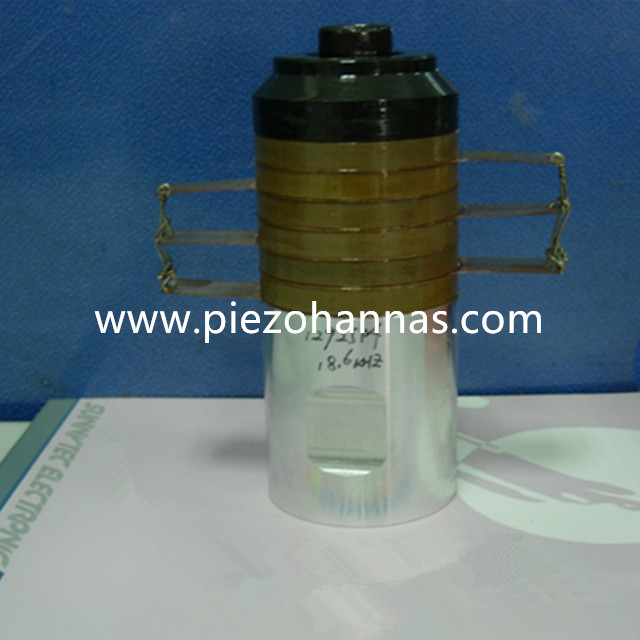

ULtrasonischer Schweißwandler Hersteller
Wuhan Piezohannas Tech.co Ltd ist ein Hersteller von piezoelektrischen Keramik, Ultraschallwandlern und einigen anderen Ultraschallabschlägen mit starker technologischer Kraft. Mit einem Qualitätsmanagementsystem und Forschungs- und Entwicklungssektor werden unsere Produkte in den meisten Anwendungen ausführbar eingesetzt.
 piezoelektrischer Keramikwandler |  piezoelektrischer Keramikwandler |  Ultraschallschweißwandler |
1.Spezifikationen:
Typgröße | LeistungPArameters | Unsdas Alter | ||
Andere Art | Gerade Fassentyp | Statische elektrische Kapazität( Pf) | 8000 | Ultraschallbindung |
QUantität des Chips | 4 | Resonanzfrequenz( KHz) | 14.90 | |
15.00 | ||||
SIze des Chips(mm) | Ø60× Ø30×10 | Breite khz | 1.30 | |
0.20 | ||||
Largdischer Durchmesser(mm) | Ø61 | Impedanz9Ω) | ≤10Ω | |
Ø80×233 | ≤15Ω | |||
Höhe (mm) | 151 | Impedanz isolieren（Ω） | ≥100 mΩ | |
Einbeziehen und in eine Stange verwandeln | ||||
Quellnippel | M20 × 1,5 | Leistung（W） | 2100 | |

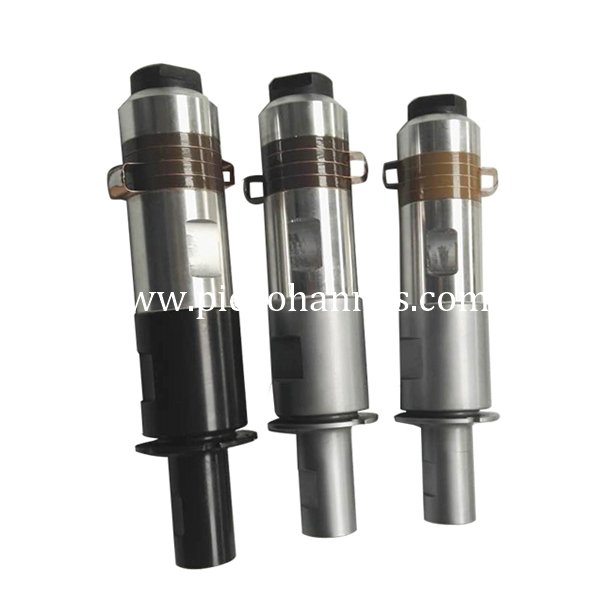

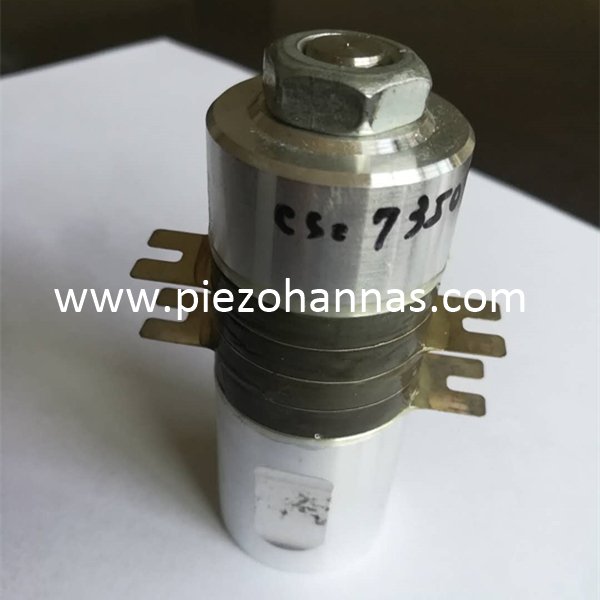

Hier sind einige reguläre Größen für piezoelektrische Keramikwandler zum Schweißen.
Typ | Dimension (mm) | Frequenz | Kapazität | Impedanz (ω) | Isolationswiderstand (Mω) | Leistung |
PH13111 | 13 *111 | 62 | 3600 | ≤ 20 | 2000 | 25 |
PH13111-1 | 13 *111 | 62 | 3000 | ≤ 20 | 2000 | 25 |
Ph1560 | 15 *60 | 40 | 2600 | ≤ 20 | 2000 | 30 |
Ph1562 | 15 *62 | 40 | 2600 | ≤ 20 | 2000 | 30 |
Ph1547 | 15 *47 | 60 | 2600 | ≤ 20 | 2000 | 50 |
Ph2056 | 20 *56 | 50 | 2500 | ≤ 20 | 2000 | 30 |
Ph2589 | 25 *89 | 28 | 2000 | ≤ 20 | 2000 | 100 |
PH3090 | 30 *90 | 28 | 5700 | ≤ 20 | 2000 | 200 |
PH3091 | 30 *91 | 30 | 3500 | ≤ 20 | 2000 | 200 |
PH40125 | 40 *125 | 20 | 8000 | ≤ 20 | 2000 | 500 |
PH4090 | 40 *90 | 28 | 10000 | ≤ 20 | 2000 | 500 |
Ph50180 | 50 *180 | 15 | 15000 | ≤ 20 | 2000 | 700 |
Ph50107 | 50 *107 | 20 | 15000 | ≤ 20 | 2000 | 1000 |
PH50107-1 | 50 *107 | 20 | 9000 | ≤ 20 | 2000 | 1000 |
Ph50120 | 50*120 | 20 ± 2 | 13000 ± 10% | ≤ 20 | ≥2000 | 2000 |
PH60160 | 60*160 | 15 | 11000 | ≤ 20 | 2000 | 1500 |
Ph50116 | 50.2 *116.9 | 20 ± 1 | 15000 ± 10% | ≤ 20 | ≥2000 | 1000 |
PH61161 | 61*161,8 | 15 ± 0,5 | 14000 ± 15% | ≤ 20 | ≥2000 | 2000 |
PH51165 | 51*165.4 | 15 ± 0,5 | 10,2nf ± 10% | ≤ 20 | ≥2000 | 2000 |
PH64232 | 64*232 | 20.15 | 9670 | ≤ 10 | ≥ 100 | 1250 |
PH64116 | 64*116 | 20 | 14680 | ≤25 | ≥ 100 | 1050 |
PH80233 | 80*233 | 14.90 | 8000 | ≤ 10 | ≥ 100 | 2100 |
Wenn diese Wandler Ihre Anforderungen nicht erfüllen können, teilen Sie uns bitte Ihre Größe mit, unsere Fabrik kann die Anpassung akzeptieren.
