PHA-200-01X
Piezohannas
PHA-200-01X
Der Titan untergebrachter Wandler für Gas -Ultraschalldurchflussmesser
Parameter:
Artikel | Technische Parameter | Bild | |
Name | 200kHz Ultraschallwandler |
| |
Modell | PHA-200-01X | ||
Sprenggasatmosphären | Arbeit normalerweise | ||
Aktiver Zonendurchmesser | 15 mm | ||
Frequenz
| 200 kHz ± 5% | ||
Empfohlener Bereich | 0.10～1,5 m | ||
Minimum Parallele Lmpedanz | 360 Ω ± 20％ | ||
Kapazität | 500PF ± 20％@1kHz | ||
Empfindlichkeit | Fahrspannung：800VPP，Distanz: 0,6 m， Echoamplitude：40mv | ||
Betriebs Stromspannung | Gipfel Stromspannung＜1000 VPP | ||
Betriebs Temperatur | -40～+80 ℃ | ||
Druck | 16 kilos oder 1,6 MPA | ||
Verwendungszweck | (Beamwidth) Halbleistungstrahlbreite bei -3 dB: 7 ° ± 2 ， Scharfen Winkel: 18 ° ± 4 | ||
Gehäuse Material | Titanlegierung | ||
Anwendung | Ultraschallgasströmungsmesser | ||
Installation Abmessungen | nach Anforderungen des Kunden angepasst | ||
Schutzlevel | IP68 | ||
Gewicht | 20g ± 5％（ Länge:20 cm） | ||
Verkabelungsanleitungen | Integrierte Schnittstelle：Rot+，Weiß-，Schwarz: Schützer Draht （Temperatursensor ist optional）
| ||

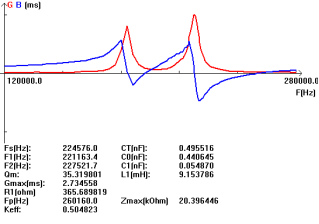

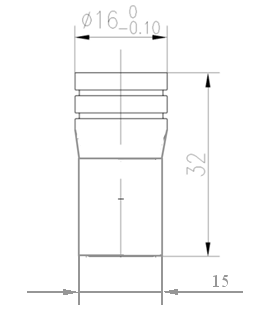

Zulassungskurve | Produktstrukturdiagramm | ||
|
| ||
Blockdiagramm des Ultraschallwandlers :
Schematisches Diagramm des Temperatursensors:
Ultraschallgasströmungsmesser Anwendung:
Ein Titan-Housed-Wandler für die Produktlinie des Gas-Ultraschallflusses des Unternehmens markiert die erste Verwendung des Metall-3D-Drucks, um die akustische Leistung dieser Gerätearten in Sorgerechtstransferanwendungen zu verbessern. Das robuste Design soll Zuverlässigkeit, Verfügbarkeit und Sicherheit erhöhen und gleichzeitig die höchste Genauigkeitsklasse erreichen, die bei der Gasmessung erreichbar ist.Das Ganzmetallgehäuse des Messgeräts bietet eine Barriere von korrosiven Kohlenwasserstoffflüssigkeiten und Nassgas, wodurch die Lebensdauer von Wandlerkomponenten verlängert und eine stabile Leistung gewährleistet wird. Dieses einzigartige Design ermöglicht es dem Messgerät, mit den Wandlern zu hycrotestiert, Dampf in der Betriebslinie gereinigt und ohne Grenzen für die Rate, mit der das Messgerät depressiviert werden kann, niedergeblasen wird.

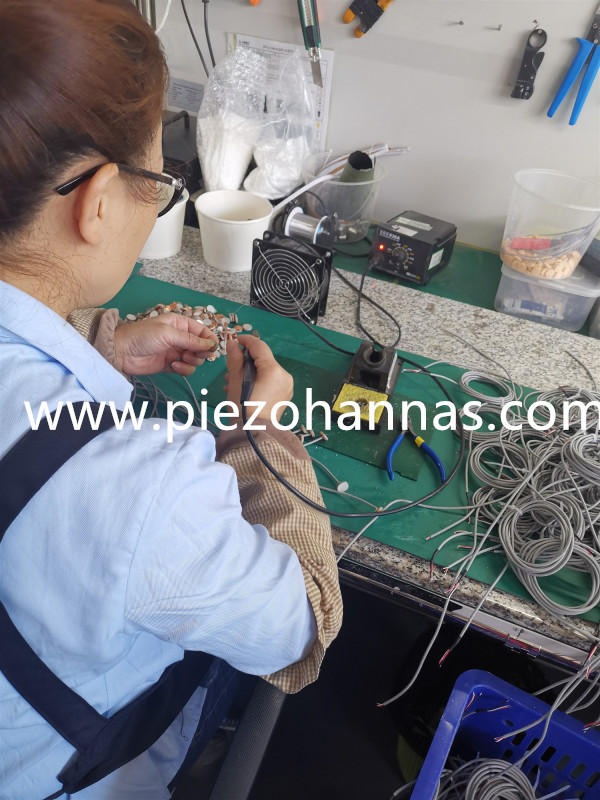

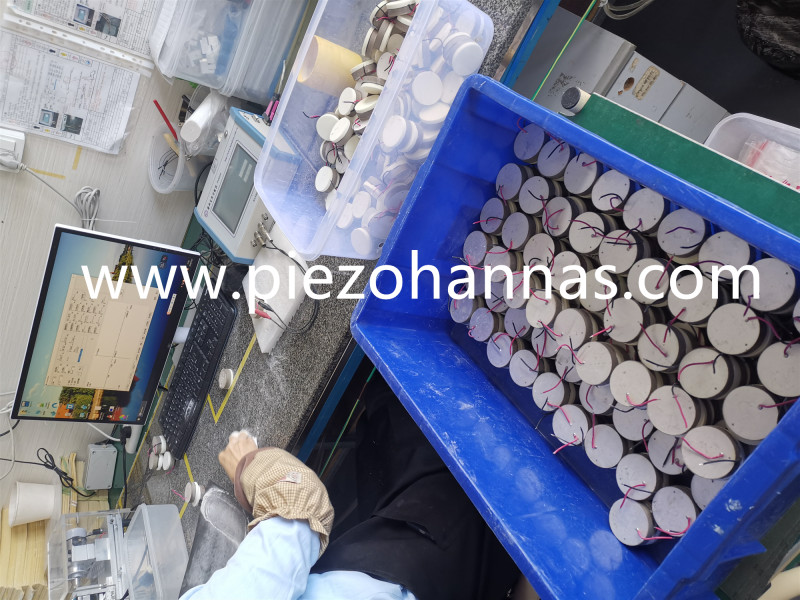

Produktionslinienbild:
Der Titan untergebrachter Wandler für Gas -Ultraschalldurchflussmesser
Parameter:
Artikel | Technische Parameter | Bild | |
Name | 200kHz Ultraschallwandler |
| |
Modell | PHA-200-01X | ||
Sprenggasatmosphären | Arbeit normalerweise | ||
Aktiver Zonendurchmesser | 15 mm | ||
Frequenz
| 200 kHz ± 5% | ||
Empfohlener Bereich | 0.10～1,5 m | ||
Minimum Parallele Lmpedanz | 360 Ω ± 20％ | ||
Kapazität | 500PF ± 20％@1kHz | ||
Empfindlichkeit | Fahrspannung：800VPP，Distanz: 0,6 m， Echoamplitude：40mv | ||
Betriebs Stromspannung | Gipfel Stromspannung＜1000 VPP | ||
Betriebs Temperatur | -40～+80 ℃ | ||
Druck | 16 kilos oder 1,6 MPA | ||
Verwendungszweck | (Beamwidth) Halbleistungstrahlbreite bei -3 dB: 7 ° ± 2 ， Scharfen Winkel: 18 ° ± 4 | ||
Gehäuse Material | Titanlegierung | ||
Anwendung | Ultraschallgasströmungsmesser | ||
Installation Abmessungen | nach Anforderungen des Kunden angepasst | ||
Schutzlevel | IP68 | ||
Gewicht | 20g ± 5％（ Länge:20 cm） | ||
Verkabelungsanleitungen | Integrierte Schnittstelle：Rot+，Weiß-，Schwarz: Schützer Draht （Temperatursensor ist optional）
| ||
Zulassungskurve | Produktstrukturdiagramm | ||
|
| ||
Blockdiagramm des Ultraschallwandlers :
Schematisches Diagramm des Temperatursensors:
Ultraschallgasströmungsmesser Anwendung:
Ein Titan-Housed-Wandler für die Produktlinie des Gas-Ultraschallflusses des Unternehmens markiert die erste Verwendung des Metall-3D-Drucks, um die akustische Leistung dieser Gerätearten in Sorgerechtstransferanwendungen zu verbessern. Das robuste Design soll Zuverlässigkeit, Verfügbarkeit und Sicherheit erhöhen und gleichzeitig die höchste Genauigkeitsklasse erreichen, die bei der Gasmessung erreichbar ist.Das Ganzmetallgehäuse des Messgeräts bietet eine Barriere von korrosiven Kohlenwasserstoffflüssigkeiten und Nassgas, wodurch die Lebensdauer von Wandlerkomponenten verlängert und eine stabile Leistung gewährleistet wird. Dieses einzigartige Design ermöglicht es dem Messgerät, mit den Wandlern zu hycrotestiert, Dampf in der Betriebslinie gereinigt und ohne Grenzen für die Rate, mit der das Messgerät depressiviert werden kann, niedergeblasen wird.
Produktionslinienbild:
