PHW-50/200-NC
Piezohannas
PHW-50/200-NC
Unterwasserschlamm -Wechselwandler für Tiefenmessgeräte
1. Technische Parameter:
Artikel | Technische Parameter | Bild | |
Name | 200kHz-50kHz uWater -Ranging -Wandler Schlammschnittstelleninstrumentultrasonisch Wandler-Ptfe |
| |
Modell | PHW-50/200-NC | ||
Frequenz | 200 kHz ±5%/50 khz±5% | ||
Erkennungsabstand | 200 kHz 0,6～120 m 50 kHz 3～500 m | ||
Minimum Parallele Lmpedanz | 600 under ± 20％ | ||
4300PF ± 20％@1kHz | |||
Empfindlichkeit | Fahrspannung: 600 VPP 、 Abstand: 0,8 m 、 Echoamplitude: 15 V （200 kHz） | ||
Gipfel Stromspannung＜ 600VPP | |||
-40～+80 ℃ | |||
≤3kilos oder 0,3 MPa | |||
| (Strahlbreite) Halbleistungstrahlbreite bei -3 dB: 7,5 ° ± 1 ， Scharfem Winkel: 17,5 ° ± 2 （200 kHz）） (Strahlbreite) Halbleistungstrahlbreite bei -3 dB: 27 ° ± 2 ， Scharfen Winkel: 68 ° ± 4 （50 kHz） | ||
Gehäuse Material | Ptef | ||
Verwendungszweck | Ultraschallflussmeter ， U -U -U -U -U -Boot -Reichweite Finder | ||
Siehe die Produktstrukturzeichnung | |||
Schutzlevel | IP68 | ||
Gewicht | 900 g ± 5％ （（LEngles：10 m） | ||
Verkabelungsanleitungen | (drei Linien): Rot: Wandler +, Blau: Temperatursensor +, Schwarz: public -; | ||
Zulassungskurve | Produktstrukturdiagramm | ||
|
| ||
2. Temperatursensorschema -Diagramm des Wandlers, Testkreisschemasdiagramms
3. Entwicklungsvorstand:

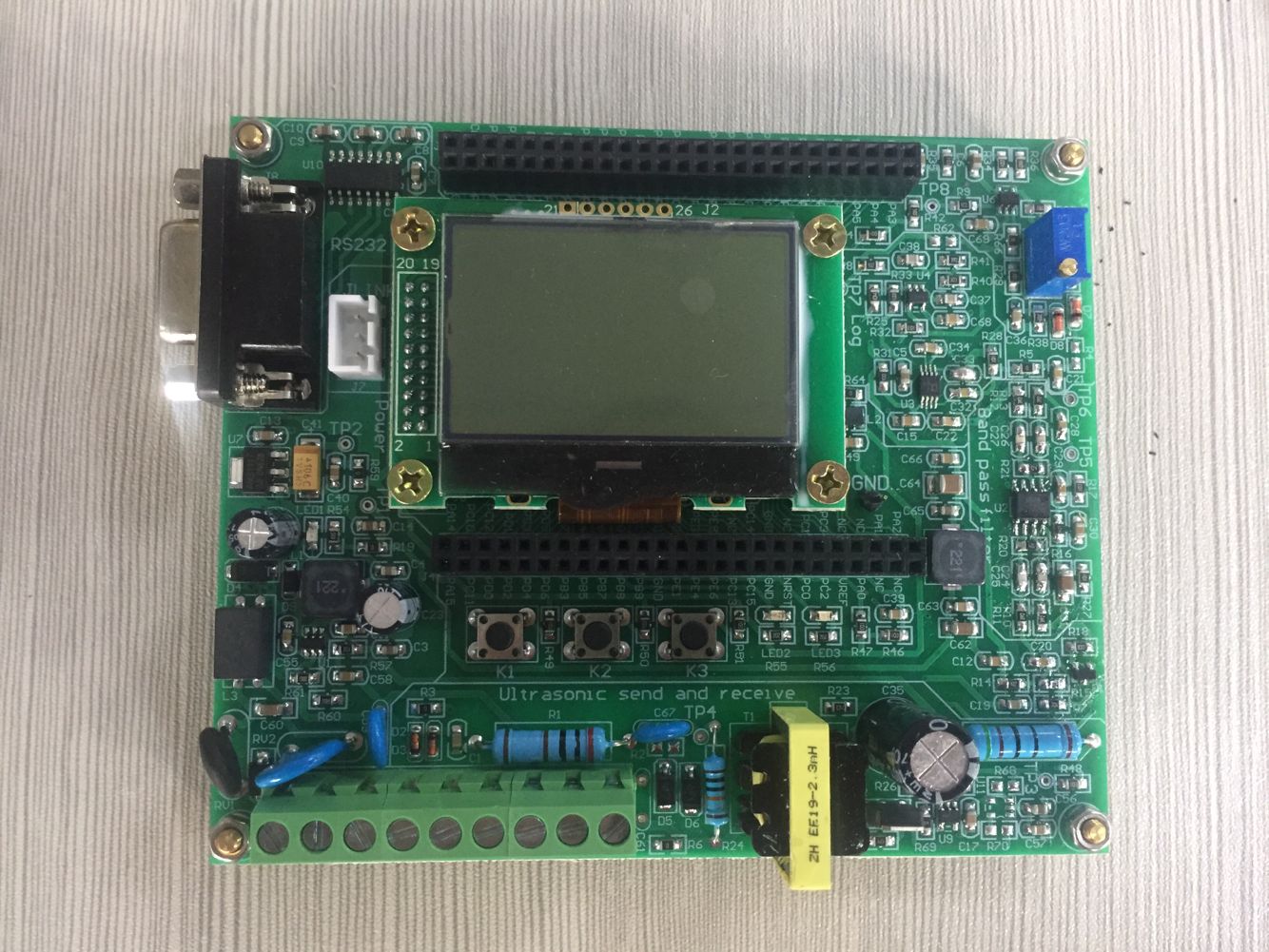

DYSTM32F4 Hochfrequenz Ultrasonic Development Board basiert auf STM32F407VGT6 -Mikrocontroller, einschließlich einer Onboard -JLink -Schnittstelle, 2 LEDs, 3 unabhängigen Schaltflächen, LCD12864 -Display -Interface, Original Ultrasonic Surputing Circuit, Original Ultrasonic Receiving Circuit, UART -Asynchronen -Serials -Port + MAX232 Level -Konvertierungschip, Temperatursensor MF58 -Schnittstelle.
DYSTM32F4 Hochfrequenz Ultrasonic Development Board kann für Ultraschallunterwasserbathymetrie und frühzeitige Entwicklung der Fischuntersuchung verwendet werden. Kann kurzfristige Unterwasser-Akustikkommunikationsexperimente mit hoher Geschwindigkeit durchführen; Kann für die frühzeitige Entwicklung von Ultraschallbereichsprodukten, verwandte Experimente von Ultraschallsensoren verwendet werden. Sie können auf die Autoverkehrung, die Baustelle und einige Industriestelle für die Entwicklung der Positionsüberwachung angewendet werden. Es kann auch zur Vorentwicklung und Anwendung in Bereichen wie Flüssigkeitsniveau, Bohrloch- und Rohrlängenmessung verwendet werden.
Unterwasserschlamm -Wechselwandler für Tiefenmessgeräte
1. Technische Parameter:
Artikel | Technische Parameter | Bild | |
Name | 200kHz-50kHz uWater -Ranging -Wandler Schlammschnittstelleninstrumentultrasonisch Wandler-Ptfe |
| |
Modell | PHW-50/200-NC | ||
Frequenz | 200 kHz ±5%/50 khz±5% | ||
Erkennungsabstand | 200 kHz 0,6～120 m 50 kHz 3～500 m | ||
Minimum Parallele Lmpedanz | 600 under ± 20％ | ||
4300PF ± 20％@1kHz | |||
Empfindlichkeit | Fahrspannung: 600 VPP 、 Abstand: 0,8 m 、 Echoamplitude: 15 V （200 kHz） | ||
Gipfel Stromspannung＜ 600VPP | |||
-40～+80 ℃ | |||
≤3kilos oder 0,3 MPa | |||
| (Strahlbreite) Halbleistungstrahlbreite bei -3 dB: 7,5 ° ± 1 ， Scharfem Winkel: 17,5 ° ± 2 （200 kHz）） (Strahlbreite) Halbleistungstrahlbreite bei -3 dB: 27 ° ± 2 ， Scharfen Winkel: 68 ° ± 4 （50 kHz） | ||
Gehäuse Material | Ptef | ||
Verwendungszweck | Ultraschallflussmeter ， U -U -U -U -U -Boot -Reichweite Finder | ||
Siehe die Produktstrukturzeichnung | |||
Schutzlevel | IP68 | ||
Gewicht | 900 g ± 5％ （（LEngles：10 m） | ||
Verkabelungsanleitungen | (drei Linien): Rot: Wandler +, Blau: Temperatursensor +, Schwarz: public -; | ||
Zulassungskurve | Produktstrukturdiagramm | ||
|
| ||
2. Temperatursensorschema -Diagramm des Wandlers, Testkreisschemasdiagramms
3. Entwicklungsvorstand:
DYSTM32F4 Hochfrequenz Ultrasonic Development Board basiert auf STM32F407VGT6 -Mikrocontroller, einschließlich einer Onboard -JLink -Schnittstelle, 2 LEDs, 3 unabhängigen Schaltflächen, LCD12864 -Display -Interface, Original Ultrasonic Surputing Circuit, Original Ultrasonic Receiving Circuit, UART -Asynchronen -Serials -Port + MAX232 Level -Konvertierungschip, Temperatursensor MF58 -Schnittstelle.
DYSTM32F4 Hochfrequenz Ultrasonic Development Board kann für Ultraschallunterwasserbathymetrie und frühzeitige Entwicklung der Fischuntersuchung verwendet werden. Kann kurzfristige Unterwasser-Akustikkommunikationsexperimente mit hoher Geschwindigkeit durchführen; Kann für die frühzeitige Entwicklung von Ultraschallbereichsprodukten, verwandte Experimente von Ultraschallsensoren verwendet werden. Sie können auf die Autoverkehrung, die Baustelle und einige Industriestelle für die Entwicklung der Positionsüberwachung angewendet werden. Es kann auch zur Vorentwicklung und Anwendung in Bereichen wie Flüssigkeitsniveau, Bohrloch- und Rohrlängenmessung verwendet werden.
