PHA-64-05i
Piezohannas
PHA-64-05I

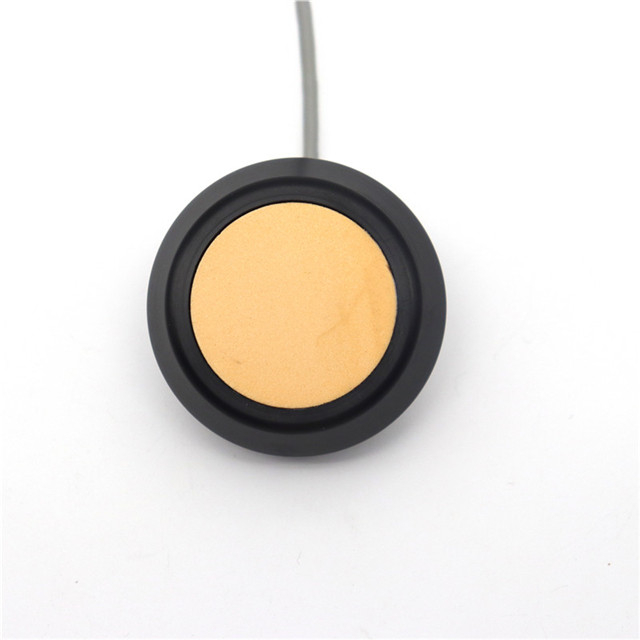

Ultraschallwandler 5 m Abstand für Ultraschallmesser
Technische Parameter:
Artikel | Technische Parameter | Bild | |
Name | 64 kHz Ultraschallwandler i Typ |
| |
Modell | PHA-64-05i | ||
Frequenz | 64 kHz ± 5% | ||
Erkennungsabstand | 0.3～5m | ||
Minimum Parallele Lmpedanz | 800 Ω ± 20％ | ||
1000PF ± 20％@1kHz | |||
Empfindlichkeit | Fahrspannung: 800 VPP ， Entfernung: 0,6 m ， Echoamplitude: 200mV | ||
Gipfel Stromspannung＜1500VPP | |||
-40～+80 ℃ | |||
≤3Kilos oder 0,3 MPa | |||
| (Strahlbreite)Halbleistungstrahlbreite bei -3 dB: 8 ° ± 2 ， Scharfen Winkel: 19 ° ± 4 | ||
Gehäuse Material | Pom | ||
Verwendungszweck | Ultraschallwandler | ||
M38*1,5 | |||
Schutzlevel | IP68 | ||
Gewicht | 70 g ± 5％ | ||
Verkabelungsanleitungen | Integrierter Typ: Stecker （3Pin, 2,54 mm Terminal） ： Rot+， weiß- ， schwarz: abgeschirmtes Draht ；
| ||

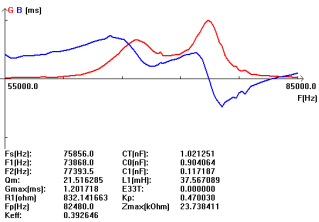

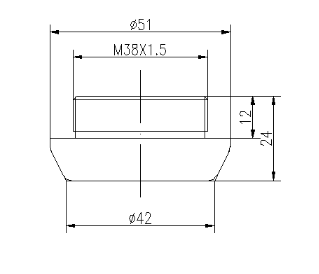

Zulassungskurve | Produktstrukturdiagramm | ||
| | ||
Prüfschemata von Wandler:

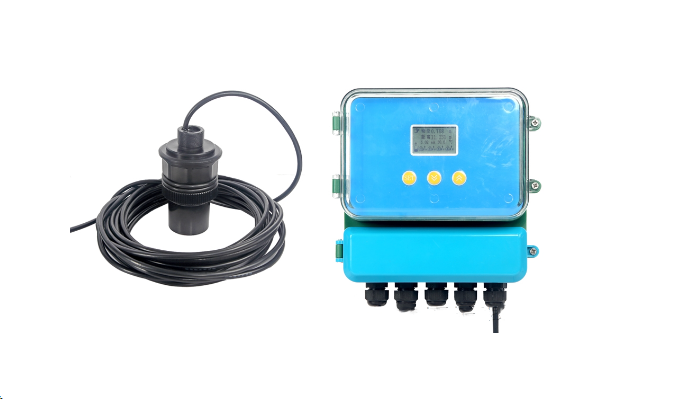

Anwendung von Ultraschallmesser:
Das Ultraschall- eben Meter ist Gebraucht zu ständig Monitor eben Kanäle in das Höhe von Flüssigkeit Medien, Schlamm oder Suspensionen in beide offen und abgeschlossen Panzer und Kanäle. Das Messgerät erzeugt das Levelhöhe Information in das bilden von a Signal aktuell 4 zu 20 mA. Das niedriger und Oberer, höher Grenzen von das Messung Angebot kann sein einstellen durch Potentiometer in das elektronisch Einheit von das Messgerät.
BewerbungAUTION -Bild:
