PH600
Piezohannas
PH600

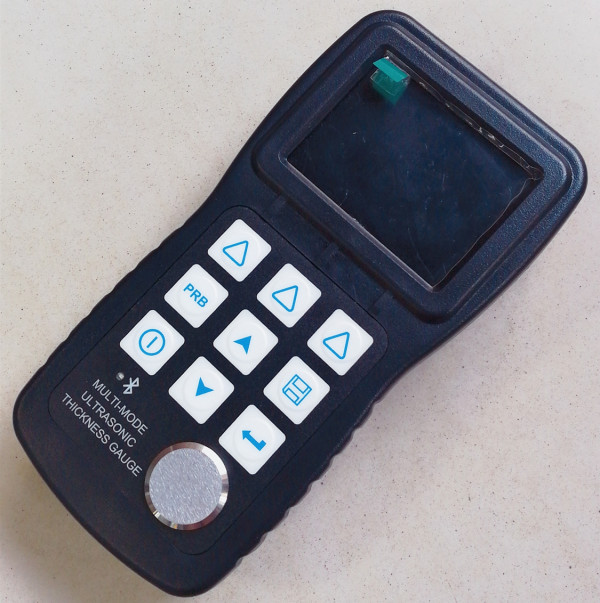

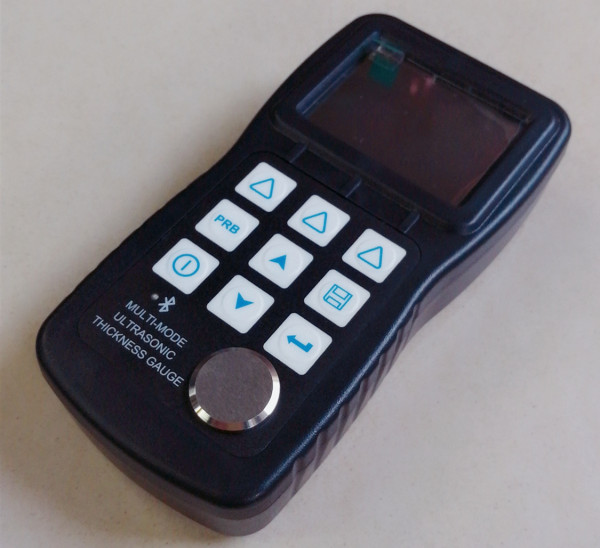

Tragbare digitale Ultraschalldicke für Plastik
Überblick:
PH600 Multi-Mode-Ultraschalldicke ist ein verbessertes Produkt. Wir achten mehr auf die Benutzererfahrung und innovative Funktionen wie visuelle Erfahrung, Schutznote, automatische Alarm und etc. color TFT -Display (320 × 240 TFT LCD) mit einstellbarer Hintergrundbeleuchtung. Ermöglichen Sie dem Benutzer, mit geringer Sichtbarkeit an Arbeitsplätzen zu arbeiten. IP65 -Schutzgrad kann effektiv harte Feldumgebungen von Öl, Staub und anderer Korrosion verhindern. Es verfügt außerdem über Sprachübertragungsfunktion, automatischer Alarm. . Die einzigartige nicht-zerstörerische Testleistung bietet die perfekte Lösung für die Dickenprüfung von geschlossenen Rohren, Behältern usw. Es wird in Erdöl, Chemikalie, Metallurgie, Schiffbau, Luftfahrt, Luft- und Raumfahrt und anderen Feldern häufig verwendet Rohre und Druckbehälter. Es kann auch zur präzisen Messung von Blech und bearbeiteten Teilen verwendet werden. Dieses professionelle Präzisionsinstrument ist die Verbesserung der Produktionseffizienz und der qualifizierten Rate sowie der Kosteneinsparung.
Technische Parameter:
Technische Spezifikationen | Technische Parameter |
Messbereich | Unterstützen Sie zwei Modi für die Messung der Dicke Puls-Echo-Modus: (0,65～600) mm Echo-Echo-Modus: (3.0～100) mm |
Genauigkeit | ± 0,04 mm（≤ 10 mm） ； ；± 0,4%h (> 10 mm)； |
Messfrequenz | Einzelpunktmessungen pro Sekunde 7-mal, 16-mal pro zweiter Scanmodus. |
Anzeige |
|
Auflösung | 0,1 mm/0,01 mm/0,001 mm schaltbar |
Schallgeschwindigkeitsbereich | (1000～9999) m/s（Es kann die Schallgeschwindigkeit des Materials mit bekannter Dicke messen) |
Kalibrierung | Null-Kalibrierung, Zweipunktkalibrierung, automatisches Fehlerkorrektursystem |
Arbeitsmodi | Einzelpunktmessung, MAX-Wertmessung, Differentialmessung |
Einheiten | Metrische/imperiale Einheit ausgewählt |
Arbeitssprachen | Chinesisch/Englischswählbar |
Erinnerung
| Speicher für bis zu 100 Dateien (bis zu 100 Werte für jede Datei) von gespeicherten Werten |
Kommunikationsinterface | Unterstützung von Bluetooth und USB2.0 Kommunikation kann das Host -Programm online aktualisiert werden. |
Energiequelle | Zwei \"aa\" Größe 1,5 Volt alkalische Batterien，Die Betriebszeit beträgt mehr als 30 Stunden (Elbacklight Off) |
Datendruck | Sie können tragbare Bluetooth -Thermaldrucker zum Drucken von Messberichten verwenden |
Automatische Leistungssparung | Automatische Schlaf und automatische Funktion für die Funktion zur Erhaltung der Akkulaufzeit für die Akkulaufzeit |
Aussehenseigenschaften | Material: ABS -Kunststoff; Größe: 150 mm × 76 mm × 38 mm; |
Gewicht | 295g |
Merkmale:
l In der Lage, Dickenmessungen auf einer Vielzahl von Materials einschließlich Metallen durchzuführen（Solche Stahl, Gusseisen, Aluminium, Kupfer und so weiter）, Kunststoff, Keramik, Verbundwerkstoffe, Epoxids, Glas und andere ultraschallgeräte Materialien.
l Versiegelte Metallkoffer empfindliches Design, speziell für die Verteidigung gegen schlechte Standortumgebung ausgelegt und kann Vibration, Schock und elektromagnetische Störungen anti
l Mit der farbenfrohen LCD -Anzeige und der intelligenten Betriebsoberfläche kann die Messergebnisse intuitiv angezeigt und dem Benutzer ein gutes Display -Erlebnis bieten.
l Mit zwei Dickenmessmodi: Impulsechomodus und Echo-Echo-Modell kann die Dicke durch die Beschichtung messen, ohne die Beschichtungsdicke zu berechnen.
l Mit großer Speicherkapazität und niedrigerem Stromdesign kann es über die monatelange Zeit über lange Zeit stehen.
l Anfügen Mit USB -Datenverfahren -Software kann sie mit dem PC eine Verbindung zur Analyse, Speicherung und dem Druck von Daten herstellen.
l In der Lage für kompatibel mit einer Vielzahl von Sonden mit unterschiedlicher Frequenz und Größe.
l Mit hoher Genauigkeit und hochauflösender Anzeige kann es 0,001 Display -Auflösung unterstützen.
l Bei der Kalibrierung der Sonden-Null und zwei Punktkalibrierungsfunktionen kann der Systemfehler automatisch korrigiert werden.
l Ausgestattet mit schmalen Impuls -Verbundkristall -hohe Genauigkeitssonde hat eine kleine tote Zone und genaue Messungent.
l Mit der hochhelligen El Backlight -Anzeige ist es bequem für die Verwendung in schwacher Lichtumgebung.
l Unterstützen Sie die Kommunikation mit Bluetooth -Drucker vor Ort, bequemer für die Verwendung.
l Autoalarm beim Überschreiten des Messbereichs.
l Mit Auto Sleep, automatischem Abschalt und anderen Leistungssparfunktionen sowie der Angabe von Funktionen der Batterie, die die Funktion anzeigen.
Die digitale Ultraschalldicke bestimmt die Dicke eines Teils oder einer Struktur, indem die Zeit, die für einen kurzen Ultraschallpuls benötigt wird, der von einem Wandler erzeugt wird, um durch die Dicke des Materials zu wandern, von der Rückseite oder Innenfläche zu reflektieren und an die zurückgegeben zu werden Wandler. Die gemessene Zwei-Wege-Transitzeit wird durch zwei geteilt, um den Down-and-Back-Reiseweg zu berücksichtigen, und dann mit der Geschwindigkeit des Schallgeschwindigkeit im Material multipliziert. Das Ergebnis wird in der bekannten Beziehung ausgedrückt.
Where：
H－Dicke des Teststücks.
v－Schallgeschwindigkeit im Material.
t－Die gemessene Hin- und Rücktransitzeit.
Um sicherzustellen, dass die Sonde ordnungsgemäß funktioniert, muss sie das Kopplungsmittel verwenden, um die Luft zwischen der Sondenoberfläche und der gemessenen Werkstückoberfläche zu isolieren. Die für die Kopplung zwischen Sonde und Werkstück verwendete Flüssigkeit wird als Kopplantie bezeichnet.
Wandlerauswahl:
Modell | Freq | Durchmesser | Messbereich | Untere Grenze | Beschreibung |
N05 | 5MHz | 10 mm | 1,0 mm～600 mm (in Stahl) | Φ20mm × 3,0 mm | Normale Messung |
N05/90 ° | 5MHz | 10 mm | 1,0 mm～600 mm (in Stahl) | Φ20mm × 3,0 mm | Normale Messung |
N07 | 7MHz | 6mm | 1,0 mm～600 mm (in Stahl) | Φ15mm × 2,0 mm | Für dünne Rohrwand oder kleine Krümmung Rohrwandmessung |
HT5 | 5MHz | 12mm | 1,0 mm～600 mm (in Stahl) | 30 mm | Zum hohe Temperatur (niedrigere than300 ℃) Messung |
N02 | 2.5MHz | 14mm | 1,0 mm～600 mm (in Stahl) | 20 mm | Für dicke, hochschwächende oder hoch Streumaterial |
P5ee | 5MHz | 10 mm | Puls-Echo: 2,0 mm-600 mm (in Stahl) Echo-Echo: 3,0 mm-100 mm (in Stahl) | Φ20mm × 3,0 mm | Trogbeschichtungstests |

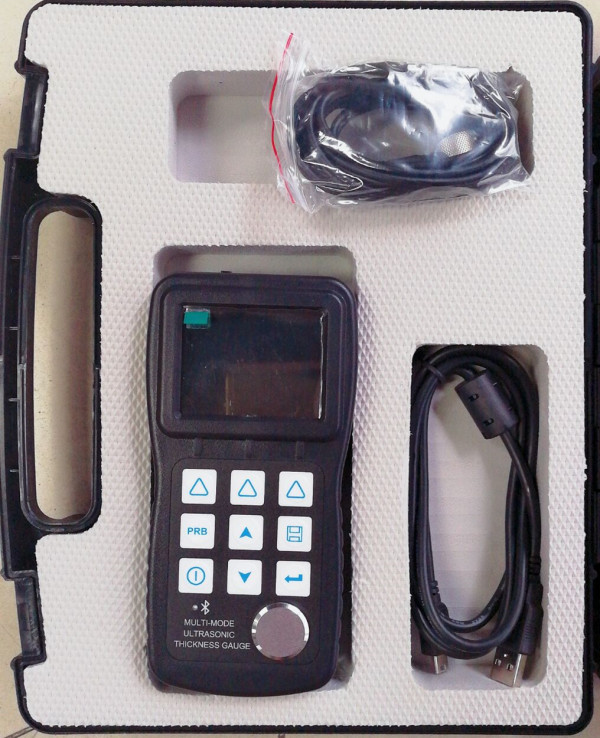

Aufbau:
Nein. | Typ | Qty | Bemerkungen | |
Standard Aufbau | 1 | HauptsächlichKarosserie | 1 | |
2 | Sonde P5EE (5 MHz) | 1 | ||
3 | Kopplant | 1 | ||
4 | Instrumentcase | 1 | ||
5 | Benutzerhandbuch | 1 | ||
6 | Alkaline Batterie | 2 | ||
7 | USB-Kabel | 1 | ||
8 | Datapro -Software | 1 | ||
Optional Aufbau | 1 | Sonde N05 (5MHz) | 1 | |
2 | Sonde n07 | 1 | ||
3 | Sonde HT5 (5MHz) | 1 | ||
4 | Sonde N02 (2,5 MHz) | 1 | ||
5 | Hochtemperaturkopplant | 1 |
