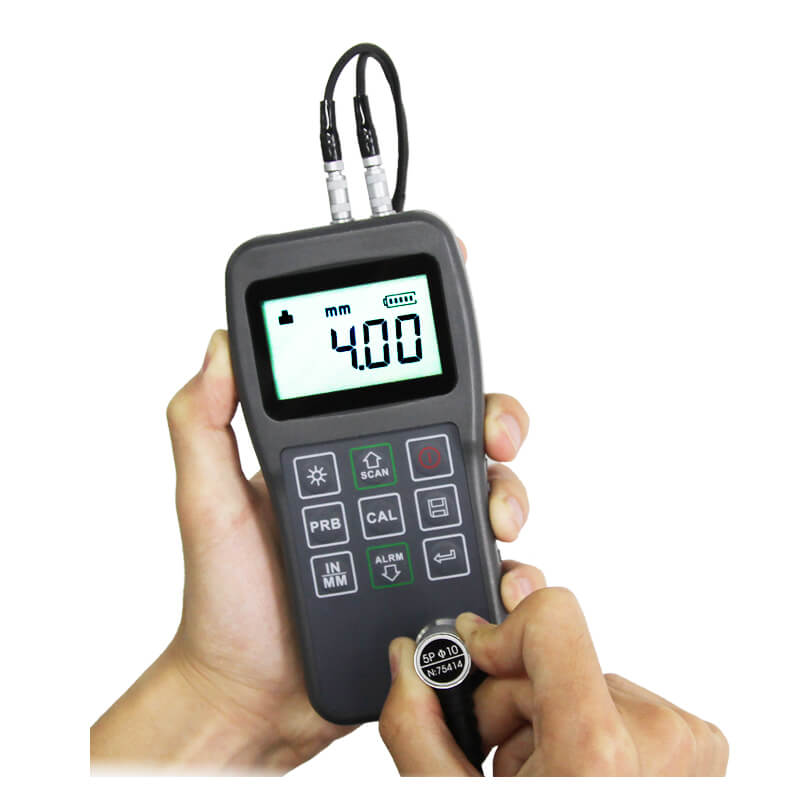

Tragbare Ultraschalldicke -Messgeräte unter Wasser für Rohre
Überblick:
Das moDel Ph160 iS Eine digitale Ultraschalldicke. Basierend auf dem Prinzip des Ultraschallprinzips kann das Instrument die Dicke verschiedener Materialien wie Metall, Kunststoff, Keramik, Glas und viele andere gute Ultraschallleiter messen. Es aus allen Arten von Materialien. Im Vergleich zu den traditionellen Messmethoden werden die Vorteile der Ultraschalldicke einer Seite des Werkstücks ausgesetzt, um die Messung zu vervollständigen. Seine einzigartige nicht-zerstörerische Testleistung bietet die perfekte Lösung für die Dicke von geschlossenen Rohren, Behältern usw.. Sie wird in Pertroleum, Chemikalie, Metallurgie, Schiffbau, Luftfahrt, Luft- und Raumfahrt und anderen Feldern aufgrund der Überwachung des Korrosionsausdünnungsgrades verschiedener Verschiedene Verschiedene häufig verwendet Rohre und Druckbehälter. Es kann auch zur präzisen Messung von Blech und bearbeiteten Teilen verwendet werden.
Technische Parameter:
Anzeige | 4,5 Ziffern LCD mit El Hintergrundbeleuchtung |
Messbereich | (0,75～300) mm (in Stahl) |
Schallgeschwindigkeitsbereich | (1000 ~ 9999) m/s |
Auflösung | 0,1 mm/0,01 mm |
Genauigkeit | ±（0,5%Dicke+0,04）MM hängt von Materialien und Bedingungen ab |
Einheiten | Metrische/imperiale Einheit ausgewählt |
Messfrequenz | Vier Messwerte pro Sekunde für die Einzelpunktmessung und zehn pro Sekunde für den Scan -Modus |
Lagerung | Memory für bis zu 20 Dateien (bis zu 99 Werte für jede Datei) von gespeicherten Werten |
Messmodi der Dicken | Einzelpunktdicke Messung und Messung der Scandicke |
Energiequelle | Zwei \"aa\" Größe 1,5 Volt alkalische Batterien |
Betriebszeit | Mehr als 100 Stunden (El Hintergrundbeleuchtung) |
Kommunikation | USB1.1 (kann mit PC kommunizieren) |
Umrissdimension | 150 mm × 74 mm × 32 mm |
Gewicht | 245G |
Merkmale
l Geeignet für die Messung von Metall (wie Stahl, Gusseisen, Aluminium, Kupfer usw.), Kunststoffe, Keramik, Glas, Faserglas und anderen guten Ultraschallleiter;
l Dual gerade Strahlsonden mit unterschiedlichen Frequenzen und Kristallgrößen sind verfügbar;
l Null Kalibrierung, Zweipunktkalibrierung, automatisches Fehlerkorrektursystem;
l Bekannte Dicke, Schallgeschwindigkeit kann gemessen werden, um die Messgenauigkeit zu verbessern.
l Kopplungsstatusanzeige, die den Kupplungsstatus zeigt;
l EL Hintergrundbeleuchtung zur einfachen Verwendung in schwach beleuchteten Umgebungen;
l Die verbleibende Batterieanzeige kann die verbleibende Leistung in Echtzeit anzeigen.
l Automatische Schlaf und automatische Funktion für die Funktion zur Erhaltung der Akkulaufzeit für die Akkulaufzeit
l Kleine, tragbare, hohe Zuverlässigkeit für harte Betriebsumgebung, Anti-Vibration, Anti-Schock und antielektromagnetische Interferenzen.
Die digitale Ultraschalldicke bestimmt die Dicke eines Teils oder einer Struktur, indem die Zeit, die für einen kurzen Ultraschallpuls benötigt wird, der von einem Wandler erzeugt wird, um durch die Dicke des Materials zu wandern, von der Rückseite oder Innenfläche zu reflektieren und an die zurückgegeben zu werden Wandler. Die gemessene Zwei-Wege-Transitzeit wird durch zwei geteilt, um den Down-and-Back-Reiseweg zu berücksichtigen, und dann mit der Geschwindigkeit des Schallgeschwindigkeit im Material multipliziert. Das Ergebnis wird in der bekannten Beziehung ausgedrückt.
Where：
H－Dicke des Teststücks.
v－Schallgeschwindigkeit im Material.
t－Die gemessene Hin- und Rücktransitzeit.
Um sicherzustellen, dass die Sonde ordnungsgemäß funktioniert, muss sie das Kopplungsmittel verwenden, um die Luft zwischen der Sondenoberfläche und der gemessenen Werkstückoberfläche zu isolieren. Die für die Kopplung zwischen Sonde und Werkstück verwendete Flüssigkeit wird als Kopplantie bezeichnet.
Wandlerauswahl:
Modell | Freq | Durchmesser | Messbereich | Untere Grenze | Beschreibung |
N05 | 5MHz | 10 mm | 1,2 mm-230mm（In Stahl） | Φ20mm × 3,0 mm | Normale Messung |
N05/90 ° | 5MHz | 10 mm | 1,2 mm-230mm（In Stahl） | Φ20mm × 3,0 mm | Normale Messung |
N07 | 7MHz | 6 mm | 0,75 mm～80,0 mm（In Stahl） | Φ15mm × 2,0 mm | Für dünne Rohrwand oder kleine Krümmung Rohrwandmessung |
HT5 | 5MHz | 12 mm | 3.0～200 mm（In Stahl） | 30 mm | Für hohe Temperatur (niedriger als 300 ℃) Messung. |
N02 | 2,5 MHz
| 14mm
| 3,0 mm～300,0 mm（In Stahl） Unter 40 mm (HT200) | 20 mm | Für dicke, hochschwächende oder Hochstreuende Materialien |
Aufbau:
Standard Aufbau | Nein. | Artikel | Menge | Notiz |
1 | Hauptkörper | 1 | ||
2 | Sonde: N05 | 1 | ||
3 | Kopplant | 1 | ||
4 | Instrumentenfall | 1 | ||
5 | Benutzerhandbuch | 1 | ||
6 | Alkaline Batterie | 2 | ||
Optional Aufbau | 1 | Sonde: N05/90 ° (5 MHz) | ||
2 | Sonde: N02 (2.5MHz) | |||
3 | Sonde: N07 (7MHz) | |||
4 | Sonde: HT5 (5MHz) | |||
5 | Hochtemperaturkopplant | |||
6 | USB-Kabel | |||
7 | Datapro -Software |
