Ph180
Piezohannas

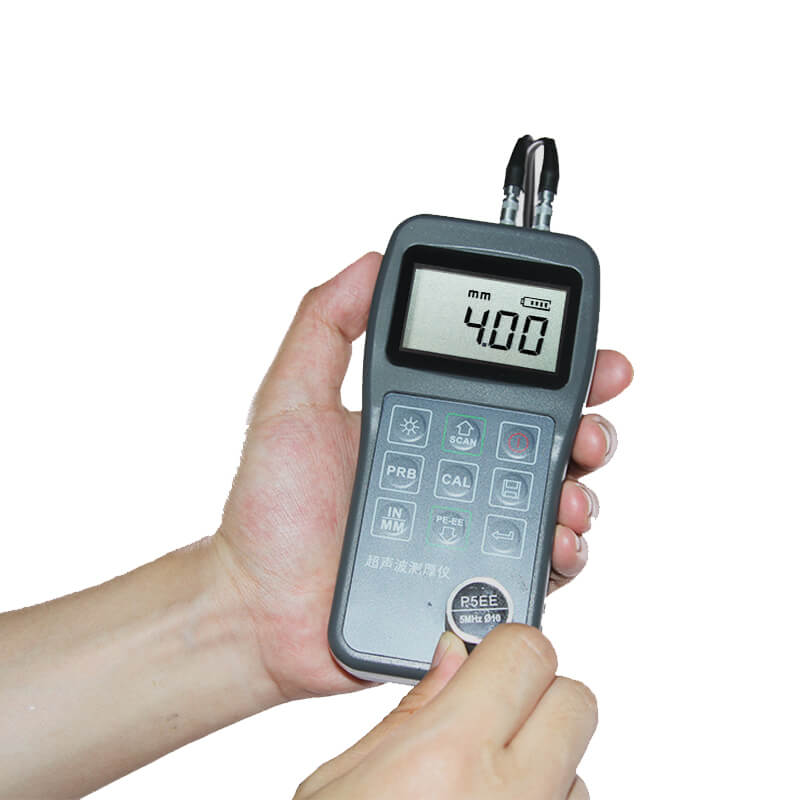

PH180

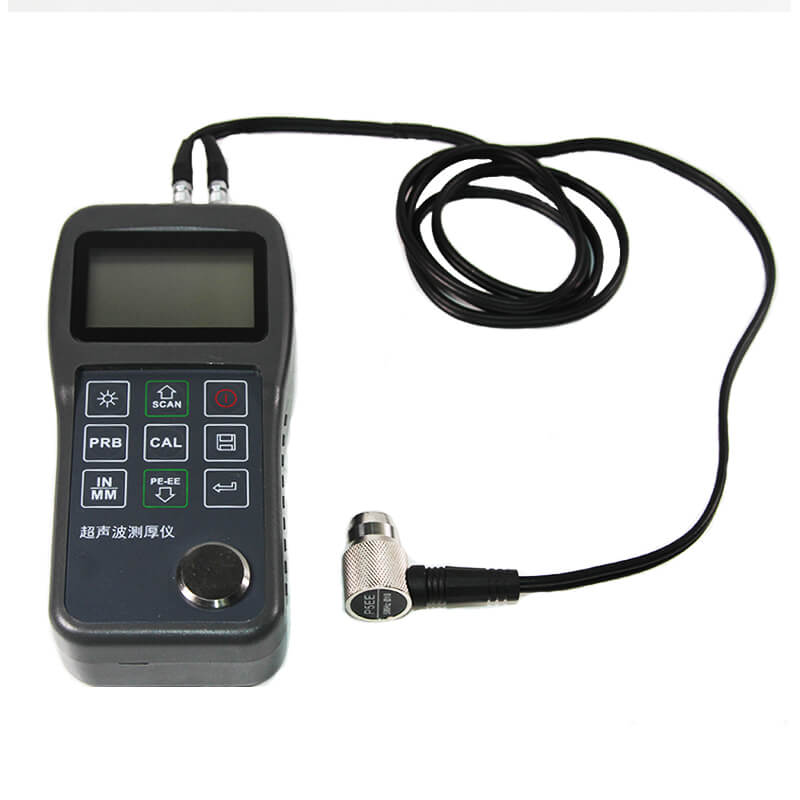

Handheld -Ultraschalldicke mit USB für Gummi
Überblick:
PiezohannaS Ph180 Multi-Mode-Ultraschalldicke, basierend auf Ultraschallmessprinzip, kann es Dickenmessungen an einer Vielzahl von Materialien durchführen, darunter Metalle, Kunststoff, Keramikglas und andere ultraschall-leitende Materialien. Es ist auch in der Lage, die Schallgeschwindigkeit des Objekts mit bekannter Dicke zu messen. Im Vergleich zur herkömmlichen Messmethode besteht der Vorteil der Ultraschalldicke darin, dass die Messung nur dann fertiggestellt wird, wenn sie mit einer Seite des gemessenen Werkstücks in Kontakt steht. Die einzigartige Leistung von fähig zum Testen der Dicke durch die Beschichtung bietet eine effiziente Lösung zum Testen des Werkstücks von beschichteten Oberflächen- oder Korrosionsmaterialien. Es kann das Werkstück direkt testen, ohne die Oberflächenbeschichtung loswerden zu müssen. Es wird häufig zur Überwachung der verschiedenen Pipelines und des Druckbehälters der Produktionsausrüstungen und zur Reduzierung des Grades in den Bereichen Erdöl, Chemikalie, Metallurgie, Schiffbau, Luftfahrt, Luft- und Raumfahrt usw. verwendet. Es kann auch verwendet werden, um eine genaue Messung an verschiedenen Platten und Bearbeitungsteilen zu messen. Es ist das notwendige professionelle Präzisionsinstrument zur Verbesserung der Produktionseffizienz und der Qualifikationsrate sowie der Einsparungskosten.
Technische Parameter:
Technische Spezifikationen | Technische Parameter |
Messbereich | Unterstützen Sie zwei Modi für die Messung der Dicke Puls-Echo-Modus: (0,65～600) mm Echo-Echo-Modus: (3～30) mm |
Genauigkeit | ±0,05 mm（≤10 mm） ； ± （0,5%H+0,01）mm (> 10 mm)；H Beziehen Sie sich auf die Dicke des Werkstücks |
Messfrequenz | 7 -mal pro Sekunde für ein Punktmessung, 16 -mal pro Sekunde für die Messung des Scan -Modus. |
Anzeige |
|
Auflösung | 0,1 mm/0,01 mm wählbar |
Schallgeschwindigkeitsbereich | (1000～9999) M/s (fähig zur Messung der Schallgeschwindigkeit des Objekts mit bekannter Dicke) |
Sondenkalibrierung | Nullpunktkalibrierung, Zweipunktkalibrierung |
Messmodus der Dicken | Einzelpunktmessung, min/max -Messung, Differentialmessung |
Datenspeicher | In der Lage zum Speichern und Verwalten von 20 Gruppen von Dickendaten (bis zu 100 Werte für jede Gruppe) |
Einheiten | Metrische/imperiale Einheit ausgewählt |
Kommunikation | USB 1.1 -Schnittstelle zum Verbinden mit PC zum Drucken |
Energiequelle | Mit zwei \"aa\" Größenalkalinbatterien kann es über 50 Stunden kontinuiert werdenOUSLY mit Standardhelligkeit. |
Auto -Leistungssparung | Auto -Shutdown -Leistungssparfunktion |
Material | ABS Engineering Plastic |
Größe | 150 mm × 74 mm × 32 mm |
Gewicht | 245G |
Merkmale
l In der Lage, Dickenmessungen auf einer Vielzahl von Materials einschließlich Metallen durchzuführen（Solche Stahl, Gusseisen, Aluminium, Kupfer und so weiter）, Kunststoff, Keramik, Verbundwerkstoffe, Epoxids, Glas und andere ultraschallgeräte Materialien.
l Mit zwei Dickenmessmodi: Impulsechomodus und Echo-Echo-Modell kann die Dicke durch die Beschichtung messen, ohne die Beschichtungsdicke zu berechnen .
l Mit großer Speicherkapazität und niedrigerem Stromdesign kann es über die Monate super lange Zeit übereinstimmen.
l In der Lage, die Schallgeschwindigkeit des Objekts mit bekannter Dicke zu messen, kann es die Anforderungen an die Dickenprüfung für verschiedene Materialien erfüllen.
l Anhängen mit USB -Datenverfahrensoftware, die eine Verbindung mit dem PC für die Analyse, den Speicher und den Druck von Daten herstellen kann.
l Mit einer Vielzahl von Sonden mit unterschiedlicher Frequenz und Größe kompatibel für kompatibel und kann den Sondentyp automatisch identifizieren.
l Mit der Kalibrierung der Sonden-Null und zwei Punktkalibrierungsfunktionen kann der Systemfehler automatisch korrigiert werden
l Ausgestattet mit schmalem Impuls -Verbundkristall -hoher Genauigkeitssonde, hat es eine kleine tote Zone und eine genaue Messung.
l Mit El Backlight Display ist es bequem für die Verwendung in schwacher Lichtumgebung.
l Mit Auto Sleep, automatischem Abschalt und anderen Leistungssparfunktionen sowie der Angabe von Funktionen der Batterie, die die Funktion anzeigen. Smart tragbares Design mit hoher Zuverlässigkeit kann die Vibration, einen Schock und die elektromagnetische Störung gegen eine harte Betriebsumgebung geeignet sind.
Die digitale Ultraschalldicke bestimmt die Dicke eines Teils oder einer Struktur, indem die Zeit, die für einen kurzen Ultraschallpuls benötigt wird, der von einem Wandler erzeugt wird, um durch die Dicke des Materials zu wandern, von der Rückseite oder Innenfläche zu reflektieren und an die zurückgegeben zu werden Wandler. Die gemessene Zwei-Wege-Transitzeit wird durch zwei geteilt, um den Down-and-Back-Reiseweg zu berücksichtigen, und dann mit der Geschwindigkeit des Schallgeschwindigkeit im Material multipliziert. Das Ergebnis wird in der bekannten Beziehung ausgedrückt.
Where：
H－Dicke des Teststücks.
v－Schallgeschwindigkeit im Material.
t－Die gemessene Hin- und Rücktransitzeit.
Um sicherzustellen, dass die Sonde ordnungsgemäß funktioniert, muss sie das Kopplungsmittel verwenden, um die Luft zwischen der Sondenoberfläche und der gemessenen Werkstückoberfläche zu isolieren. Die für die Kopplung zwischen Sonde und Werkstück verwendete Flüssigkeit wird als Kopplantie bezeichnet.
Wandlerauswahl:
Modell | Freq | Durchmesser | Messbereich | Untere Grenze | Beschreibung |
N05 | 5MHz | 10 mm | 1,0 mm～600 mm (in Stahl) | Φ20mm × 3,0 mm | Normale Messung |
N05/90 ° | 5MHz | 10 mm | 1,0 mm～600 mm (in Stahl) | Φ20mm × 3,0 mm | Normale Messung |
N07 | 7MHz | 6mm | 1,0 mm～600 mm (in Stahl) | Φ15mm × 2,0 mm | Für dünne Rohrwand oder kleine Krümmung Rohrwandmessung |
HT5 | 5MHz | 12mm | 1,0 mm～600 mm (in Stahl) | 30 mm | Zum hohe Temperatur (niedrigere than300 ℃) Messung |
N02 | 2.5MHz | 14mm | 1,0 mm～600 mm (in Stahl) | 20 mm | Für dicke, hochschwächende oder hoch Streumaterial |
P5ee | 5MHz | 10 mm | Puls-Echo: 2,0 mm-600 mm (in Stahl) Echo-Echo: 3,0 mm-100 mm (in Stahl) | Φ20mm × 3,0 mm | Trogbeschichtungstests |
Aufbau:
Nein. | Typ | Qty | Bemerkungen | |
Standard Aufbau | 1 | Haupteinheit | 1 | |
2 | Schmale Impulsdicke Sonde (p5ee) | 1 | ||
3 | Kopplant | 1 | ||
4 | ABS -Instrumentenfall | 1 | ||
5 | Handbuch | 1 | ||
6 | Garantiekarte | 1 | ||
7 | Produktzertifikat | 1 | ||
8 | \"Aa\" Größenalkalinbatterien | 2 | ||
Optional Aufbau | 1 | Normale Sonde N05/90 ° (5 MHz) | ||
2 | Normale Sonde N05 (5MHz) | |||
3 | Hochtemperatursonde HT5 (5MHz) | |||
4 | Grobkornsonde N02 (2,5 MHz) | |||
5 | Mikrodurchmesser -Sonde N07 (7MHz) | |||
6 | Hochtemperaturkopplant | |||
7 | USB -Kommunikationskabel | |||
8 | Datenverfahrensoftware |
