PH660

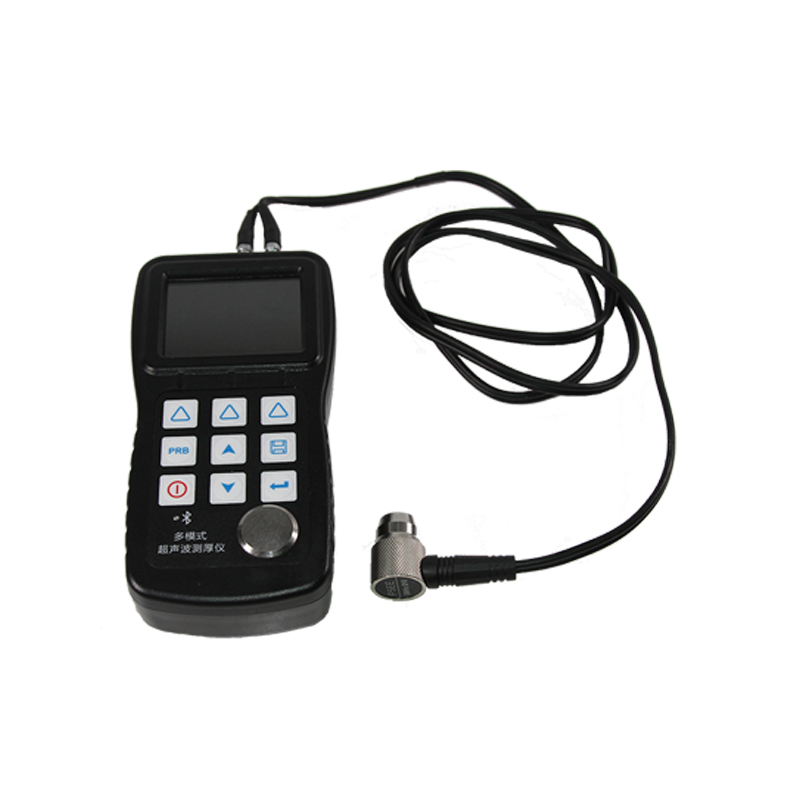

Handheld -Ultraschalldicke Messanzeige für Gummi
Überblick:
Ph660Multi-Mode-Ultraschalldickenmessgeräte sind das neueste erworbene aktualisierte Produkt. Es achtet mehr auf Benutzererfahrung und funktionale Innovation. Mit 320*240 farbenfrohen LCD -Displays können Sie ein klares Messergebnis unter einer schwachen leichten und starken Sonnenscheinumgebung zeigen, die das visuelle Erlebnis erheblich verbessert hat.Versiegeltes Aluminium-Magnesium-Legierungsfall Zartes Design, kleineres Volumen und bessere Qualität sind speziell für die Verteidigung gegen Öl, Staub in der schlechten Sit-Umgebung ausgelegt. Mit der intelligenten Warnfunktion fördert es automatisch, wenn sie über den Einstellungsbereich hinausgeht. Sie ist zum Lesen geeignet. Es kann dem effizienten Sammelmaterial der Mehrpunktdicke der genauen Testbedarf erfüllen. Es unterstützt 0,001 Displays mit hoher Genauigkeit und Bluetooth -Kommunikation. Mit dem Überbeschichtungsmodus und dem gemeinsamen Modus bietet die einzigartige Leistung von fähig zur Prüfdicke durch die Beschichtung eine effiziente Lösung zum Testen des Werkstücks von beschichteten Oberflächen- oder Korrosionsmaterialien. Es kann das Werkstück direkt messen, ohne die Oberflächenbeschichtung vor der Messung zu entfernen. Es wird häufig zur Überwachung der verschiedenen Pipelines und des Druckbehälters der Produktionsausrüstungen und zur Reduzierung des Grades in den Feldern von Erdöl, Chemikalie, Metallurgie, Überwachung verwendet Schiffbau, Luftfahrt, Luft- und Raumfahrt und so weiter. Es kann auch verwendet werden, um eine genaue Messung an verschiedenen Platten und Bearbeitungsteilen zu messen. Es ist das notwendige professionelle Präzisionsinstrument zur Verbesserung der Produktionseffizienz und der Qualifikationsrate sowie der Einsparungskosten.
Technische Parameter:
Technische Spezifikationen | Technische Parameter
|
Messbereich | Unterstützen Sie zwei Arbeitsmodi：Puls-Echo-Modus，(0,65～600) mm Echo-Echo-Modus, (3～100) mm |
Genauigkeit | ± 0,04 mm（≤ 10 mm） ； ；± 0,4%h (> 10 mm)； |
Messfrequenz | Einzelpunktmessungen pro Sekunde 7-mal, 16-mal pro zweiter Scanmodus. |
Anzeige |
|
Auflösung | 0,1 mm/0,01 mm/0,001 mm schaltbar |
Schallgeschwindigkeitsbereich | (1000～9999) m/s（Es kann die Schallgeschwindigkeit des Materials mit bekannter Dicke messen) |
Kalibrierung | Null-Kalibrierung, Zweipunktkalibrierung, automatisches Fehlerkorrektursystem |
Arbeitsmodi | Einzelpunktmessung, min/max -Messung, Differentialmessung |
Einheiten | Metrische/imperiale Einheit ausgewählt |
Arbeitssprachen | Chinesisch/Englischswählbar
|
Erinnerung
| Speicher für bis zu 100 Dateien (bis zu 100 Werte für jede Datei) von gespeicherten Werten |
Kommunikationsinterface | Unterstützung von Bluetooth und USB2.0 Kommunikation kann das Host -Programm online aktualisiert werden. |
Energiequelle | Zwei \"aa\" Größe 1,5 Volt alkalische Batterien，Die Betriebszeit beträgt mehr als 30 Stunden (Elbacklight Off) |
Datendruck | Sie können tragbare Bluetooth -Thermaldrucker zum Drucken von Messberichten verwenden |
Automatische Leistungssparung | Automatische Schlaf und automatische Funktion für die Funktion zur Erhaltung der Akkulaufzeit für die Akkulaufzeit |
Aussehenseigenschaften | Material:Aluminium-Magnesium-Legierung Größe: 120 mm × 67 mm × 31 mm |
Gewicht | 317g |
Merkmale:
l In der Lage, Dickenmessungen auf einer Vielzahl von Materialien einschließlich Metallen durchzuführen（Solche Stahl, Gusseisen, Aluminium, Kupfer und so weiter）, Kunststoff, Keramik, Verbundwerkstoffe, Epoxids, Glas und andere ultraschallgeräte Materialien.
l Versiegeltes Metallkoffer empfindliches Design, speziell für die Verteidigung gegen schlechte Standortumgebung ausgelegt und kann Vibration, Schock und elektromagnetische Störungen anti.
l Mit der farbenfrohen LCD -Anzeige und einer intelligenten Betriebsoberfläche kann die Messergebnisse intuitiv angezeigt und dem Benutzer ein gutes Display -Erlebnis bieten.
l Mit zwei Dickenmessmodi: Impulsechomodus und Echo-Echo-Modell kann die Dicke durch die Beschichtung messen, ohne die Beschichtungsdicke zu berechnen.
l Mit großer Speicherkapazität und niedrigerem Stromdesign kann es über die monatelange Zeit über lange Zeit stehen.
l Anhängen mit USB -Datenverfahrensoftware kann eine Verbindung mit dem PC für die Analyse, den Speicher und den Druck von Daten herstellen.
l In der Lage für kompatibel mit einer Vielzahl von Sonden mit unterschiedlicher Frequenz und Größe.
l Mit hoher Genauigkeit und hochauflösender Anzeige kann es 0,001 Display -Auflösung unterstützen.
l Bei der Kalibrierung der Sonden-Null und zwei Punktkalibrierungsfunktionen kann der Systemfehler automatisch korrigiert werden.
l Ausgestattet mit schmalem Impuls -Verbundkristall -hoher Genauigkeitssonde, hat es eine kleine tote Zone und eine genaue Messung.
l Mit der hochhelligen El Backlight -Anzeige ist es bequem für die Verwendung in schwacher Lichtumgebung.
l Unterstützen Sie die Kommunikation mit Bluetooth -Drucker vor Ort, bequemer für die Verwendung.
l Autoalarm beim Überschreiten des Messbereichs.
l Mit Auto Sleep, automatischem Abschalt und anderen Leistungssparfunktionen sowie der Angabe von Funktionen der Batterie, die die Funktion anzeigen.
l Mit Auto Sleep, automatischem Abschalt und anderen Leistungssparfunktionen sowie der Angabe von Funktionen der Batterie, die die Funktion anzeigen.
Die digitale Ultraschalldicke bestimmt die Dicke eines Teils oder einer Struktur, indem die Zeit, die für einen kurzen Ultraschallpuls benötigt wird, der von einem Wandler erzeugt wird, um durch die Dicke des Materials zu wandern, von der Rückseite oder Innenfläche zu reflektieren und an die zurückgegeben zu werden Wandler. Die gemessene Zwei-Wege-Transitzeit wird durch zwei geteilt, um den Down-and-Back-Reiseweg zu berücksichtigen, und dann mit der Geschwindigkeit des Schallgeschwindigkeit im Material multipliziert. Das Ergebnis wird in der bekannten Beziehung ausgedrückt.
Where：
H－Dicke des Teststücks.
v－Schallgeschwindigkeit im Material.
t－Die gemessene Hin- und Rücktransitzeit.
Um sicherzustellen, dass die Sonde ordnungsgemäß funktioniert, muss sie das Kopplungsmittel verwenden, um die Luft zwischen der Sondenoberfläche und der gemessenen Werkstückoberfläche zu isolieren. Die für die Kopplung zwischen Sonde und Werkstück verwendete Flüssigkeit wird als Kopplantie bezeichnet.
Wandlerauswahl:
Modell | Freq | Durchmesser | Messbereich | Untere Grenze | Beschreibung |
N05 | 5MHz | 10 mm | 1,0 mm～600 mm (in Stahl) | Φ20mm × 3,0 mm | Normale Messung |
N05/90 ° | 5MHz | 10 mm | 1,0 mm～600 mm (in Stahl) | Φ20mm × 3,0 mm | Normale Messung |
N07 | 7MHz | 6mm | 1,0 mm～600 mm (in Stahl) | Φ15mm × 2,0 mm | Für dünne Rohrwand oder kleine Krümmung Rohrwandmessung |
HT5 | 5MHz | 12mm | 1,0 mm～600 mm (in Stahl) | 30 mm | Zum hohe Temperatur (niedrigere than300 ℃) Messung |
N02 | 2.5MHz | 14mm | 1,0 mm～600 mm (in Stahl) | 20 mm | Für dicke, hochschwächende oder hoch Streumaterial |
P5ee | 5MHz | 10 mm | Puls-Echo: 2,0 mm-600 mm (in Stahl) Echo-Echo: 3,0 mm-100 mm (in Stahl) | Φ20mm × 3,0 mm | Trogbeschichtungstests |
Aufbau:
Nein. | Typ | Qty | Bemerkungen | |
Standard Aufbau | 1 | HauptsächlichKarosserie | 1 | |
2 | Sonde P5EE (5 MHz) | 1 | ||
3 | Sonde N07 (7MHz) | 1 | ||
4 | Kopplant | 1 | ||
5 | Instrumentcase | 1 | ||
6 | Benutzerhandbuch | 1 | ||
7 | Alkaline Batterie | 2 | ||
8 | USB-Kabel | 1 | ||
9 | Datapro -Software | 1 | ||
Optional Aufbau | 1 | Sonde HT5 (5MHz) | 1 | |
2 | Hochtemperaturkopplant GW-III (500) | 1 | ||
