Schaltplan des Ultraschallabstandsmesssensors

Ultraschallabstandsmessungsdiagramm: Typ 4y2 Abstand Messung Alarmsteuerung Spezieller integrierter Schaltkreis, mit dem die Abstandsmessung Alarmsteuerung Elektronische Produkte zusammenstellen können. Es verwendet das Prinzip der Ultraschallabstandsmessung, um Hindernisse vor dem Ultraschall -Wandlersensor zu erfassen. Es wird unterschiedliche Alarmgeräusche entsprechend dem Abstand der Hindernisse ausgestellt und über 4 Kontrolllinien unterschiedliche Kontrollsignale für die externe Schaltung bereitgestellt. Dieser integrierte Schaltkreis enthält bereits die meisten Einheiten, die vom Entfernungsmesser benötigt werden, nur wenige billige Widerstände und Kondensatoren, ein 455 -kHz -Piezoelektrik -Keramikfilter, das für ein Radio, ein Paar 40 -kHz -Ultraschallsonden und ein MC4069ube oder LM324 verwendet wird. Kann zu einem Hochleistungs-Alarmcontroller zusammengebaut werden.

Diese integrierte Kreislauf des Ultraschallabstandssensors kann für Autoumkehralarme wie automatische Türklingeln, automatische Wasserrohre, Waschen und Trockner des Mobiltelefons, automatische Steuerung der Straßenlampen, Erkennung von Materialien auf verschiedenen Fütterungsgeräten, Wasserstufe des Wasserturms usw. verwendet werden .

Diese integrierte Schaltung nimmt ein 16-poligen Plastikpaket an, und die Bedeutung jedes Beins lautet wie folgt:

XT1, externer 455-kHz-Takt-Signaleingang, piezoelektrischer Keramikoszillatoreingangsanschluss, der mit einem externen 455 kHz-Hoch-Q-Piezoelektrik-Keramikoszillator angeschlossen werden kann.

D4: Steuerausgang 4, was bedeutet, dass ein Objekt innerhalb von 1 Meter vorhanden ist.

D3: Steuerausgang 3, was bedeutet, dass ein Objekt innerhalb von 0,5 Metern vorhanden ist.

D2: Steuerausgang 3, was angibt, dass ein Objekt innerhalb von 0,25 Metern vorhanden ist.

D1: Kontrollausgangsklemme 3, was darauf hinweist, dass ein Objekt innerhalb von 0,125 Metern vorhanden ist.

D0: Hochleistungs-Ausgangsanschluss, keine Notwendigkeit dafür.

BP: Die Hornantriebselektrode des Ultraschall -Flüssigkeitsspiegel -Sensors, der statisch niedrig ist, gibt beim Fahren einen 2500 -Hz -Impuls aus. Je kleiner die Tonhöhe ist, desto näher ist das Objekt.

Dulb: Verdoppeln Sie die Elektroden, um alle Entfernungen zu verdoppeln.

LED: Modusauswahlklemme, dieser Pin sollte mit einem hohen Niveau verbunden sein.

BPN: Die Lautsprecherantriebselektrode ist ergänzt zu BP und der statische Niveau ist gering.

VDD: Stromversorgung, 3 ~ 5 V DC Netzteil.

CS: Ultraschall-Sender treibt die Elektroden an, die sich normalerweise in einem Zustand mit hohem Impedanz befinden. Wenn es fährt, geben sie zehnmal pro Sekunde aus und versenden jedes Mal 8 Impulse von 40 kHz.

CSN: Komplementäre Elektrode von CN, normalerweise ist sie niedrig.

In: Ultraschallempfänger -Eingangsanschluss ist es auf hohem Niveau aktiv.

GND: Masse.

XT2: Die Ausgangselektrode des piezoelektrischen Keramikoszillators. XT1 bildet einen Wechselrichter mit geringer Leistung. Der piezoelektrische Keramikfilter sollte ein Produkt mit einem hohen Q -Wert sein, andernfalls ist er nicht leicht zu vibrieren.

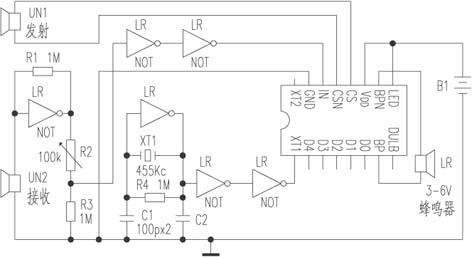

Die angebrachte Figur ist der einfachste experimentelle Schaltkreis, der einen externen Oszillator verwendet. Nach verschiedenen Einstellungen hat diese Schaltung die folgenden spezifischen Funktionen:

Entfernungsalarmschaltung

BP, BPN-Push-Pull-Ausgang, es kann den Summer direkt treiben, der Klang variiert je nach Abstand, es gibt vier Geräusche (von langsam, zwei Piepton, drei Pieps, bis schnell und schnell). Der Schallausgang kann für den Autoverkehrsalarm, die Türklingel, Warnalarm, Reminder für die Subway -Sicherheitslinie usw. verwendet werden.

Entfernungssteuerungskreis

D0 bis D4 sind fünf Stufe Ausgangsklemmen, die unterschiedlichen Entfernungen entsprechen, die zum Antrieb von Lichtdioden verwendet werden können, und der niedrige Niveau ist wirksam. Der Abstand zwischen den fünf Alarmpunkten beträgt 0 bis 1,2 Meter mit einem Intervall von 0,3 Metern. Die Ausgabe kann direkt gesteuert werden, wie z. B. automatischer Wasserhahn, automatische Fütterungsmaschine, automatische Tür, Materialzählung am Förderband usw.
