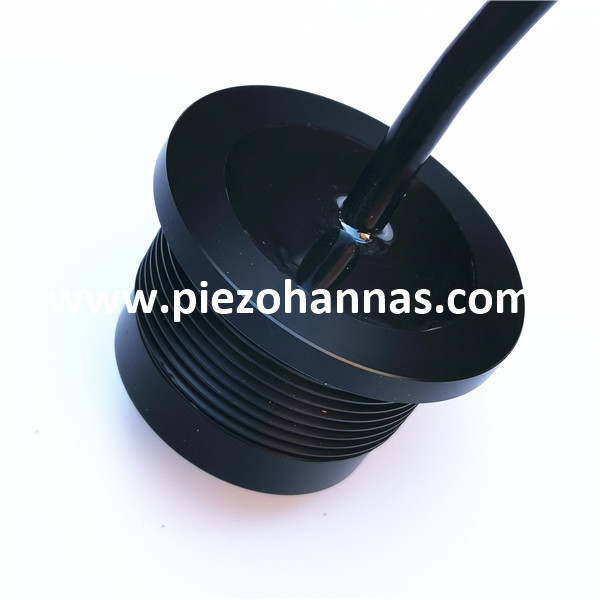

Piezoelektrischer Zweifrequenz-Ultraschallwandler für Ultraschall-Durchflussmesser

 200 kHz-75kHz Dualfrequenz Unterwasser-Ultraschallwandler für Ultraschallflussmeter

Technische Parameter :

Artikel	Technische Parameter		Bild
Name	200K-75kHz Unterwasserschallwandler
Modell	PHW-75/200-E
Frequenz	200 kHz ± 5 kHz/750 kHz ± 3 kHz
Erkennungsabstand	200kHz   0.6～120 m 75 kHz   1.8～300 m
Minimale parallele Lmpedanz	1500 Ω ± 20％
Kapazität	1000PF ± 20％@1kHz
Empfindlichkeit	①：Frequenz:75 kHz、Spannung übertragen:500VPP， Distanz:0,8 m，Echoamplitude:800 mV； ②：Frequenz:200kHz、Spannung übertragen:500VPP， Distanz:0,8 m，Echoamplitude:4.4 v；
Betriebs  Stromspannung	Gipfel  Stromspannung＜1500VPP
Betriebs  Temperatur	-40～+80 ℃
Druck	≤ 3 kilos oder 0,3 MPa
Winkel	(Strahlbreite)Halbleistungstrahlbreite bei -3 dB: 10,5 ° ± 1 ， Scharfen Winkel: 24 ° ± 3 （200KHz） (Strahlbreite)Halbleistungstrahlbreite bei -3 dB: 27 ° ± 2 ， Scharfem Winkel: 67 ° ± 4 （75 kHz）
Wohnmaterial	Pom
Verwendungszweck	Ultraschallflussmeter, U -Boot -Bereichs -Finder

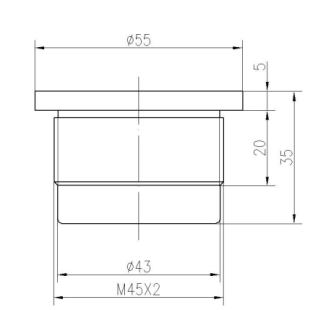

Installation  Abmessungen	Überprüfen Sie das Produktstrukturdiagramm unten
Schutzlevel	IP68
Gewicht	137g ± 5％ （（Länge：2m）
Verkabelungsanleitungen	Rot:Wandler+，Weiß:Wandler-, Schwarz: Schützer Draht（ Temperatursensor ist optional )

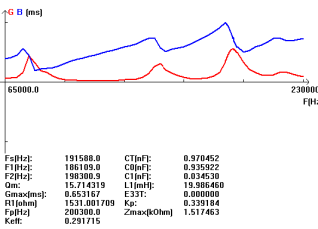

Zulassungskurve		PRODUCTSTRÄREDiagram

Ultraschallflussanwendung:

Ultraschallwasserströmungsmessgeräte messen die Geschwindigkeit der Flüssigkeit, die durch das Rohr durch das Rohr geleitet wird, um den volumetrischen Strömung zu messen. In einem Ultraschallflüssigkeitsströmungsmesser der Transitzeit wird ein Ultraschallsignal in Richtung des fließenden Flüssigkeit stromabwärts übertragen, und dann wird ein anderes Signal gegen das fließende Flüssigkeit stromaufwärts übertragen. In seiner grundlegendsten Form wird die Zeit, in der der Schallimpuls stromabwärts reise, mit der Zeit verglichen, in der der Impuls stromaufwärts reist. Unter Verwendung dieser Differentialzeit wird die Geschwindigkeit der folgenden Flüssigkeit berechnet. Anschließend berechnet der Messgerät die volumetrische Durchflussrate im Rohr mit dieser Flüssigkeitsgeschwindigkeit. Darüber hinaus kann die BTU -Energiemessung aus der volumetrischen Durchflussrate und der Temperaturdifferenz zwischen den heißen und kalten Beinen abgeleitet werden. Klemme-On-Ultraschallmeter können Wasser von außerhalb des Rohrs messen, indem Schallpulse durch die Rohrwände geschossen werden, wodurch die Flexibilität bei Anwendungen aufgetreten ist und sie für Wasserflussmessungen in großen Rohren geeignet sind.
