Piezoelektrischer 500-kHz-Ultraschallwandler für 30-m-Tiefenmessung

Anwendung: Ultraschallflussmeter ， U -Boot -Bereichs -Finder

Verfügbarkeitsstatus:

Menge:



erkundigen In den Einkaufswagen

Modell:
PHW-500-E
Produktmarke:
Piezohannas
Produktcode:
PHW-500-E

Produktbeschreibung

500 kHz piezoelektrische Ultraschallwandler für 30 m Tiefenmessung

1. Technische Parameter:

Artikel	Technische Parameter		Bild
Name	500 kHz Wandler für Flüssigkeitsspiegel (außerhalb des Außenmontage)
Modell	PHW-500-e
Frequenz	500 kHz ±5%
Erkennungsabstand	0.3～30m
Minimale parallele Lmpedanz	300 under ± 20％
Kapazität	1600PF ± 20％@1kHz
Empfindlichkeit	Fahrspannung：24 VPP、Distanz:0,3 m、 Echoamplitude:400 mV
Betriebs Stromspannung	Gipfel Stromspannung＜600VPP
Betriebs Temperatur	-40～+80 ℃
Druck	≤3Kilos oder 0,3 MPa
Winkel	(Strahlbreite) Halbkraftstrahlbreite@-3 dB: 4,0 ° ± 1， Spitzer Winkel: 9,5 ° ± 2
Wohnmaterial	Pom
Verwendungszweck	Ultraschallflussmeter, U -Boot -Bereichs -FinderFlüssigkeitsspiegelsensor
Installation Abmessungen	P. PRODUCT -Strukturdiagramm unten
Schutzlevel	IP68
Gewicht	110 g ± 5％（（Länge：2m）
Verkabelungsanleitungen	Rot:Wandler+，Weiß:Wandler-, Schwarz: Schützer Draht（ohne Temperatursensor）

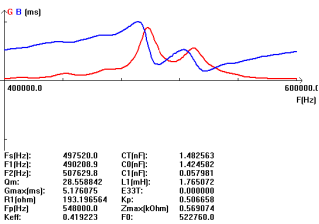

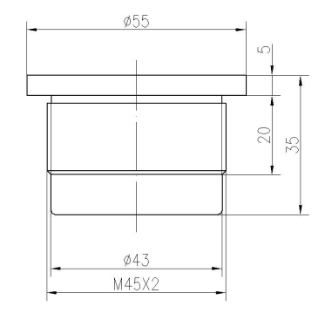

Zulassungskurve		Produktstrukturdiagramm

2. Blockdiagramm des Ultraschalldehnungswandlers :

0RYJG8D (6_Q9XM%86PDG

3.Schematisches Diagramm des Temperatursensors:

piezoelektrischer Ultraschallwandler Ultraschallpiezoelektrischer Wandler Ultraschall 30 m Tiefenmesswandler 500 kHz Ultraschalltiefenwandler 500 kHz Ultraschalltiefe -Messwandler Ultraschall -Tiefenmessungswandler Ultraschallsensor für die Tiefenmessung 500 kHz Ultraschallströmungswandler 500 kHz Ultraschallflusssensor Durchflussmesser -Wandler für 30 m Tiefe
