PZB100028
Piezohannas
PZB100028
Piezoelektrische Elemente Piezo -Membran für Ultraschallhöller
Wuhan Piezohannas Tech.co ., Ltd ist ein Hersteller von piezoelektrischen Keramik, Ultraschallwandler mit starker technologischer Kraft. Mit einem Qualitätsmanagementsystem und Forschungs- und Entwicklungssektor werden unsere Produkte in den meisten Anwendungen ausführbar eingesetzt.
Piezo -Elementspezifikation
一 、 、Aufbau | ||||||
Aussehen und Dimension: Siehe Zeichnung | ||||||
Material | Piezoelektrisch | |||||
Aufbau | 1: Flugzeug√ 2: Discal | |||||
Elektrodenform | EIN: Fülle √ B: Rückmeldung | |||||
Metall Material | B: Messing √S: rostfrei Stahl N: Nickel | |||||
二 ，Elektrische Spezifikation | ||||||
Resonanzfrequenz (KHz) | Fs = 4.0±0.5 | |||||
Resonant Impedanz (Ω) | Rr≤800 | |||||
Kapazität bei 120 Hz (NF) | CO = 100±30% | |||||
Standard -Testbedingungen | Temperatur：25±1℃Feuchtigkeit：45%～75% Luftdruck：86～106 kpa | |||||
Betriebstemperatur (℃) | -20～+60 | |||||
Lagertemperatur (℃) | -30～+70 | |||||
Piezoelektrische Elemente Handbuch Lötvorgang | Löten Parameter | |||||
Temperatur (℃) | Zeit (Sek.) | Mal | ||||
Bleifrei | ★ | Silberelektrode | 300 ± 10 | 2 Sekunden oder weniger. | 1 ~ 2 | |
★ | Metallplatte | 320 ± 10 | 3 Sekunden oder weniger. | 1 ~ 2 | ||
Lot Punkt: Durchmesser Max 3,0 mm, Hoch max 1,5 mm, Löten Reihenfolge: 1、 Silber- Elektrode 2、 Metallplatte | ||||||

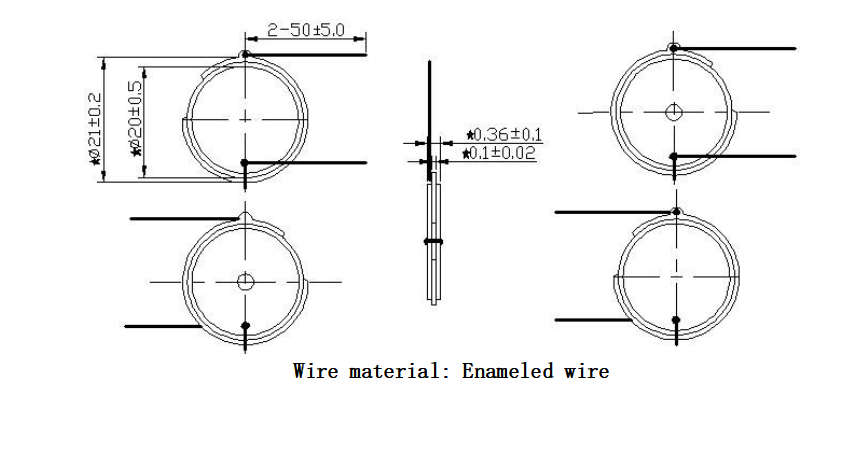

Anmerkung: ★Vertreten wichtig ParameterAUSSEHEN UNIT：mm

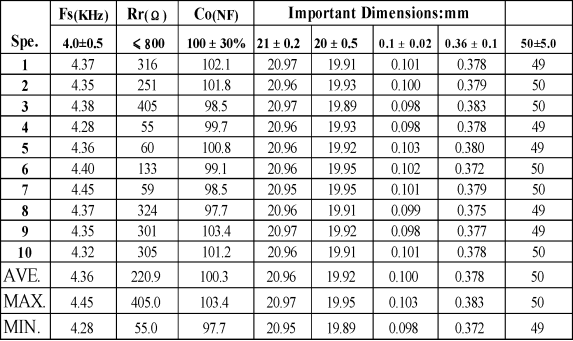

Spezifikations- und Testdaten
