PH-8
Piezohannas
PH-8

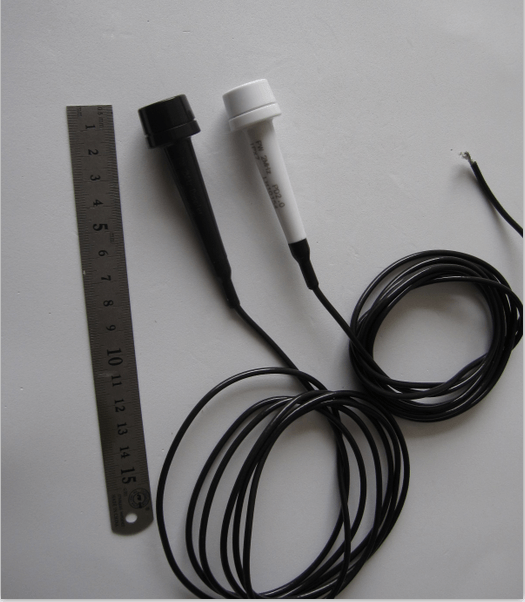

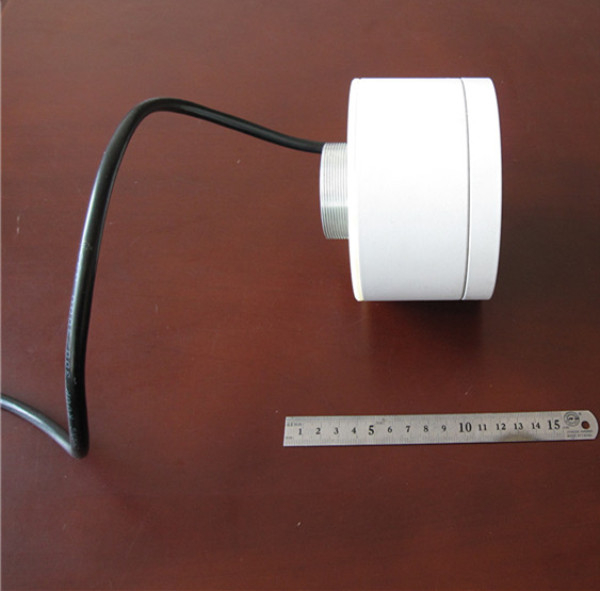

Medizinischer 8MHz TCD -Doppler -Sensor für kraniozervikaler Übergang
Einführung:
Das von uns entwickelte Doppler -Blutmessgerät kann mit einem Blutflusssensor von 2 MHz, 4 MHz, 8 MHz ausgestattet werden, um die unterschiedliche Blutflussrate der Tiefe zu messen. Die Ausgangsschnittstelle besteht aus USB -Anschluss und Eingabe Die Stromversorgung ist Standard -PC -Leistung. Es könnte einige Art von Rohdaten oder die berechneten Daten als VP anbieten. VM, VD, PI, RI, SD, HR. Außerdem könnten wir die Ausgabe als Bitmap -Spektrum anbieten, wenn wir direkt mit Ihrem Laptop oder PC eine Verbindung herstellen.
4 MHz Craniocervical Doppler -Sonde:
Frequenz | 4MHz |
Empfindlichkeit | -10db |
Bandbreite (-6db): | 30% |
Statische Kapazität: | 1300 Pf |
Impedanz: | 50 Ω |
Schutzlevel: | IPX7 4000V（gegen den Boden） |
Kabellänge: | 2m |
Anpassbar: | Ja |
Technologieparameter:
Modell | PH-2 | PH-4 | PH-8 |
Arbeitsfrequenz | 2 MHz ± 10% | 4MHz ± 10% | 8 MHz ± 10% |
Arbeitsmethode | Pulswelle | Kontinuierliche Welle | Kontinuierliche Welle |
Statische Kapazität | 2900PF ± 20% | Senden: 1500PF ± 20% Empfangen: 1500PF ± 20% | Senden: 500PF ± 20% Empfangen: 500PF ± 20% |
relative Empfindlichkeit | > -9db | > -20db | > -15db |
Relative Bandbreite | ≥ 30% | ≥ 15% | ≥ 20% |
Empfangen von Sendungen gemischt | --- | <-50 dB | <-50 dB |
Hauptgebrauch | Für die Analyse des Gehirnblutflusses | Für die Blutungsanalyse der Karotisarterie | Zur oberflächlichen vaskulären Blutflussanalyse |
1. Machen Sie Inhalte und Anwendungsbereich:
Die technischen Anforderungen legen die wichtigsten technischen Anforderungen des PW-Typs (PW) und der Dual-Wafer-Trennungstyps-Typ-Wellentyp (CW) Ultraschall-Doppler-Sonden als Grundlage für die technische Inspektion und Bewertung fest.
2. Referenzstandard:
ZBC41010 -Einheit Impuls - Allgemeine technische Anforderungen und Messmethoden für Echo -Ultraschallwandler.
GB6385 Ultraschall diagnostische Geräte Sicherheitsspezifische Anforderungen.
3. Begriffe, Symbole:
3.1 Arbeitsfrequenz fo
Die Frequenz entspricht dem Spitzenwert der Doppler-Transducer-Frequenz-Anhaltungskurve, die aus einer Einheit oder einem Sender-Empfänger-Wafer besteht, in MHz
3.2 Relative Bandbreite △ f/fo
In der in 3.1 genannten Frequenzgangkurve wird das Verhältnis der Differenz zwischen den hohen und niedrigen Frequenzen FH und FL (ΔF) und FO dem 6DB -Abfall der optimalen Frequenz FO:
Nämlich: ΔF / fo = (fh —fl) / fo╳100% Einheit :%
3.3 Relative Empfindlichkeit
Die Anzahl der Dezibel im Verhältnis der Signalspannung VT, die auf den über das Sendungswafer an der Ausgangsspannung VR auf dem empfangenden Wafer unter dem angegebenen reflektierenden Ziel angelegten Ziel angewendet wird
Nämlich: MTR = 20Logvr/Vt Unit DB
(Für einen Einheitsimpulswandler die Anzahl der Dezibel im Verhältnis von VT zu VR auf demselben Wafer)
3.4 Senden des Empfangssignals Signal Mix MC
Die Anzahl der Dezibel im Verhältnis der Signalspannung VT, die auf den Emitter -Wafer zur Ausgangsspannung VR auf dem Empfangsgewehr angewendet wird, wenn der Wandler entladen wird
Das heißt: MC = 20Logvr/Vt Unit DB
![R [3L] (] 4RM0U3CB $ 1-lziek](http://imrorwxhnknplq5p-static.leadongcdn.com/cloud/lmBqnKjlRiqSiknopkio/RLRM0U3CB-LZIEK.png)
